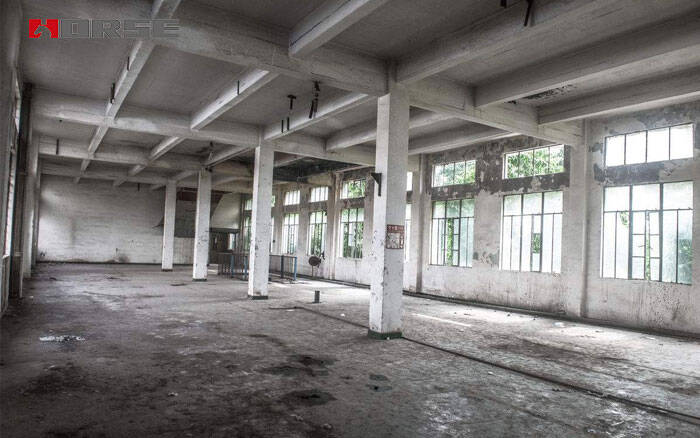

Как производственная инфраструктура, большинство заводских зданий, построенных в первые дни основания Китайской Народной Республики, вступили в период старения, серьезно препятствуя прогрессу производства, ограничивая развитие производства из-за высокой стоимости сноса и строительства завода, Эти старые заводские здания все еще используются. Но большинство мастерских имеют проблемы безопасности, такие как массивное падение бетона. Согласно статистическим данным, реконструкция может сэкономить 40%, чем новое здание, сократить срок строительства примерно на 50% и вернуть инвестиции в 3-4 раза быстрее, чем новое здание. Чтобы поддерживать нормальное производство и экономить ресурсы, а также способствовать быстрому развитию национальной экономики,Структурная арматураСтарого промышленного предприятия все чаще становится исследовательской точкой в гражданском обществе.

1 Основные проблемы безопасности, существующие на старых промышленных предприятиях

После исследования и консультации с соответствующей литературой установлено, что основными проблемами безопасности в старых заводских зданиях являются:

(1) При проектировании следует обратить внимание на экономию, с меньшей несущей способностью и меньшим структурным коэффициентом безопасности.

(2) из-за ограничения условий строительства в то время, прочность залитого бетона часто не может достигнуть прочности дизайна, или дискретность прочности большая, которая делает структурный фактор безопасности более дальнеишего уменьшения;

(3) Во время длительного использования бетонных элементов, из-за серьезных атмосферных воздействий и повреждений, эффективная площадь поперечного сечения элементов уменьшается, бары и арматурная коррозия, и в конечном итоге несущая способность элементов уменьшается.

(4) Коррозия стальных конструктивных элементов и разъемов серьезно влияет на несущую способность конструкции.

(5) в процессе использования фактическая нагрузка по отношению к изменениям проектной нагрузки (например, подъемный вес крана увеличивается), в результате чего несущая способность конструкции не может соответствовать требованиям;

(6) выветривание бетонных крыш является серьезным, что приводит к падению открытых баров и бетонных блоков.

(7) Несущая способность фундамента не соответствует требованиям, в результате чего фундамент тонет, а здание треснет.

(8) Должный к термическому стрессу, подпорные стенки треснут.

(9) Поскольку секция стальной крановой балки слишком мала, она вызовет чрезмерную вибрацию при работе крана, что повлияет на нормальное использование крана.

2. характеристики преобразования старого промышленного предприятия

После исследования, установлено, что характеристики старых промышленных зданий являются следующими:

2,1 Срок строительства очень короткий. Продолжительность армирования для старых заводских зданий строго ограничена. Как правило, мастерские, требующие значительных модификаций, имеют высокую выходную стоимость и множество производственных задач. Большинство старых цехов не могут быть остановлены производством, то есть их нужно укреплять при производстве. Даже если производство может быть остановлено, время очень короткое, поэтому чем короче время армирования и реконструкции, тем лучше.

2,2 проектирование и строительство является сложным. Первоначальный завод имеет старое оборудование, старые трубопроводы, краны и другие объекты, подкрепление и преобразование, много оборудования не могут двинуть, ограниченное рабочее пространство, большинств случаи могут только положиться на небольшую конструкцию машинного оборудования. Высокие требования безопасности, много оборудования очень ценное и точное, внимание к огню и падающим предметам. Поэтому перед проектированием и строительством, необходимо много раз углубляться в участок, чтобы внимательно понаблюдать за записями, и сформулировать практическую программу проектирования и строительства.

2,3 перед усилением проверьте исходную конструкцию. Когда здание фабрики используется в течение длительного времени, бетон будет карбонизирован, стальная ферменная конструкция и подкрепление крыши будут корродированы, и предварительное напряжение предварительно напряженного бетона упадет, что может привести к исходной структуре и компонентам может быть небезопасно. Поэтому, необходимо испытать перед дизайном, и данные по испытания основная информация для усиливать и преобразования.

2,4 армирование и ремонт в соответствии с новым кодексом. Кодекс должен пересматриваться раз в несколько лет. Новый кодекс является более строгим, безопасным и всеобъемлющим. Новый кодекс должен быть реализован, когда старое здание завода будет укреплено и отремонтировано.

3 Проект

3,1 мастерская катушки фабрики машинного оборудования Сянтан электрической была построена в 1971 с пядью 18 метров, длиной 84 метров и расстоянием 6 метров. Первоначальный кран мастерской 15 тонн, и поднимаясь емкость крана 30 тонн. После структурных испытаний фундамента, колонны, системы крыши, стены и т. Д. Результаты оценки показывают, что проект должен быть усилен.

3,2 Согласно результатам испытаний на месте и строительным чертежам оригинальной мастерской, программное обеспечение для структурного проектирования PKPM2010 используется для проверки структуры мастерской. Результаты заключаются в следующем:

(1) Армирование верхних и нижних колонн Бетонных изогнутой колонны не может соответствовать требованиям несущей способности, а расположение продольной арматуры и стремени не соответствует требованиям кодекса.

(2) Размер секции и усиление кронштейна не могут соответствовать проектным требованиям текущей спецификации.

(3) потому что вес крана поднимаясь увеличил от 15 тонн до 30 тонн, стальная крановая балка и бетонное учреждение не могут соотвествовать емкости подшипника.

3,3 С учетом приведенных выше результатов испытаний и оценки надежности схема укрепления и реконструкции здания завода сформулирована следующим образом:

(1) укрепление фундамента. По мере увеличения тоннажа крана и увеличения нагрузки, необходимо усилить бетонный фундамент.

(2) Несущая способность изогнутых колонн не соответствует требованиям. Частично столбец появляется явление местного подкрепления, который подвергли действию, и столбцы усилены упакованной сталью.

(3) Усиливать схему для стального прогона крана. В верхнем фланце оригинальной крановой балки стальные пластины толщиной 8 мм наклеены структурным клеем и соединены с помощью высокопрочных болтов. Для повышения прочности и жесткости крановой балки I-образная балка добавляется к нижнему фланцу крановой балки для увеличения сечения крановой балки.

(4) Схема усиления крыши. Стальная ферменная конструкция крыши, подверженная воздействию воздуха, коррозии стали, в зависимости от ситуации коррозии, на хорде и полотне тщательно очищают пыль и плавающую ржавчину, чистят ржавчину, а затем чистят щеткой. Для нижней хорды тщательно очищая пыль и плавающую ржавчину, сварите две угловые стали L80X5 для армирования, почистите одну антикоррозийную краску, а затем два верхних слоя, одновременно увеличивая вертикальную и горизонтальную опору крыши;

(5) Схема усиления крыши. Очистите трещины и удалите бетон и налет с поврежденной поверхности. Ремонт кровли с помощью полимерного раствора. Крыша усилена с помощью двухстороннего углепластика. Двусторонний углепластик изготовлен из 200 г/м2.Однонаправленная ткань из углеродного волокна. Продольное ребро пластины и поперечное ребро усилены стальной пластиной толщиной 3 мм.
