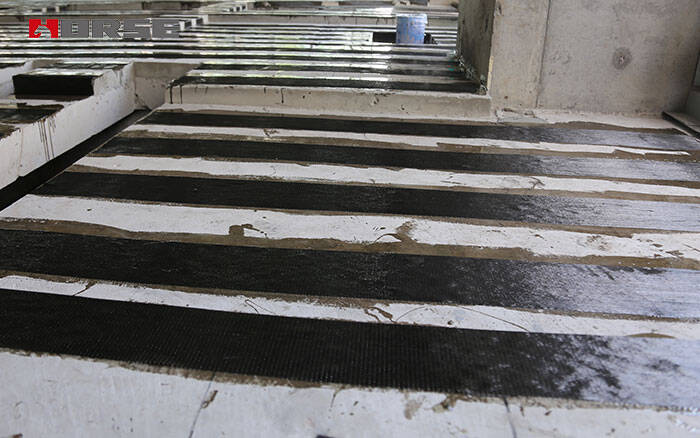

Полимер, армированный углеродным волокном (Углепластик)-Это своего рода качественный строительный армирующий материал. Сравненный с обычными методами подкрепления, углепластик не только имеет высокопрочное, легковес и небольшое занятие космоса для первоначальной структуры, но также может быть приложен к сложной и изменчивой поверхности здания как ткань. После многих лет развития технология армирования углепластика стала одним из наиболее широко используемых методов армирования в арматурной промышленности.

В бетонных конструкциях углепластик в основном используется для усиления несущей способности изгибных элементов, как и армирование в зоне растяжения железобетонных конструкций. Ткань из углеродного волокна, соответствующая оценке безопасности, имеет прочность 3400 МПа. Однако при фактическом проектировании и строительстве, учитывая влияние вторичных сил и других факторов, будет невозможно удовлетворить требования к прочности, используя только один слой ткани из углеродного волокна, поэтому необходимо принять многослойную ткань из углеродного волокна для усиления.

Процесс строительства двойной ткани из углеродного волокна сложнее, чем одинарной ткани. Когда наклеивается двухслойная ткань из углеродного волокна, следующий слой следует наклеить непосредственно перед тем, как первый слой пропитки углеродной тканью достигнет сухого состояния. Если время задержки превышает 1 час, следует подождать 12 часов, чтобы повторно нанести коллоид на первый слой углеродной ткани для строительства. В то же время перед наклеиванием необходимо обратить внимание на пыль и другие примеси, влияющие на адгезионный эффект.

Двухслойный углепластик не только имеет строгие требования в строительстве, но и должен быть обращен особое внимание в структурных мероприятиях. Прежде всего, U-образные стремена на конце углеродной ткани играют важную роль в двухслойной ткани из углеродного волокна. Конкретные лучи деформированы под гнуть, и деформация лучей и ткани волокна должна быть скоординирована. Следовательно, растягивающее напряжение будет возникать между нижней частью бетонной балки и клеем, клеем и тканью из углеродного волокна, что легко приведет к прекращению отслаивания, особенно для многослойной углеродной ткани. Использование U-образного обруча на конце сдерживает углеродную ткань и снижает вероятность отслаивания.

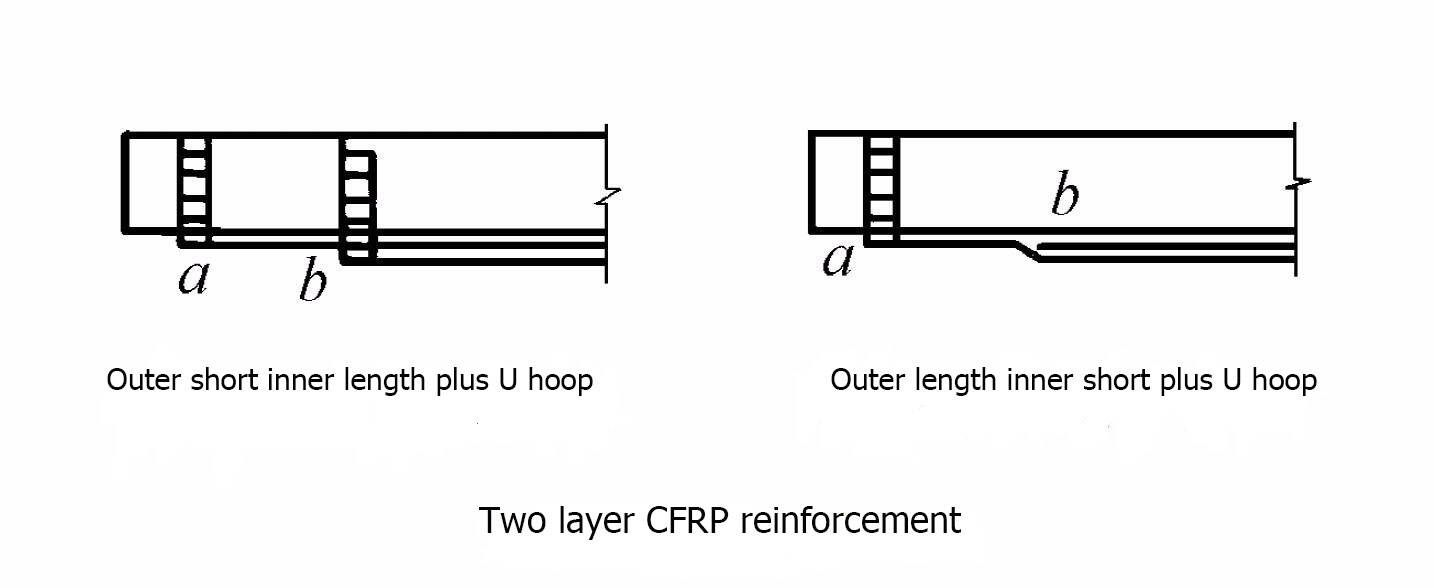

Кроме того, чтобы обеспечить крепежную способность конца двухслойной углеродной ткани, многослойная резка ткани из углеродного волокна является более разумным методом армирования. В усилении двухслойной углеродной ткани существует два вида многослойных мер усечения, а именно: внешняя короткая внутренняя длинная и внутренняя короткая внешняя длинная. Эффект между ними можно судить по следующим аспектам:

Путь передачи силы: сила углеродных волокон на b-конце наружного короткого и внутреннего длинного типа может передаваться на бетонную конструкцию только через второй слой клея, первый слой ткани и первый слой клея. Путь передачи длиннее, а целостность немного хуже.

Надежность: есть вторичная связь между углепластиком и бетоном, вероятность отказа анкерного крепления выше, а надежность эффекта анкерного крепления ниже.

Отказ шелушения: для влияния анкореджа б-конца самостоятельно, структура короткого внутреннего и длинного снаружи оборачивает б-конец в ем, который ограничивает б-конец и улучшает сопротивление шелушения б-конца.

Смежные 2 слоя тканей должны быть отрезаны в слоях согласно принципу внутреннего короткого и наружного длиной когда многослойные ткани скрепленные путем гнуть конструкцию позволены быть отрезанным. Точка отсечки внешней волокнистой ткани должна быть более чем на 200 мм выше точки отсечки внутреннего слоя, а в точке отсечки следует добавить U-образный обруч.

Можно видеть, что эффект крепления и усиления короткого внутри и длинного снаружи с U-образным обручем в двух структурах, очевидно, лучше, чем у короткого снаружи и длинного внутри. Поэтому, в регулировке ГБ 50367-2013, мы также эксплицитно рекомендуем измерения конструкции внутреннего короткого внешнего типа длины.

Сила скрепления между двухслойными тканями из углеродного волокна и между тканью из углеродного волокна и бетонной подложкой передается коллоидом. По сравнению с однослойным углепластиком, двухслойный углепластик несет более высокое растягивающее напряжение, поэтому для обеспечения общей силы требуется коллоид с более высокой производительностью. Оценка безопасности, несомненно, является сильной поддержкой в строительстве двухэтажной ткани из углеродного волокна.
