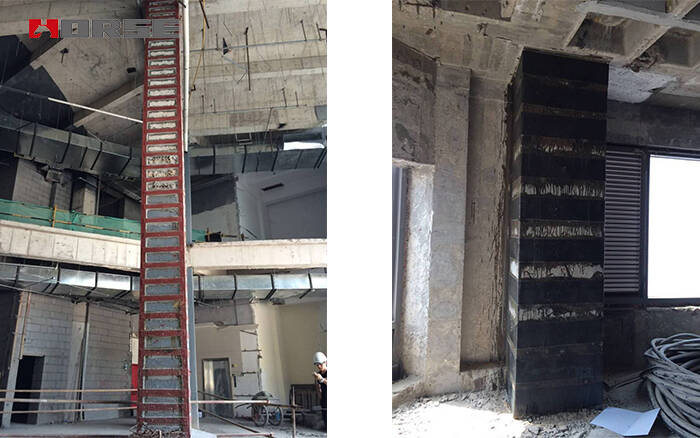

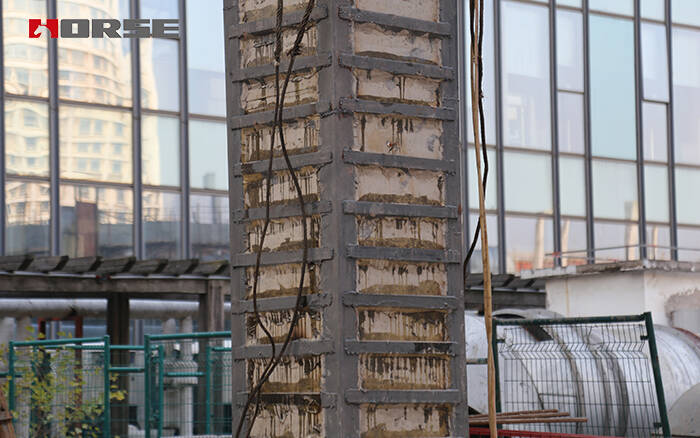

Сравнение применимостиCFRPи липкая стальная пластина

• Гибкое подкрепление

Взяв в качестве примера высокопрочную ткань из углеродного волокна I

(1) 1-слойная ткань из углеродного волокна преобразуется в стальную пластину толщиной 0 Q235.От 83 до 1.79 мм, а толщина стальной пластины Q345 равна 0.57 к 1.24 мм.Когда 1 слой ткани из углеродного волокна удовлетворяет потребности в структурной несущей способности, рекомендуется схема армирования CFRP.Преимущества экономичности и маневренности очевидны.В это время стоимость строительства и срок строительства будут значительно увеличены за счет использования стальной склеенной арматуры.

(2) Толщина 2-слойной ткани из углеродного волокна превращается в толщину стальной пластины Q235 из 1.От 49 до 3.22 мм, а толщина стальной пластины Q345 составляет 1.От 03 до 2.23 мм.Когда конструкцию необходимо укрепить, для несущей способности конструкции требуется ткань из углеродного волокна, следует отдать предпочтение схеме армирования CFRP, экономичность и маневренность имеют определенное преимущество.В то же время стоимость строительства и период строительства стального метода армирования немного выше, чем у листа из углеродного волокна.Для повышения безопасности конструкции также может быть принята программа армирования из липкой стали.

(3) Толщина 3-слойной ткани из углеродного волокна составляет от Q235 до 2.От 24 до 4.13 мм, а толщина стальной пластины Q345 составляет 1.От 54 до 2.86 мм.Когда требуемая площадь структурной арматуры немного больше, а 3-слойный CFRP отвечает потребностям структурной несущей способности, не очевидно, что экономические и эксплуатационные преимущества метода склеивания ткани из углеродного волокна не очевидны, в то время как метод армирования из клейкой стали более гибкий.

(4) Толщина 4-слойной ткани из углеродного волокна составляет от Q235 до 2.От 69 до 4.58 мм, а толщина стальной пластины Q345 составляет 1.От 85 до 3.17 мм.Когда требуемая площадь структурной арматуры больше, 4 слоя (по км, количество листов углеродного волокна не должно превышать 4 слоя) и более 4 слоев ткани из углеродного волокна для удовлетворения потребностей структурной несущей способности, способ армирования склеенной стали более экономичен и эффективен.

• Усиление сдвига

Взяв в качестве примера высокопрочную ткань из углеродного волокна I

(1) 1-слойная ткань из углеродного волокна преобразуется в стальную пластину Q235 толщиной 0.23 (0).46) до 0.50 (1) мм, а толщина стальной пластины Q345 равна 0.16 (0).32) до 0.35 (0).69) мм.Таким образом, очевидно, что экономичность и применимость метода укрепления клейкой стали лучше, чем у ткани из углеродного волокна.

(2) Когда прочность сдвига сдвига арматуры меньше, 1 ~ 2 слоя ткани из углеродного волокна могут быть наклеены для удовлетворения требований, и схема укрепления связанного CFRP может быть предпочтительной, и область ее использования ограничена.
