Конфигурация пропиточного клея должна быть выделена в соответствии с технологическими условиями изготовителя's инструкции.Смешивание должно быть полностью перемешано с помощью смесителя с низкой скоростью.Смешивающая жидкость должна быть однородной и без пузырьков.Следует принять меры по борьбе с пылью, с тем чтобы предотвратить смешивание воды, масла и пыли.

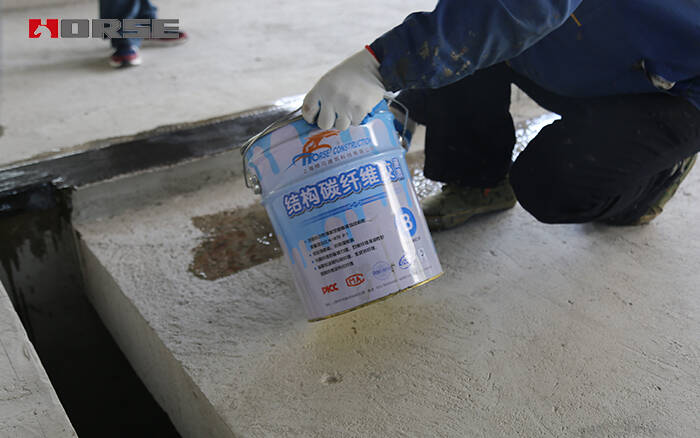

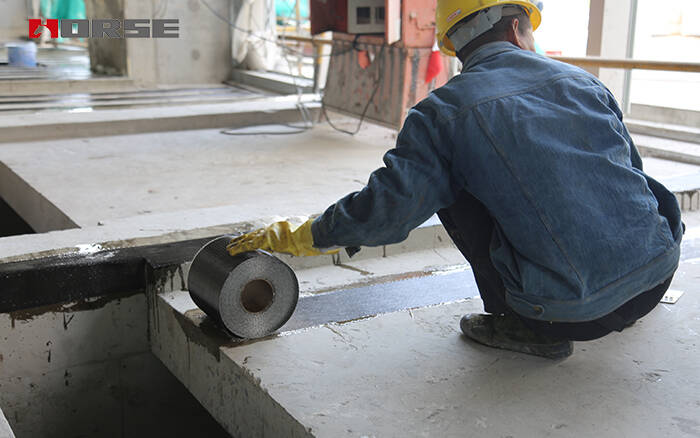

Равномерно распределить хорошо подготовленный пропиточный клей на связующей части.Theуглеродное волокнодолжны быть мягко нажаты и вставлены в положение, которое должно быть вставлено в соответствии с направлением, положением и порядком конструкции.По сравнению с положением требования к конструкции отклонение основной линии не должно превышать 10 мм.Специальный ролик используется для прокатки волокон в нескольких направлениях, чтобы полностью выдавить пузырьки, так что пропитывающий клей может быть тщательно инфильтрирован в ткань из углеродного волокна.Будьте осторожны, чтобы не повредить CFRP при прокатке.После операции дефомирования подтвердите, что CFRP не имеет морщин и перекосов.Вышеперечисленные этапы следует повторять при многослойной наклейке, а при пропитании клеем на поверхности ткани из углеродного волокна сухо, его следует немедленно положить в следующий слой, и покрытие следует равномерно размазать на поверхности последних 1 слоев ткани из углеродного волокна.

Если длина CFRP недостаточна для перекрытия, длина круга не должна быть менее 200 мм, а длина круга не должна быть менее 300 мм, если количество слоев наклейки превышает 3 слоя; длина круга для каждой стороны горизонтальной линии составляет 100 мм.Когда многослойная ткань из углеродного волокна укрепляется, положение перекрытия ткани из углеродного волокна между каждым слоем или каждым слоем должно быть ошеломляющим.Придерживайтесь 2 или более слоев и придерживайтесь его постоянно.В противном случае ткань из углеродного волокна должна быть очищена, прежде чем начать пасту.
