В последние годы,Полимер, армированный углеродным волокном (углепластик)Стал одним из наиболее широко используемых высокопроизводительных материалов при укреплении конструкций, включая ремонт зданий, восстановление мостов, сейсмическую модернизацию и улучшение структурной емкости. Тем не менее, рынок заполнен различными типами продуктов из углеродного волокна, и многие инженеры, подрядчики и руководители проектов не имеют четкого руководства по поводу того, какое углеродное волокно можно безопасно использовать для укрепления конструкций.

Как профессиональный производитель конструкционных упрочнительных материалов, соответствующих международным нормам, мы предоставляем это подробное техническое руководство, которое поможет вам отличить применимые материалы из углеродного волокна и избежать потенциальных структурных рисков, вызванных неправильным выбором материала.

Не все углеродное волокно рассчитано на структурное использование

Продукты волокна углерода можно разделить в промышленн-степени, декоративн-степени, и структурн-степени.

Структурное усиление-это несущая инженерная заявка, которая включает в себя долгосрочную силу, сопротивление усталости, долговечность и структурную безопасность. Таким образом, могут использоваться только кодовые, непрерывные, высокопроизводительные системы из углеродного волокна.

Низкосортное углеродное волокно, декоративное углеродное волокно, крупногабаритное промышленное углеродное волокно и неструктурные изделия из углеродного волокна не могут удовлетворять требованиям к структурным характеристикам и должны быть строго запрещены в проектах структурного укрепления.

Квалифицированный углеродного волокна для структурного укрепления

(1) стандарт сырья: основанное на ПАН непрерывное волокно углерода

В соответствии с международными кодексами проектирования, включая ACI 440 (США), Fib TG9.3 (Европа), ISO 10406 и основными национальными стандартами укрепления конструкций:

Только непрерывное углеродное волокно на основе полиакрилонитрила (ПАН) признано для структурного укрепления.

Углеродное волокно на основе кувшина, регенерированное углеродное волокно и переработанное углеродное волокно не соответствуют требованиям к модулю упругости, стабильности и характеристикам сцепления.

(2) Стандартный размер буксировки: > 24K не допускается

Это критический показатель, который часто неправильно понимают в отрасли.

Углеродное волокно 12K и 24K имеет международное признание для укрепления конструкций.

Они отличаются равномерным расположением волокон, стабильными механическими свойствами, хорошей пропиткой смолой, надежным склеиванием и последовательной передачей силы.

Углеродное волокно выше 24 К (например, 48 К, 50 К, 60 К) не подходит для укрепления конструкций.

Причины включают:

• Плохое единообразие и неравномерное распределение стресса

• Низкий эффективный коэффициент использования прочности на растяжение

• Трудно полностью пропитать, что приводит к слабому внутреннему склеиванию.

• Не отвечает требованиям стабильности структурных кодов

• Может вызвать преждевременный отказ при динамической нагрузке или длительном стрессе

(3) Форма продукта: Применим однонаправленный структурный углепластик

Для структурного укрепления, следующие формы признаны глобально:

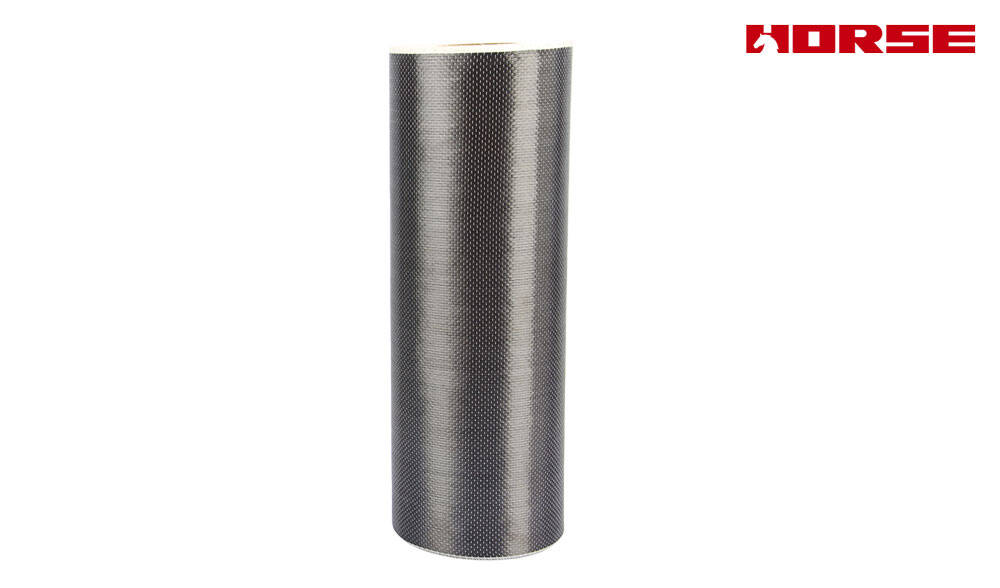

• Однонаправленная ткань из углеродного волокна (ткань CFRP)

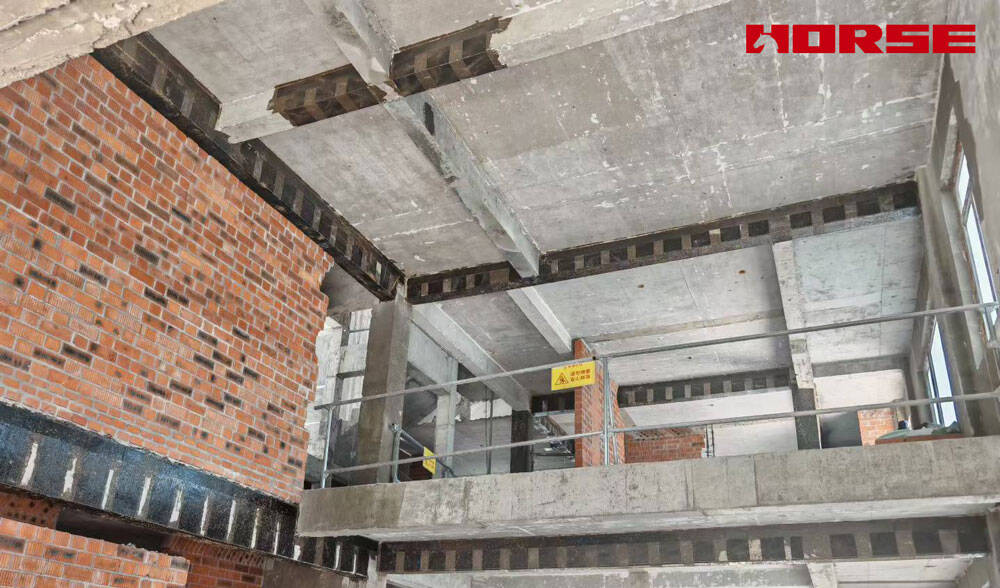

Наиболее обыкновенно используемый материал для изгибать усиливать, сдвига усиливая, и сейсмического заключения лучей, плит, колонн, и стен.

Все волокна расположены в одном направлении, чтобы обеспечить максимальную прочность на разрыв.

Типичные характеристики: 200 г/м², 230 г/м², 300 г/м², 600 г/м².

• Предварительно отвержденные пластины из углепластика

Используется в армировании мостов, конструкциях с высокой нагрузкой и проектах, требующих высокого модуля упругости и высокой прочности.

Типичные характеристики: 1,2 мм, 1,4 мм.

• Полоски углепластика для поверхностного монтажа (NSM)

Врезанный в конкретные пазы для лучшей защиты и более высокой усиливая эффективности.

(4) Соответствующий материал: специальная структурная система эпоксидной смолы

Углеродное волокно само по себе не может укрепить структуры. Он должен сформировать полную систему углепластика с кодом-совместимой структурной эпоксидной смолой.

Система смол должна соответствовать:

• Высокая прочность сцепления с бетоном и сталью

• Хорошая устойчивость к старению во влажной жаре

• Низкая вязкость для полной пропитки

• Совместимость с углеродным волокном

• Квалифицированные протоколы испытаний в соответствии со стандартами ACI 440 или EN

Углеродного волокна продукты запрещены для структурного укрепления

Для обеспечения конструктивной безопасности должны быть исключены следующие материалы:

• Углеродное волокно с размером буксировки более 24K

Нестабильный, не совместимый с кодом, высокий риск сбоя.

• Нарезанные углеродного волокна, порошок углерода, углеродного войлока

Дискретные волокна не могут образовывать непрерывную прочность на растяжение.

• Декоративная ткань из углеродного волокна (саржа 3K, глянцевая, цветная, с рисунком)

Низкая прочность, отсутствие структурной аттестации, для возникновения только.

• Углеродное волокно на основе тангажа или переработанное

Не соответствует требованиям к структурным характеристикам.

• Продукты без официальных отчетов об испытаниях, заводских сертификатов или данных, соответствующих коду

Любой упрочненный материал без полных данных считается неквалифицированным.

Ключевые механические характеристики квалифицированных структурных CFRP Faric

Чтобы соответствовать международным стандартам, материалы CFRP должны в целом достигать:

Прочность на растяжение: ≥ 3400 МПа

Модуль упругости: ≥ 230 ГПа

Относительное удлинение при разрыве: ≥ 1,6%

Эффективная прочность сцепления: ≥ 2,5 МПа (к бетону)

Эти значения гарантируют, что материал может работать вместе со структурой под нагрузкой без преждевременного повреждения.

Сообщение от производителя

Структурное укрепление-это безопасность, а не только материальное применение.

Как профессиональный производитель, специализирующийся на конструкционных усиливающих материалах, мы производим однонаправленные системы углепластика на основе 12K и 24K PAN, полностью соответствующие международным стандартам ACI 440, fib и ISO.

Мы не поставляем неструктурные, декоративные или низкокачественные изделия из углеродного волокна. Наша миссия заключается в предоставлении надежных, совместимых с кодом и высокобезопасных материалов для глобальных строительных проектов.

Если вам нужна поддержка в материальном выборе, предложениях дизайна, или наведении конструкции, то пожалуйста чувствуйте свободным связаться наша профессиональная техническая команда.

Выберите безопасный углепластик. Построение безопасных структур.
