Усиление полимера, армированного углеродным волокном (CFRP)Возникла как передовое решение для повышения структурных характеристик, долговечности и несущей способности бетонных конструкций. Эта передовая технология модернизации использует исключительные механические свойства углеродных волокон в сочетании с высокопроизводительными полимерными матрицами для обеспечения превосходного армирования по сравнению с традиционными методами на основе стали.

В следующих разделах приводится подробное техническое обсуждение характеристик материалов, методологий укрепления, соображений проектирования и протоколов обеспечения качества для применения углепластика в бетонных конструкциях.

1. Свойства материала и эксплуатационные преимущества

Полимеры, усиленные углеродным волокном, обладают уникальным сочетанием механических и физических свойств, которые делают их идеально подходящими для структурных усиливающих применений:

Сверхвысокая прочность на растяжение: материалы углепластика обычно демонстрируют прочность на разрыв в диапазоне от 3000 МПа до 7000 МПа, что значительно превышает обычную стальную арматуру (400-600 МПа). Это позволяет существенно увеличить грузоподъемность без добавления чрезмерного веса.

Высокий модуль упругости: модуль упругости углепластика колеблется от 200 ГПа до 700 ГПа, обеспечивая эффективную передачу напряжений и минимизируя межфазные сдвигающие напряжения, которые могут привести к преждевременному расслоению.

Легкая природа: с плотностью около 1,6 г/см³ углепластик накладывает незначительную дополнительную мертвую нагрузку на конструкцию, что делает его особенно выгодным для сейсмической модернизации и применения с длинным пролетом.

Коррозионная стойкость: в отличие от стальной арматуры, углепластик невосприимчив к хлорид-индуцированной коррозии, щелочно-кремниевой реакции (ASR) и другим механизмам электрохимической деградации, обеспечивая длительную долговечность в суровых условиях.

Низкий коэффициент теплового расширения: углепластик имеет коэффициент теплового расширения (0,6-2,3 × 10 ⁻/ ° C), близкий к бетону (~ 10 × 10 ⁻6/° C), снижая риски деформирования, вызванные тепловым напряжением.

Устойчивость к усталости: углепластик демонстрирует превосходные усталостные характеристики при циклической нагрузке, что делает его идеальным для мостов, промышленных полов и других динамически нагруженных конструкций.

2. Укрепление методологий и конфигураций систем

Системы укрепления углепластика могут быть реализованы с помощью нескольких хорошо известных методов, каждый из которых оптимизирован для конкретных структурных требований:

2,1 Системы внешней армирования (EBR)

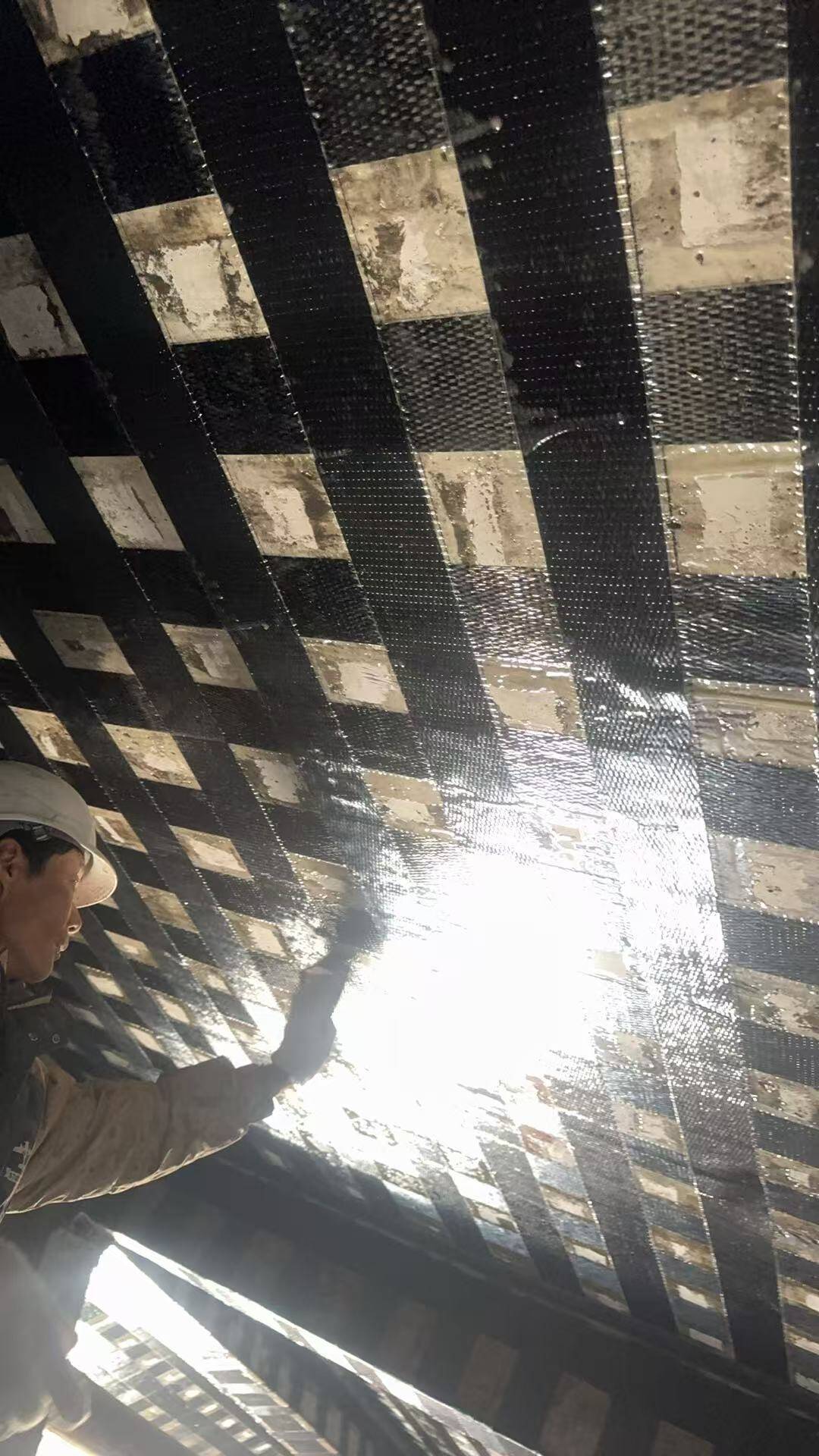

Метод мокрой укладки: однонаправленные листы из углеродного волокна пропитываются эпоксидной смолой и вручную наносятся на подготовленные бетонные поверхности, соответствующие сложной геометрии.

Предварительно обработанные ламинаты CFRP: изготовленные на заводе пултрузионные пластины CFRP адгезивно приклеиваются к подложке, обеспечивая более высокую жесткость и контролируемые допуски по толщине.

2,2 Метод (NSM) Установленный близко-поверхностью

Полосы или стержни из углепластика встраиваются в точные пазы в бетонном покрытии и закреплены высокопрочной эпоксидной пастой.

Обеспечивает улучшенные характеристики сцепления и защиту от механических повреждений, пожара и воздействия окружающей среды.

2,3 Гибридные системы укрепления

Сочетает внешне связанный углепластик с NSM или после напряженных сухожилий углепластика для синергетических механизмов распределения нагрузки.

Особенно эффективен в сейсмических применениях retrofit где дуктильность и рассеивание энергии критические.

3. Структурные приложения и повышение производительности

Усиление углепластика используется в широком спектре структурных применений, включая:

3,1 Усиление изгиба балок и плит

Ламинаты углепластика, нанесенные на поверхность натяжения, увеличивают моментную емкость до 100% при сохранении пределов эксплуатационной пригодности.

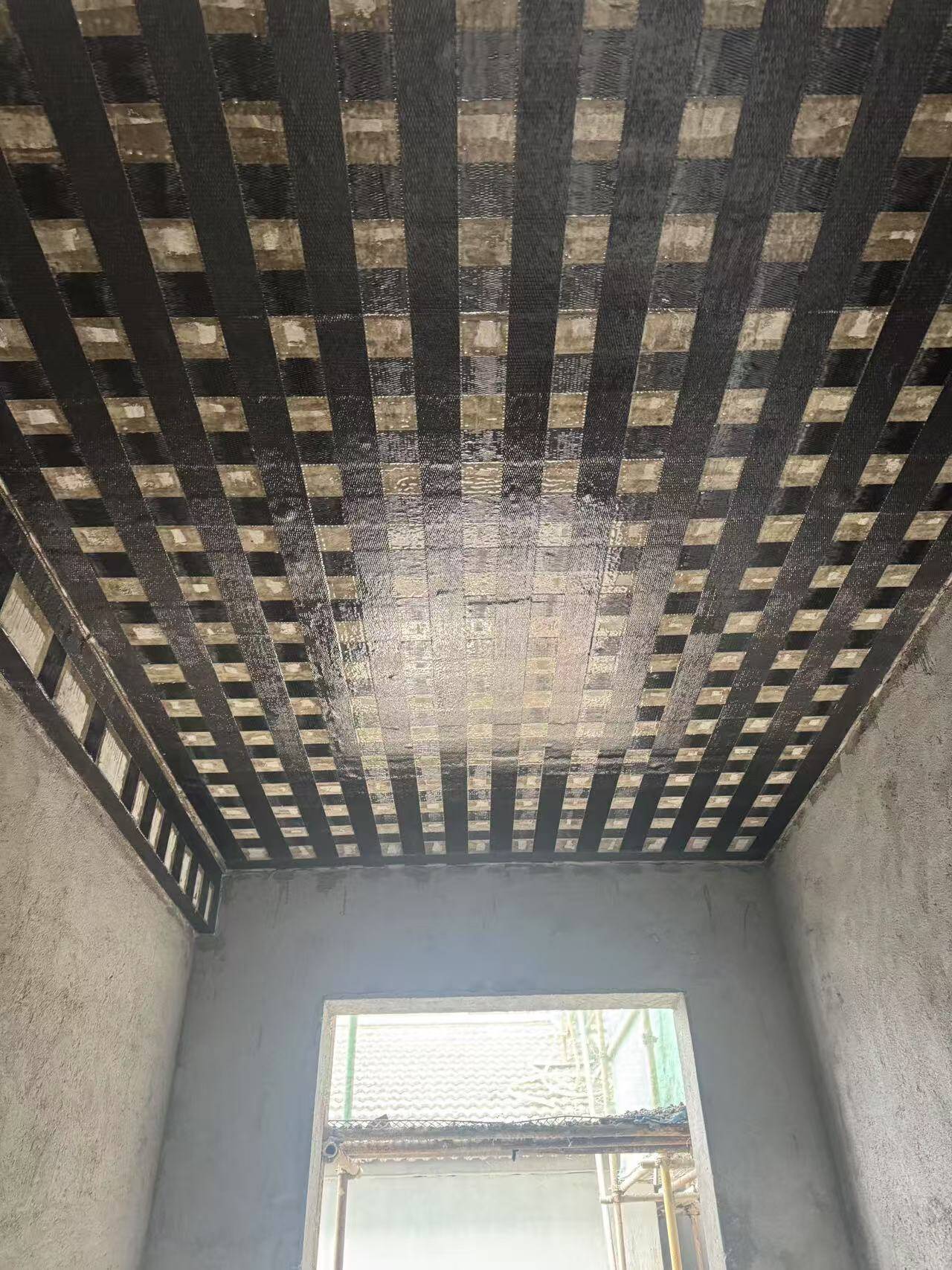

Отрицательные моменты областей сплошных плит могут быть усилены углепластика без интрузивного сноса.

3,2 Усиление сдвигом балок и колонн

U-образная рубашка или полная упаковка с углепластиковыми тканями увеличивает способность сдвига на 30-80%, предотвращая хрупкие сбои сдвига.

Системы крепления (например, анкеры с шипами из углепластика) предотвращают преждевременное обваливание в зонах с высоким сдвигом.

3,3 Осевая и сейсмическая модернизация колонн

Оборачивание конфайнмента: Круглые колонны, обернутые углепластиковым углем, демонстрируют повышенную осевую грузоподъемность (до 200%) и пластичность при сейсмической нагрузке из-за трехосного удержания напряжений.

Shear-Flexural Модернизация: прямоугольные колонны усилены ортогональными слоями CFRP для улучшения сопротивления боковой нагрузке.

3,4 Реабилитация каменной кладки и исторических структур

Решетки или ткани из углепластика усиливают стены каменной кладки против изгиба вне плоскости и сдвига в плоскости, сохраняя архитектурную целостность.

4. Проектные соображения и аналитические методологии

Проектирование систем усиления углепластика должно соответствовать международным стандартам (ACI 440, fib Bulletin 90, ISO 14692) и включать следующие критические аспекты:

Анализ режима отказа: Расслоение, дробление бетона и разрыв FRP должны оцениваться с использованием моделей, основанных на механике разрушения.

Отношения Bond-Slip: межфазное поведение между CFRP и бетоном моделируется с использованием формулировок когезионной зоны или эмпирических законов проскальзывания облигаций.

Долговечность и факторы окружающей среды: УФ-деградация, циклическое замораживание-оттаивание и щелочное воздействие требуют защитных покрытий (например, полиуретановых верхних покрытий).

Огнестойкость: для конструкций, подверженных воздействию повышенных температур, могут потребоваться вспучивающиеся покрытия или дополнительная огнестойкость.

5. Устойчивость и преимущества жизненного цикла

Усиление углепластика значительно снижает углеродный след структурных модификаций за счет:

Минимизация расхода материала: тонкие слои CFRP заменяют громоздкие стальные пластины.

Продление срока службы: устраняет связанные с коррозией затраты на техническое обслуживание.

Сокращение строительных отходов: в большинстве случаев не требуется снос или удаление бетона.
