Рассчитанные параметры  для гибкого усиления RC-лучей с использованиемУглеродное волокно армированный полимер (CFRP) лист

Секция луча: 250x700

Степень прочности бетона составляет: C25

Сталь марки: двухклассная сталь

Толщина бетонного защитного слоя: 25 мм

Количество стальных стержней: двойные ряды и выше

Значение момента изгиба перед усилением: 50КН.Мм.

Значение момента изгиба после усиления: 417КН.Мм.

Зона усиления на растяжение: 2280 мм

Площадь сжатого подкрепления: 509 мм

Конечный момент изгиба секции оригинального луча: Mu

высота зоны сжатия исходного луча составляет X'

x'= fy* (As - As') / (fc *b)=178.59 мм

x'≤2a ,x'= 2a, x'>ζbho,x'=ζbho

x'=2a,Mu=fy * As * (h - 2 *a)

x'>ζbho ,Mu = fc * b * x' * (h - x' / 2) + fy * As' * (h - a)

2a<x'≤ζbho ,Mu=fc*b* x'* (h - x'/2) + fy'* As'* (h - a) - fy'* As *a

Му=410.44KN.Мм.

Если M>1.4Mu не может быть усилен, M<Mu не нуждается в укреплении, остальная часть ситуации рассматривается следующим образом:

После армирования балка по спецификации важных компонентов не более 0.75 ζbho.Поэтому выносится следующее суждение: относительная высота зоны сжатия равна x

x≤2a, x = 2a

2a<x'≤0.75ζho

x=(fc*b*h - Sqr((fc*b*h)*(fc*b*h)+2*fc*b*(fy*As'*h-a)-fy*As*a-M)))/(fc*b)

x=182.83 мм

Учитывая эффект двух напряжений, отставание штамма волоконных композитов εfo

εfo=αf*Mok/(Es*As*ho)

εfo=1.37*50/(2000000*2280*675)=0.22 000 000 000 000

x>2a

Ширина CFRP = (fc * b * X + fy * As & #39; - fy * As) / (wf * ff) / км / (nf * tf)

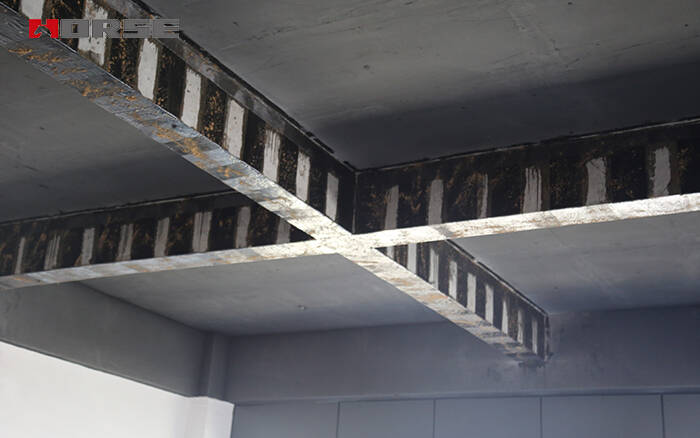

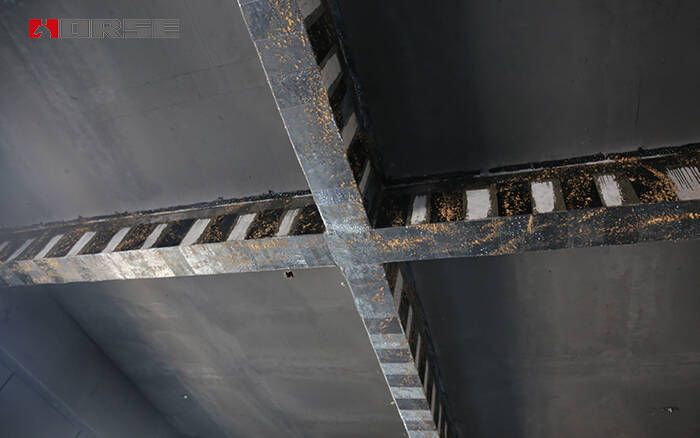

Результаты заключаются в следующем:

Степень прочности ткани из углеродного волокна: высокая прочность II степени, качество области < 300 и отсутствие материала для предварительной пропитки

Количество слоев углеродного волокна: 1 слой

Толщина ткани из углеродного волокна: 0.167 мм

Ширина ткани из углеродного волокна: 60.6 мм

Протяженность пасты: 857.5 мм
