Типы проблем

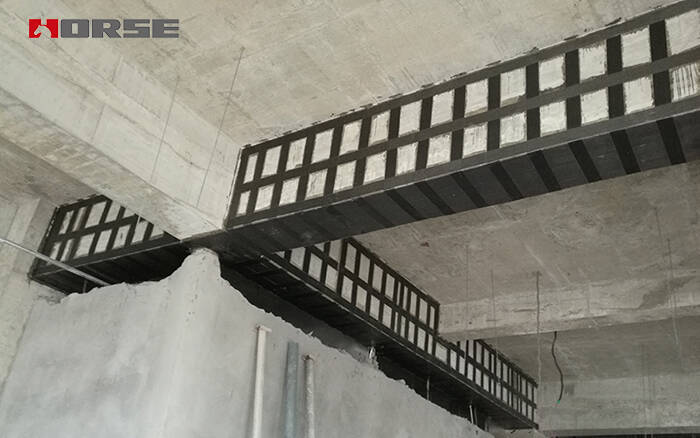

Из-за недостаточной несущей способности исходных бетонных балок,Углеродное волокно армированный полимерТкань (CFRP) используется в способе укрепления.

Параметры листа из углеродного волокна в нижней части пучка:

CFRP класс: I класс

Модуль эластичности Ecf = 2.30*10^5.МПа

Значение прочности на разрыв FF = 2300 МПа

Толщина одного слоя t CFV = 0.167 мм

Вес: 300 г/м2

Не думайте о двух силах.

Площадь подкрепления составляет 750 мм.^{2 2}После того, как нагрузка увеличена, и размер связи ткани из углеродного волокна преобразуется по принципу равной прочности замены.

Конструктивное значение прочности на растяжение стального стержня: 360N/мм2

Конструктивное значение прочности на растяжение ткани из углеродного волокна: 2300 Н/мм2

Недостаток площади армирования * конструктивное значение прочности на растяжение армирования меньше или равно толщине ткани углеродного волокна * ширина * расчетное значение прочности на растяжение ткани из углеродного волокна

750*360 = 0.167* ширина *2300

Ширина = 702.94

Размер секции луча составляет 400*900, а ширина структурного луча — 400, что не может соответствовать ширине ткани из углеродного волокна.С учетом двуслойной ткани из углеродного волокна рассчитывается многослойный коэффициент сокращения пасты из углеродного волокна.

Коэффициент снижения =1.16- (слои упругого модуля конструктивного значения ** толщины) /308000 = 0.9 9

=1.16-(2*230000*0).167)/308000

=0.91

=1.16-(2*230000*0).167)/308000

=0.91

                                                                                                      &16-(2*230000*0).167)/308000

                                                                     91

Коэффициент снижения           =0.9 9

750*360 = 0.167* ширина *2300*0.9 9

Ширина = 781.05

Ширина балки составляет 400 мм, CFRP двухслойная площадь: 2*400=800 = 781.05, удовлетворяют требованиям по прочности.
