  3. Сетка из углеродного волокна





Документы

• Технический паспорт:
Карбоновая сетка HM ↓

• Видео о применении:
Сетка из углеродного волокна для усиления конструкции

• Брошюра:
Система усиления FRP для лошадей ↓

Документы

• Технический паспорт:
Карбоновая сетка HM ↓

• Видео о применении:
Сетка из углеродного волокна для усиления конструкции

• Брошюра:
Система усиления FRP для лошадей ↓

Преимущество сетки из углеродного волокна

• Легкий вес, всего 1/5 стальной сетки, легче наносится.
• Высокая прочность, прочность одиночного волокна в 5-7 раз выше, чем у обычной стали.
• Хорошая прочность, подходит для неровных поверхностей или каменной кладки.
• Может наноситься на влажную поверхность.
• Устойчивость к кислотам, щелочам и соли.
• Может использоваться для усиления сдвига, удержания и изгиба.
• Устойчив к щелочам

Преимущество сетки из углеродного волокна

• Легкий вес, всего 1/5 стальной сетки, легче наносится.
• Высокая прочность, прочность одиночного волокна в 5-7 раз выше, чем у обычной стали.
• Хорошая прочность, подходит для неровных поверхностей или каменной кладки.
• Может наноситься на влажную поверхность.
• Устойчивость к кислотам, щелочам и соли.
• Может использоваться для усиления сдвига, удержания и изгиба.
• Устойчив к щелочам

Почему карбоновая сетка HM-CFN

Авиационная пряжа,
• Выбирайте международную высококачественную пряжу авиационного класса, более 5000 метров.
Ведущая в мире производственная линия
• Отсутствие повреждений пряжи в процессе ткачества.
• Хорошая совместимость с любыми моторами.
• Различные размеры для выбора и могут быть настроены в соответствии с запросами.
Запатентованная система контроля натяжения
• Наша собственная независимая разработанная система контроля натяжения всего процесса
Большая производственная мощность
• Годовая производственная мощность 20 тысяч квадратных метров.
• 10 тысяч квадратных метров регулярных запасов в день

Почему карбоновая сетка HM-CFN

Авиационная пряжа,
• Выбирайте международную высококачественную пряжу авиационного класса, более 5000 метров.
Ведущая в мире производственная линия
• Отсутствие повреждений пряжи в процессе ткачества.
• Хорошая совместимость с любыми моторами.
• Различные размеры для выбора и могут быть настроены в соответствии с запросами.
Запатентованная система контроля натяжения
• Наша собственная независимая разработанная система контроля натяжения всего процесса
Большая производственная мощность
• Годовая производственная мощность 20 тысяч квадратных метров.
• 10 тысяч квадратных метров регулярных запасов в день

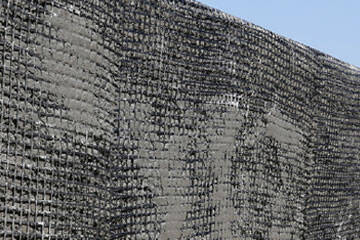

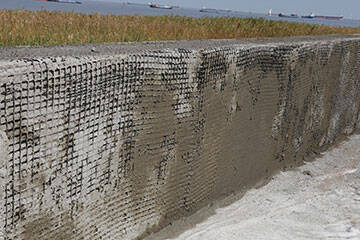

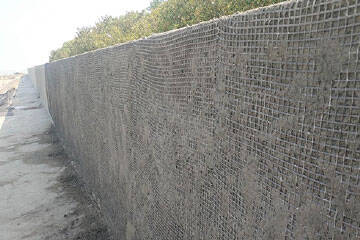

Диапазон применения

Сетка из углеродного волокна может использоваться для усиления или модернизации широкого спектра конструктивных элементов из бетона, стали и кирпичной кладки, включая колонны, балки, плиты, стены, крышки опор, сваи и т. Д.
• Усиление для увеличения грузоподъемности.
• Устранение изменений в структурной системе, таких как удаление проемов в плитах и стен, балок или колонн.
• Модернизация для сейсмических, ветровых или взрывных работ.
• Восстановить прочность элементов конструкции, поврежденных в результате пожара или удара автомобиля.
• Восстановите прочность изношенных и корродированных элементов.
• Укрепляйте на случай дефектов конструкции или конструкции.

Диапазон применения

Сетка из углеродного волокна может использоваться для усиления или модернизации широкого спектра конструктивных элементов из бетона, стали и кирпичной кладки, включая колонны, балки, плиты, стены, крышки опор, сваи и т. Д.
• Усиление для увеличения грузоподъемности.
• Устранение изменений в структурной системе, таких как удаление проемов в плитах и стен, балок или колонн.
• Модернизация для сейсмических, ветровых или взрывных работ.
• Восстановить прочность элементов конструкции, поврежденных в результате пожара или удара автомобиля.
• Восстановите прочность изношенных и корродированных элементов.
• Укрепляйте на случай дефектов конструкции или конструкции.

Как использовать сетку из углеродного волокна

• Подготовка поверхности
• Расстановка
• Мотар для смешивания
• Покрытие интерфейса
• Крепление CFN
• Пропитанное покрытие.
• Нанесение пропиточного клея
• Обслуживание
• Проверьте зазор или пузырь

Как использовать сетку из углеродного волокна

• Подготовка поверхности
• Расстановка
• Мотар для смешивания
• Покрытие интерфейса
• Крепление CFN
• Пропитанное покрытие.
• Нанесение пропиточного клея
• Обслуживание
• Проверьте зазор или пузырь





Просмотреть другие продукты Люди, которые просматривали этот продукт, также относятся к этим:

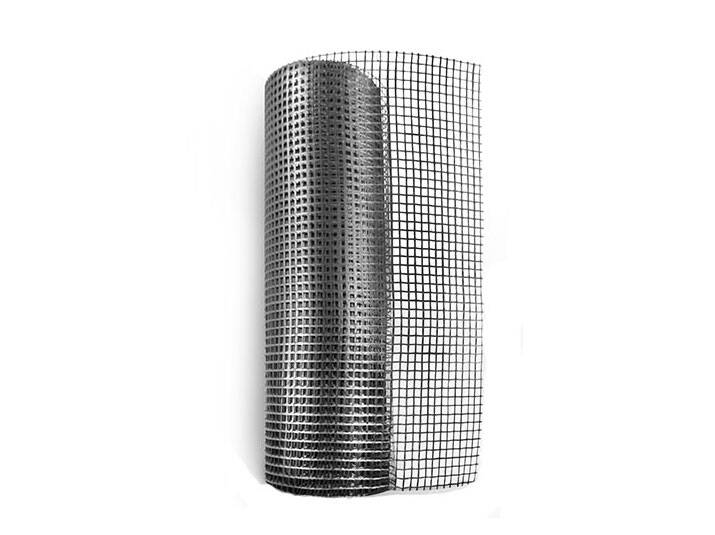

Спецификация сетки из углеродного волокна

TDS OF CARBON FIBER GRID.pdf

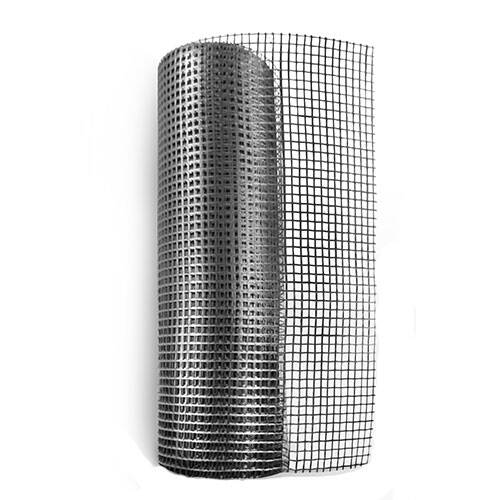

Основная информация
МодельHM-CFN

Появление

Черная ткань

Длина

50 м

Ширина

Обычная ширина составляет 1000 мм, другая ширина может быть изменена.

Срок годности

10 лет
Условия храненияХранить в сухих условиях при температуре от 40 до 95 ° F (от 4 до 35 ° C).
Плетение 0 ° (однонаправленный)
Площадь Вес200 г / м2



Модель

Технические характеристикиКласс прочностиШирина
HM-CFN100x100Однонаправленный / двунаправленныйРазмер ячейки 10x10Высокая прочность, класс I≤1000mm
HM-CFN200x200Однонаправленный / двунаправленныйРазмер ячейки 20x20Высокая прочность, класс I≤1000mm
HM-CFN350x350 ДвунаправленныйРазмер ячейки 35x35Высокая прочность, класс I≤1000mm
HM-CFN500x500ДвунаправленныйРазмер ячейки 50x50Высокая прочность, класс I≤1000mm


Типичные свойства волокна
Типичные свойства сухого волокна
Стенд Значение прочности на разрыв4900 МПа
Модуль упругости при растяжении234 ГПа
Удлинение1.70%
Характеристики сетки из углеродного волокна
Предел прочности основы на единицу ширины  31КН / м
Предел прочности утка на единицу ширины31КН / м
Удлинение основы жгута≥4%
Удлинение уточного жгута≥4%
Прочность на межслойный сдвиг45MPa
Плотность1,82 г / см3
Толщина волокна0,047 мм




Видео по применению: https://youtu.be/cjejx_0woG4


1. Подготовка поверхности:

Удалить покрытие бетонной поверхности болгаркой. Полировка поверхности. Если есть угловой, измельчите его до круглого, радиус около 25 мм.


2. Расположение:

После разгрузки разрежьте сетку из углеродного волокна HM по запросу.


3. Смешивание Motar

Смешивая эпоксидную смолу или полимер мотар, равномерно перемешайте.


4. Покрытие интерфейса

Равномерно распылите HM Motar на поверхность структурообразователя, толщина должна быть около 5-10 мм.


5. Фиксация CFN

Наклейте сетку из углеродного волокна в зону выкладки, не допускается зазор между подложкой и CFG

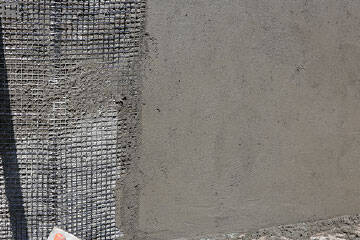

6. Пропитанное покрытие.

Покрытие мотора HM на сетке из углеродного волокна толщиной около 15-30 мм.


7. нанесение пропиточного клея:

Нанесите пропиточный клей, когда грунтовочный клей высохнет на ощупь.


8. Техническое обслуживание

После применения время выдержки не менее 72 часов.


9. Проверьте разрыв или пузырь:

Проверьте, нет ли внутри люфта или пузыря, при необходимости отремонтируйте его с помощью дополнительного мотора.
