Усиление железобетонных плит с проёмами
Углеродное волоконное листовое изделие
Для усиления применяются пластины из углеродного волокна, армированного полимером (CFRP), которые наклеиваются к нижней поверхности плиты в двух взаимно перпендикулярных направлениях; дополнительно устанавливаются пластины, усиленные по периметру проёма.
Обзор проекта
Этот проект предусматривает структурное укрепление железобетонной плиты пола в здании больницы в Перу.
Некоторые прямоугольные отверстия были необходимы для размещения модернизированных услуг MEP для расширения медицинского оборудования больницы. Существующая арматура перекрытий была разрезана при создании проема, требуя восстановления изгибной способности в обоих направлениях.

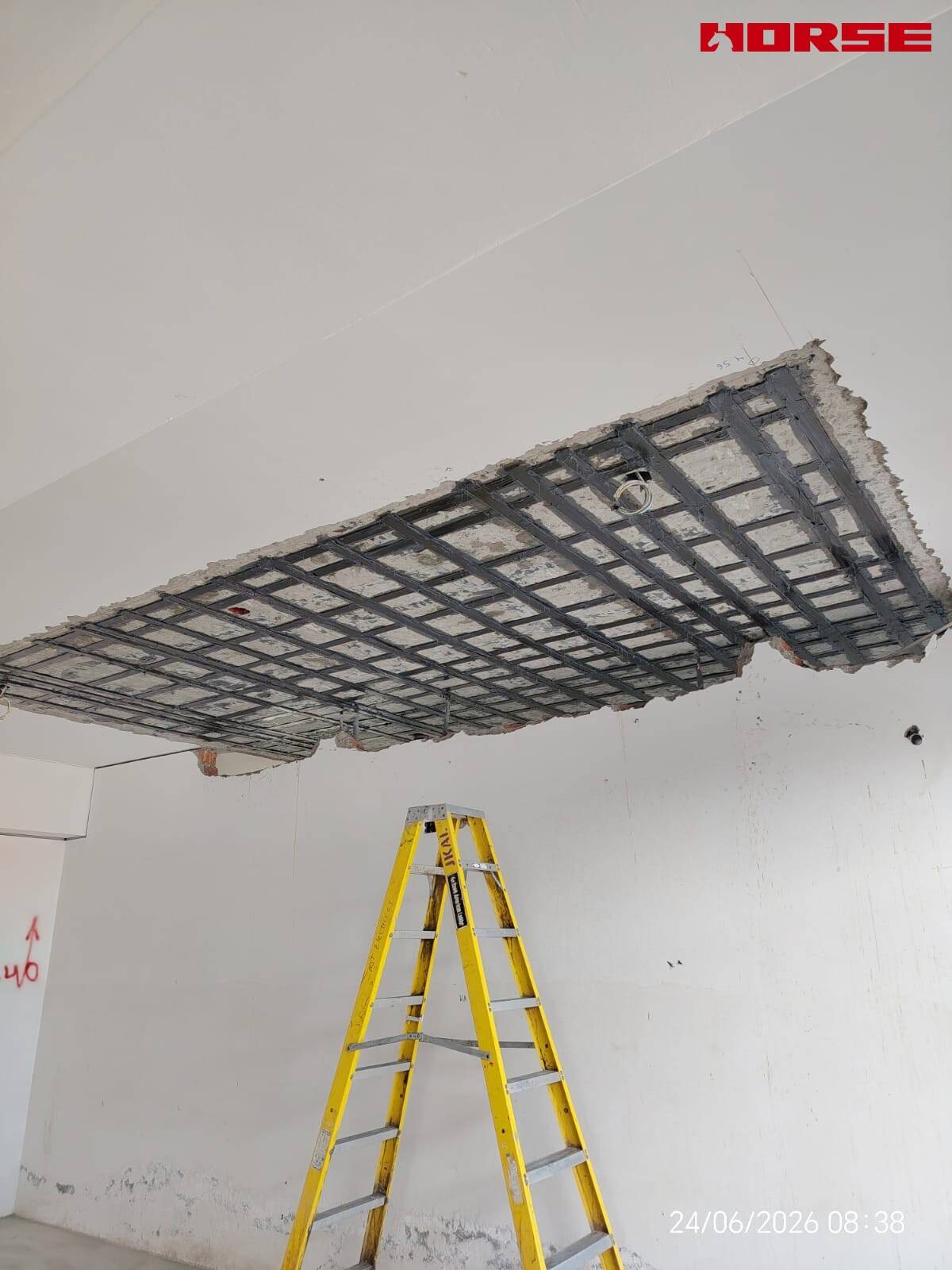

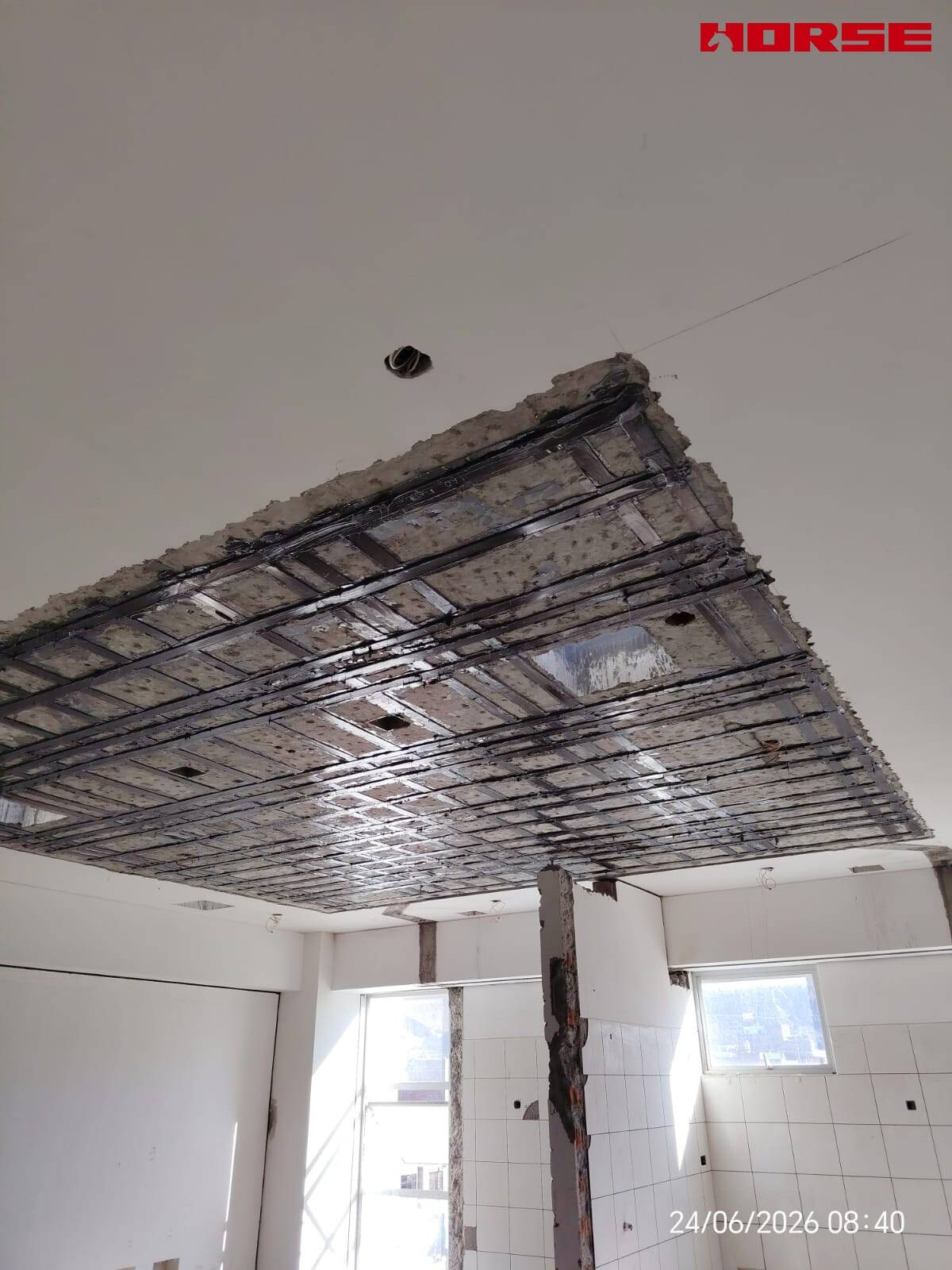

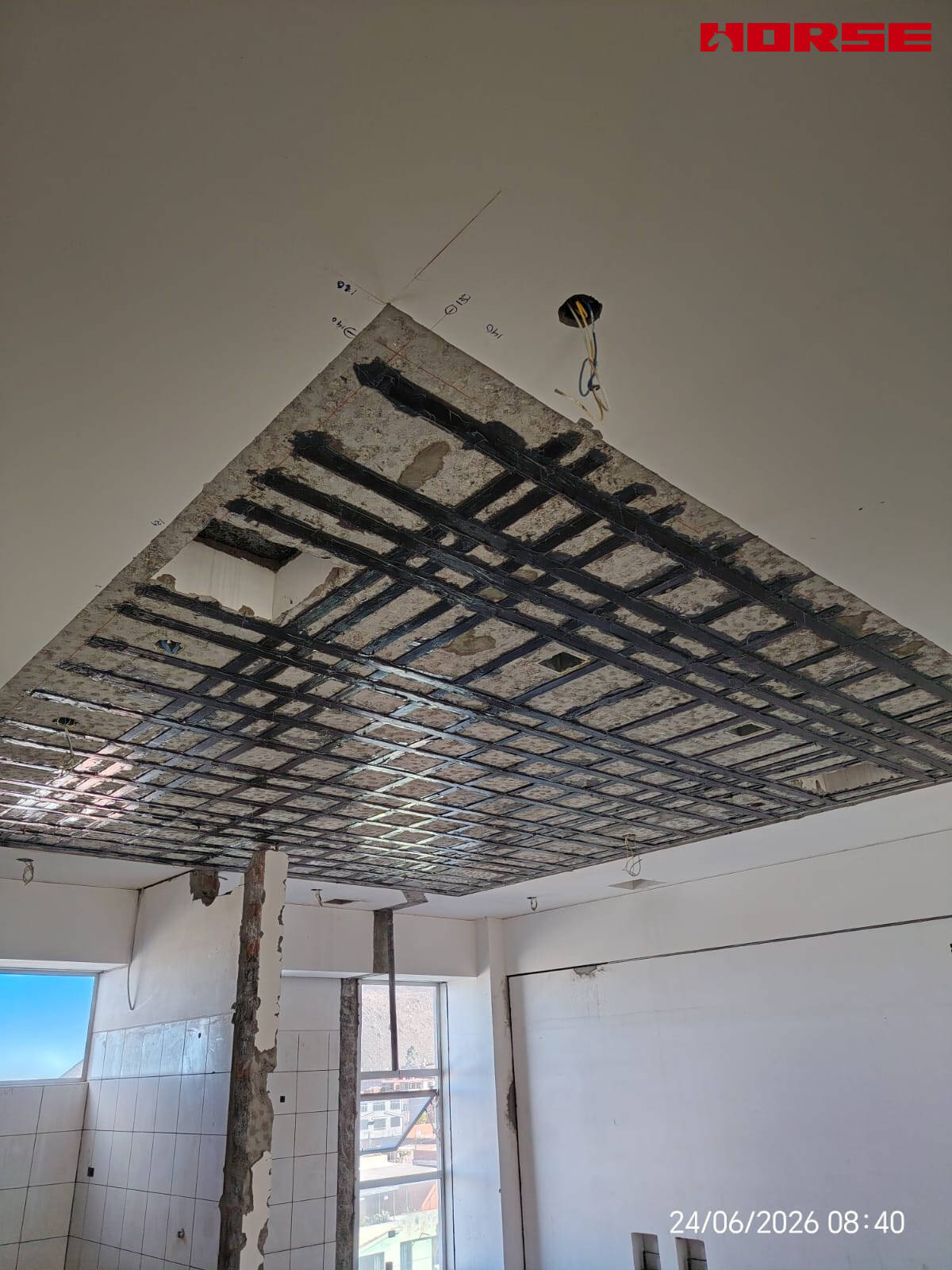

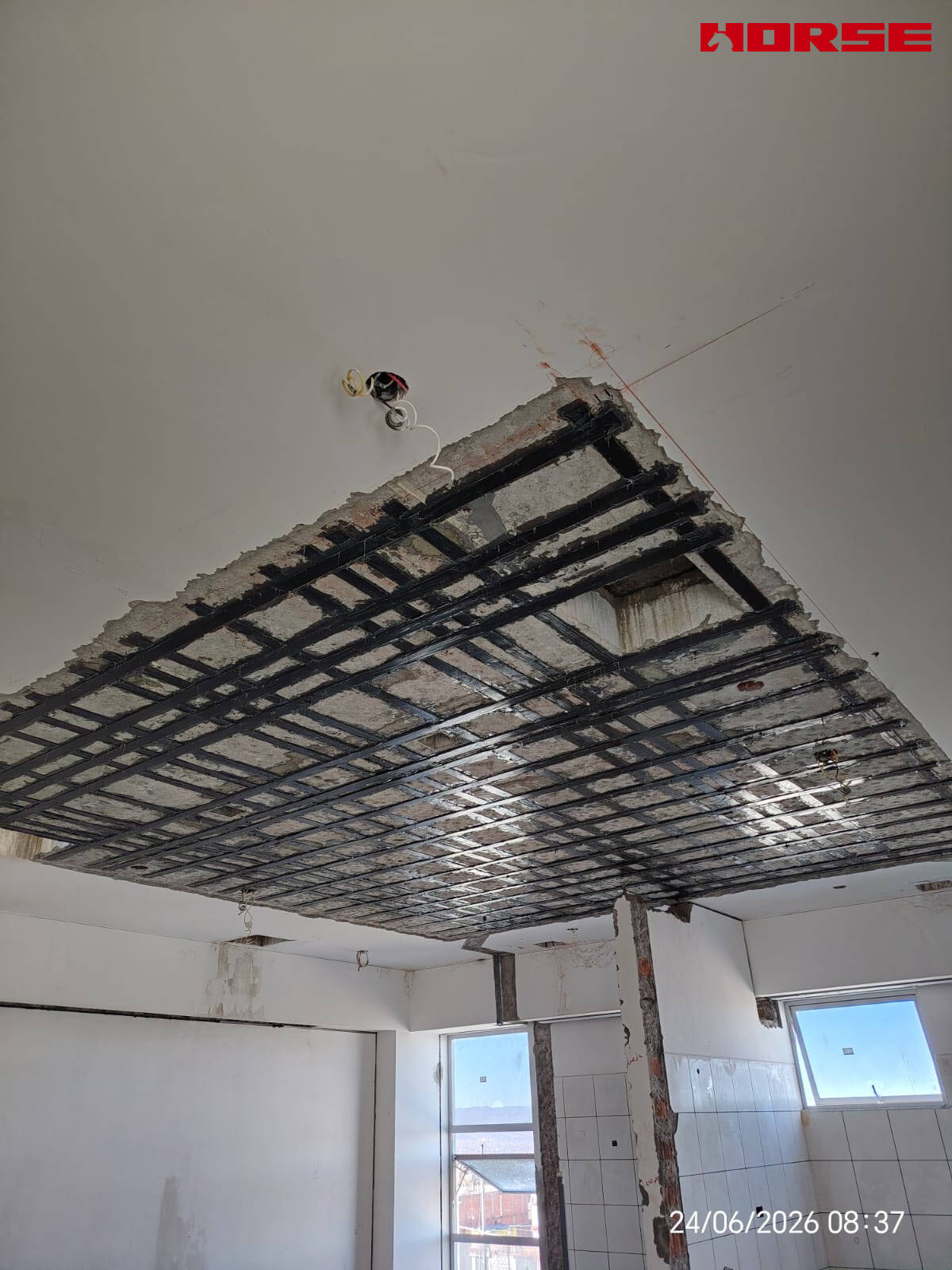

В усилительном растворе используются пластины из армированного углеродным волокном полимера (CFRP), прикрепленные к софит плиты в двух перпендикулярных направлениях, с дополнительными пластинами, усиленными по периметру отверстия.
Код Ссылка
Проектирование соответствует ACI 440.2R-17 Руководство по проектированию и строительству систем FRP с внешней связкой для усиления бетонных конструкций.
Плита пола усилена на дне с плитами волокна углерода для того чтобы сымитировать первоначальную двухстороннюю усиливая стальную систему, компенсируя для потери флексурал емкости причиненной стальными пруьями выключения.

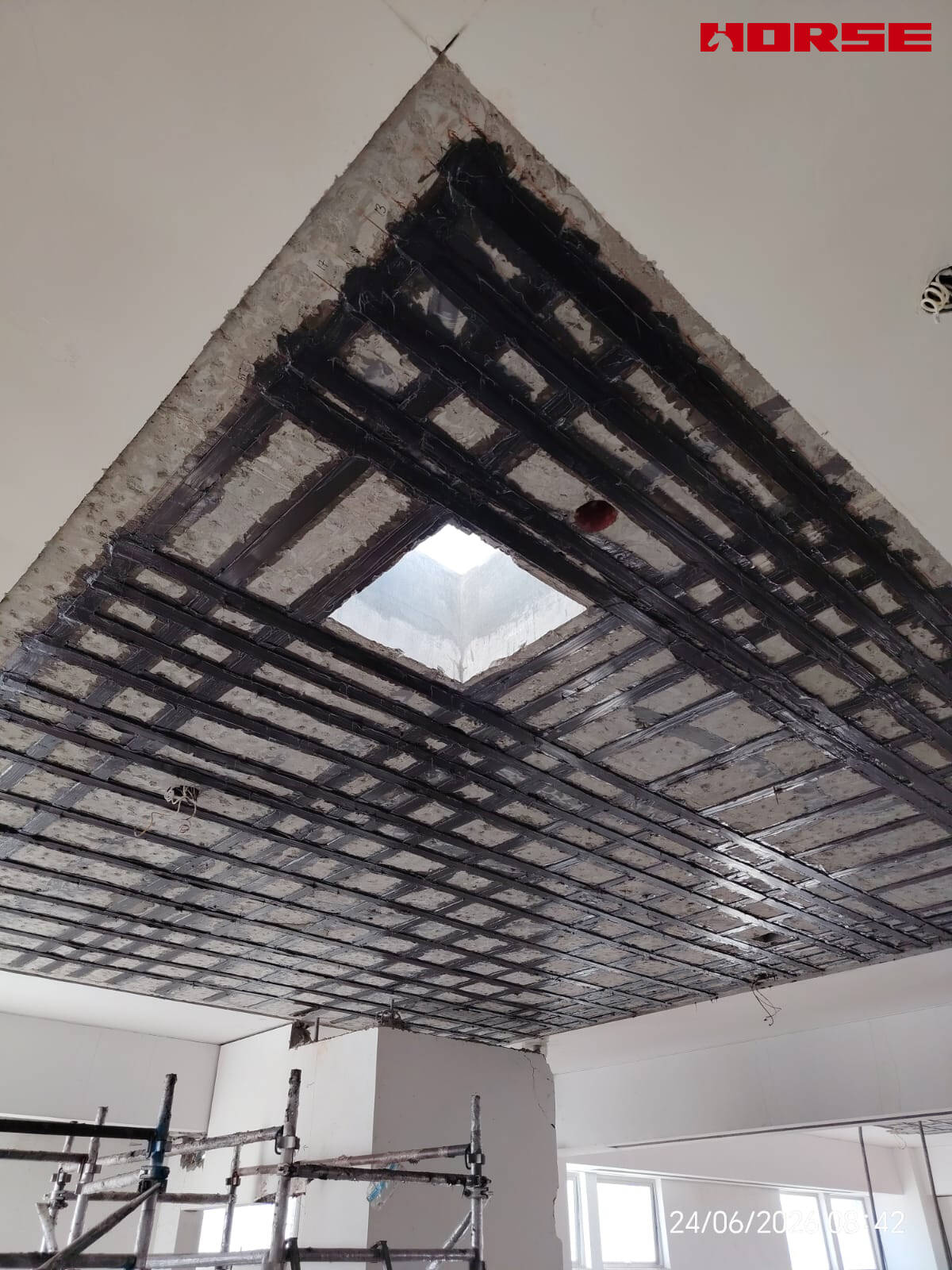

Усиленные обручи из углеродного волокна устанавливаются вокруг отверстий: пластины из углеродного волокна добавляются вокруг отверстий для ограничения краев, устранения концентрации напряжений и компенсации ослабления поперечного сечения, вызванного отверстиями.
Плиты волокна углерода удлиняют к зоне поддержки (луча/стены) для обеспечения достаточной длины анкоредж и для предотвращения отказа деламинации интерфейса ФРП-конкретного.
Материальный профиль: пластина CFRP HM‑ 1,4 T
HM‑ 1,4 T-однонаправленный полимерный ламинат, армированный углеродным волокном, для структурной модернизации, толщина 1,4 мм, наносится вместе с эпоксидным клеем HM‑ 120CP.
Ключевые механические свойства (ASTM D3039)
| Пункт | Значение |
|---|---|
| Толщина | 1,4 мм |
| Характерная прочность на разрыв | 2600 МПа |
| Модуль упругости при растяжении | 160 000 МПа |
| Удлинение при разрыве | ≥ 1,7 % |
| Стандартная ширина | 50 мм, 100 мм |
Производство пултрузионных гарантирует прямое выравнивание углеродного волокна и отличную плоскостность, помогая полный контакт между плитой и бетонной подложкой.
Ультратонкий толщиной 1,4 мм обеспечивает незначительный дополнительный вес и отсутствие потери высоты потолка.
Хорошая химическая стойкость и долговечность, подходящие для влажных условий окружающей среды в Южной Америке.
Более высокая жесткость по сравнению с тканью из углепластика, обеспечивающая лучший контроль отклонения выреза плиты.
