Строительство Укрепление стен
Углеродного волокна армированного полимера (CFRP) пластины
Пластины из углеродного волокна склеиваются вертикально и горизонтально вдоль наружных стен для повышения жесткости на изгиб и сдвиг внешней рамы, ограничения деформации рамы и контроля межэтажного дрейфа в пределах, допускаемых кодексом.
Обзор проекта
| Пункт | Детали |
|---|---|
| Тип проекта | Мульти-строительный комплекс-Укрепление плит CFRP наружных стен |
| Строительный граф | Здания (8-15 этажей каждое, многофункциональное жилое/офисное) |
| Тип структуры | Рамка РК/структура стены Рамк-ножниц |
| Метод армирования | Внешне связанные пултрузионные плиты CFRP |
| Применимые стандарты | ACI 440.2R-17, ACI 318-19, ASTM D7565, ACI 503R-18 |
Выпуск
В ходе анализа конструкции анализ боковой жесткости при комбинациях ветровых нагрузок показал, что несколько наружных стенок сдвига демонстрировали недостаточную жесткость, чтобы соответствовать пределам эксплуатационной пригодности. Боковое отклонение при ветровых нагрузках превышало допустимые пороги для комфорта пассажиров и целостности неконструктивных элементов.
Объем армирования

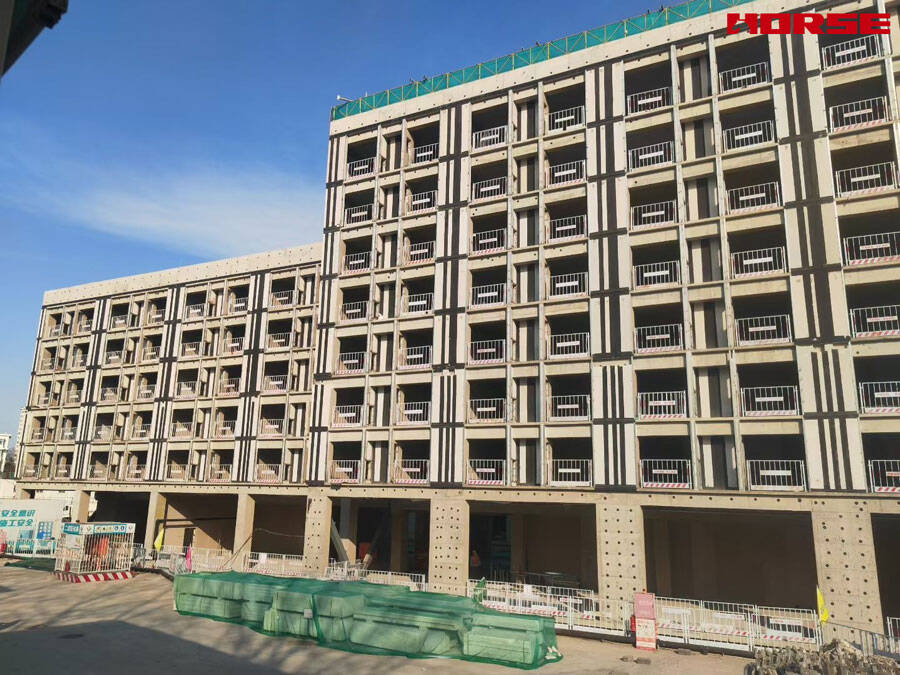

Горизонтальные плиты CFRP (50 мм × 1,4 мм) вдоль каждой линии перекрытия, создавая непрерывные горизонтальные полосы на каждом уровне пола для улучшения сдвига в плоскости

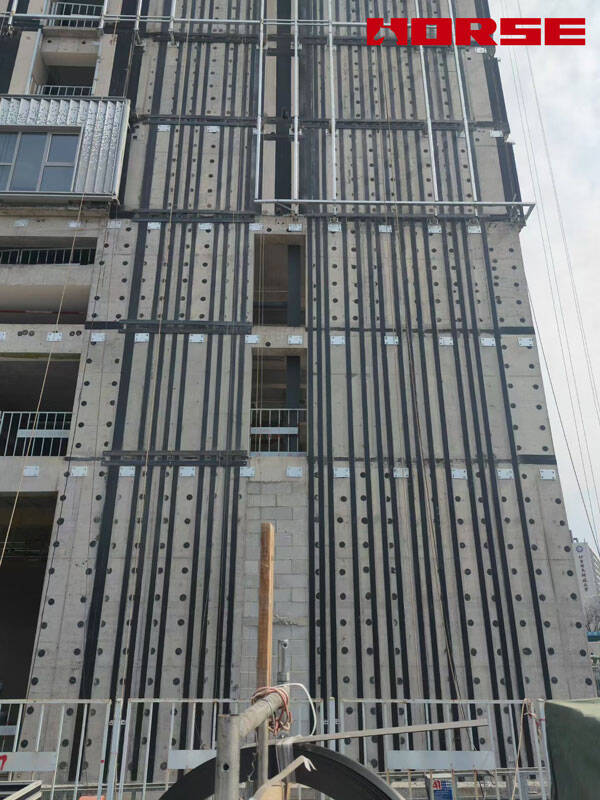

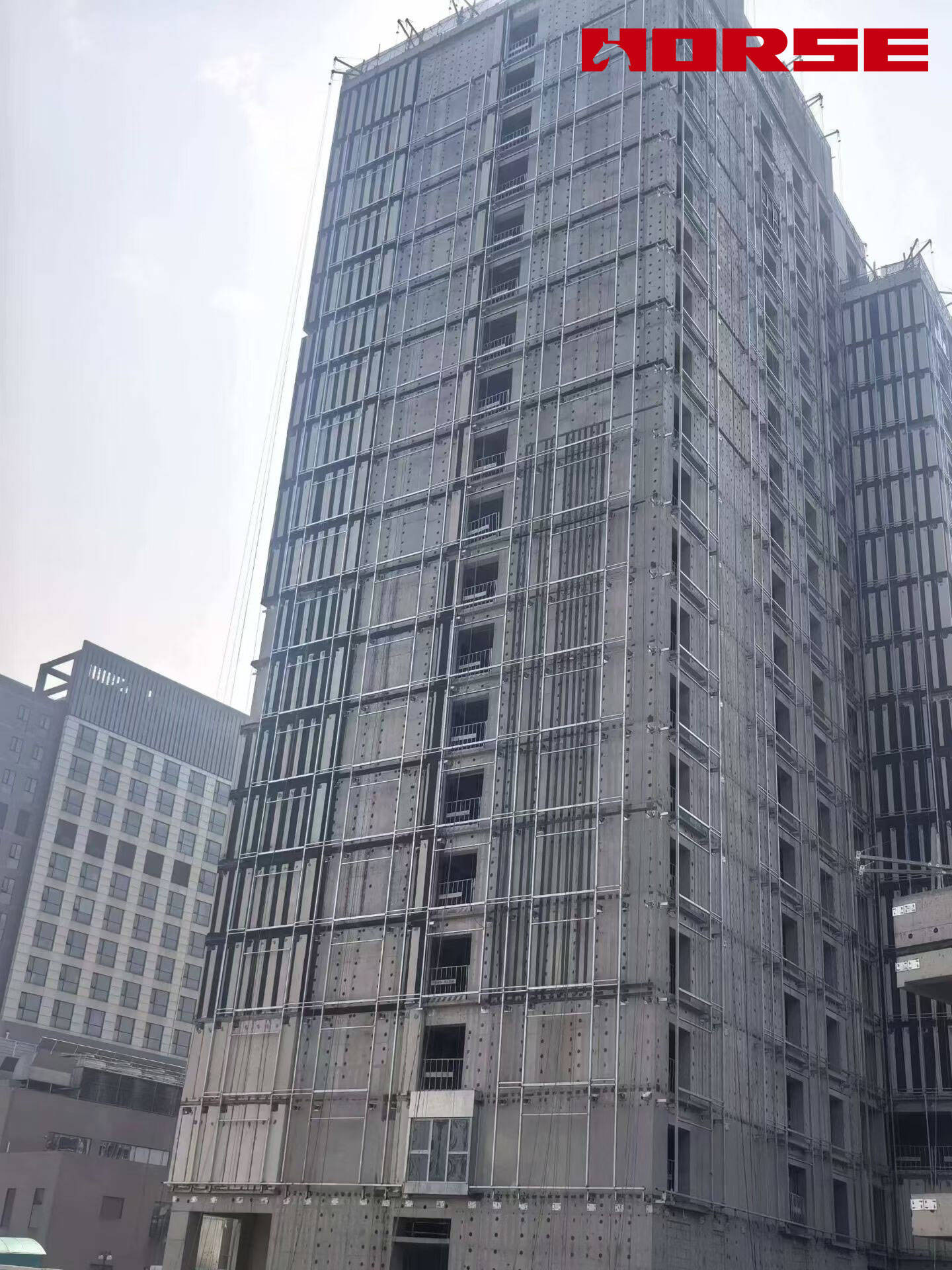

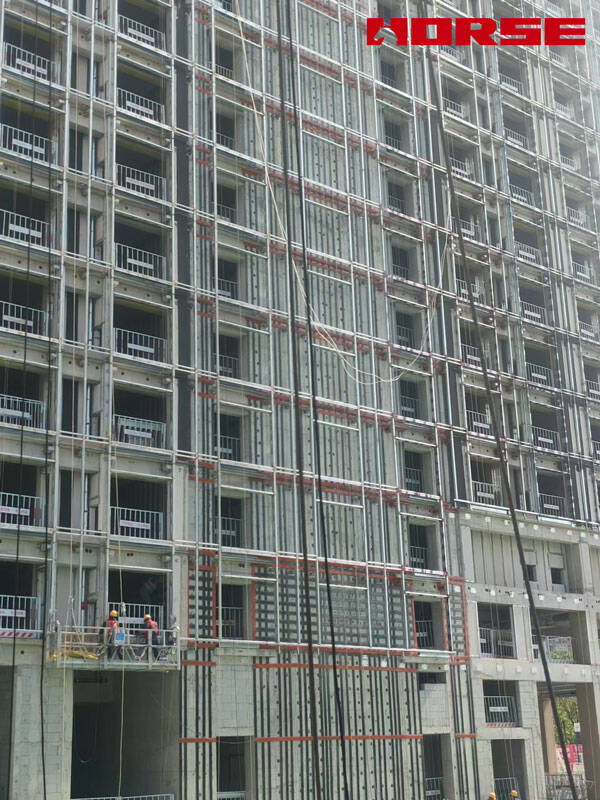

Вертикальные плиты углепластика (50 мм × 1,4 мм), работающие на всю высоту наружных стен, непрерывные на нескольких этажах, выровненные с положениями границы колонны/стены
| Параметр | Спецификация |
|---|---|
| Тип продукта | Пултрузионная однонаправленная пластина из углепластика, предварительно отвержденная |
| Толщина | 1,4 мм |
| Ширина | 50 мм |
| Предел прочности | ≥ 2800 МПа |
| Модуль упругости | ≥ 165 ГПа |
| Удлинение при разрыве | ≥ 1,7% |
| Тип волокна | Углеродное волокно T700 |

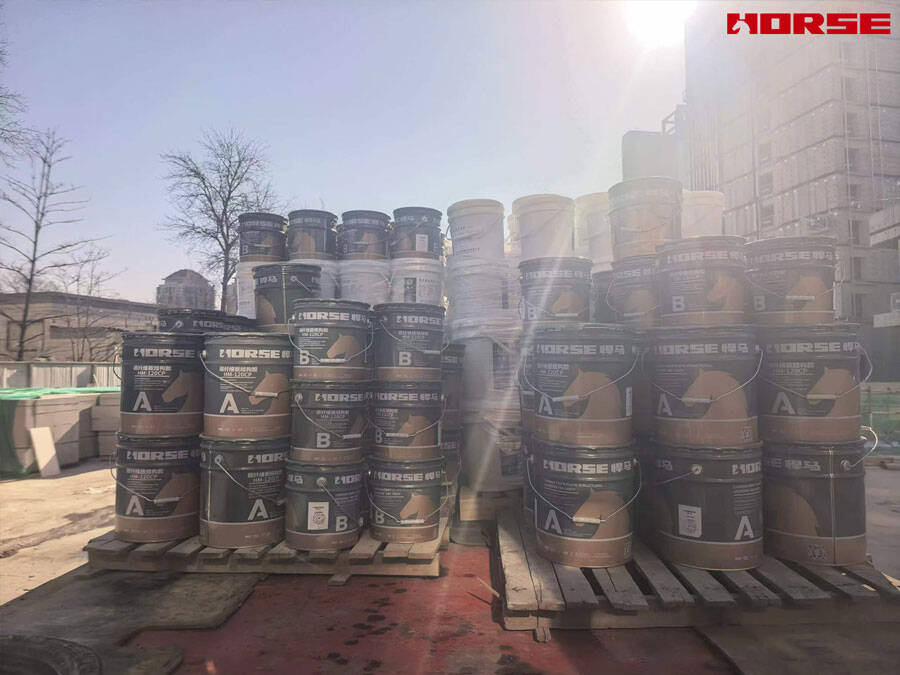

| Клей | Двухкомпонентная структурная эпоксидная паста |
| Слипчивая прочность на сдвиг | ≥ 15 МПа (сталь-сталь, 7 дней отверждения) |
| Анкерная пластина | Плита нержавеющей стали, 60 мм × 60 мм × 4 мм, с механическим анкерным болтом |
Преимущества решения плиты CFRP
1. Минимальное воздействие на график строительства
Склеивание плиты углепластика, выполненное параллельно с другими отделочными работами (внутренняя отделка, монтаж фасада)
Без опалубки, без дополнительной заливки бетона, без длительного времени ожидания отверждения
Установка наружного фасада может осуществляться сразу после отверждения клея (7 дней)
2. Незначительный добавленный вес
Плита CFRP 1,4 мм весит приблизительно 1,2 кг/м²-по сравнению с ~ 200 кг/м² для эквивалентной бетонной обшивки
Нет дополнительной нагрузки на фундамент, нет необходимости проверять существующую емкость фундамента
3. Сохраняет архитектурный дизайн
Ультратонкий профиль (пластина 1,4 мм, клейкая анкерная пластина 3 мм) не влияет на оконные проемы, выравнивание фасада или высоту от пола до пола
Вертикальные полосы углепластика, выровненные с сеткой строительных колонн, создают чистые архитектурные линии, легко скрытые за системами облицовки
Минимальное визуальное воздействие-без изменения силуэта здания или площади пола
4. Превосходные свойства материала
Прочность на растяжение ≥ 2800 МПа-примерно в 8 раз выше, чем у стальной арматуры марки 500
Некоррозионный, невосприимчивый к воздействию хлоридов и карбонизации
Расчетный срок службы: 50 лет в защищенных внешних условиях.

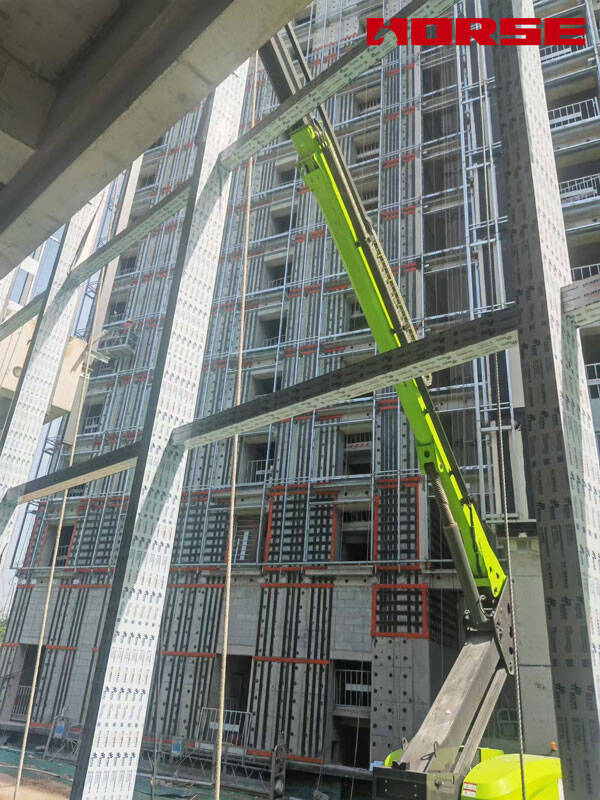

5. Систематическая надежность крепления
Механическое крепление обеспечивает передачу нагрузки в каждой точке пересечения
Предотвращает прогрессивное дебондирование, даже если отдельные зоны облигаций скомпрометированы
Резервная система крепления обеспечивает несколько путей нагрузки на ACI 440.2R-17
Пластины из углеродного волокна склеиваются вертикально и горизонтально вдоль наружных стен для повышения жесткости на изгиб и сдвиг внешней рамы, ограничения деформации рамы и контроля межэтажного дрейфа в пределах, допускаемых кодексом.
