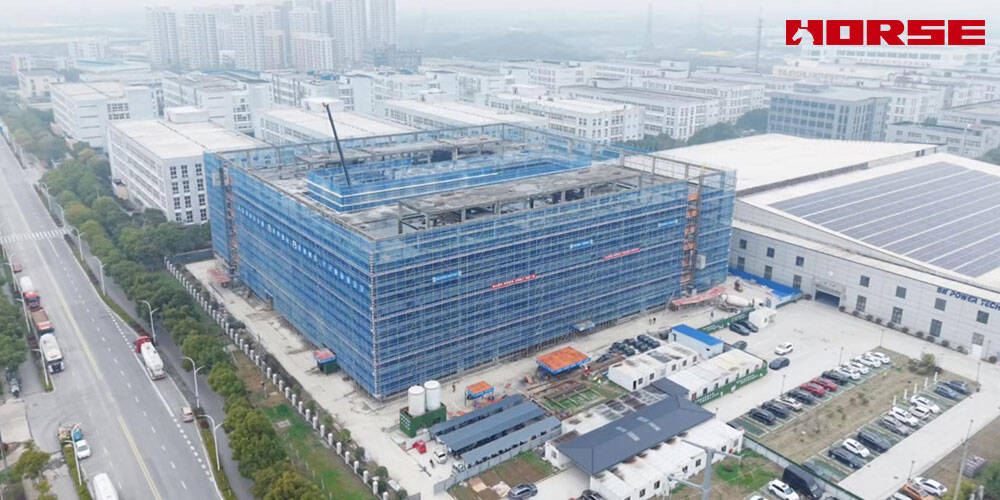

Укрепление шестиэтажных офисных помещений завода-изготовителя

Обзор проекта

После десятилетий обслуживания здание теперь сталкивается с повышенными требованиями к нагрузке из-за изменений в структуре занятости, добавления современного оборудования и более высоких требований к живой нагрузке за пределами первоначальных проектных предположений. Существующие конструктивные элементы, будучи адекватными для их первоначального предполагаемого использования, больше не способны нести накопленные и увеличенные сервисные нагрузки.

Структурные недостатки

• Балки

Недостаточная способность к изгибу и сдвигу для увеличения эксплуатационных нагрузок в течение увеличенного срока службы здания

• Плиты

Треск и чрезмерное отклонение наблюдаются из-за прогрессивного увеличения нагрузки, превышающей первоначальную проектную мощность

• Шарниры балка-колонна

Недостаточное сопротивление ограничению и сдвигу при накопленном долгосрочном стрессе и повышенной нагрузке

Анализ причин

• Стареющая структура: увеличенный срок службы, ведущий к постепенной деградации материала, включая карбонизацию бетона и незначительную коррозию армирования.

• Увеличение нагрузки с течением времени: изменения в использовании зданий-тяжелое офисное оборудование, увеличение занятости, современные системы отопления, вентиляции и кондиционирования и механические установки-постепенно увеличили спрос за пределы первоначальной проектной мощности.

• Кумулятивная усталость: десятилетия повторяющихся циклов нагрузки, вызывающих прогрессивное накопление повреждений в конструктивных элеменах.

• Требования к функциональной модернизации: перепрофилирование зданий и модернизация объектов, требующая большей грузоподъемности, чем первоначально предполагалось.

Углепластик Ткань Укрепление системы

Стандарты проектирования

ACI 440.2R-17: Руководство по проектированию и строительству систем FRP с внешней связкой

ACI 318-19: Требования строительного кодекса для конструкционного бетона

Спецификация материалов

Преимущества укрепления CFRP

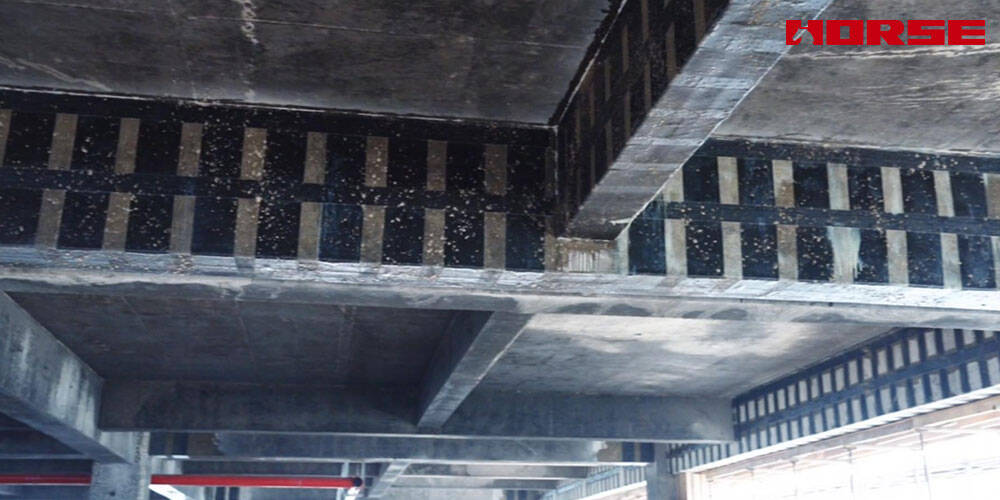

• Комплексное решение для укрепления: интегрированная система устранения недостатков изгиба, сдвига и удержания

• Минимальное структурное воздействие: легкая ткань CFRP добавляет незначительную мертвую нагрузку (< 2 кг/м² на слой

• Быстрая установка: Быстрее чем традиционные методы выпуска облигаций стальной пластины или расширения раздела

• Соответствует: ткань соответствует сложной геометрии и криволинейным поверхностям.

• Коррозионная стойкость: углепластик невосприимчивы к воздействию хлоридов, идеально подходит для длительного срока службы

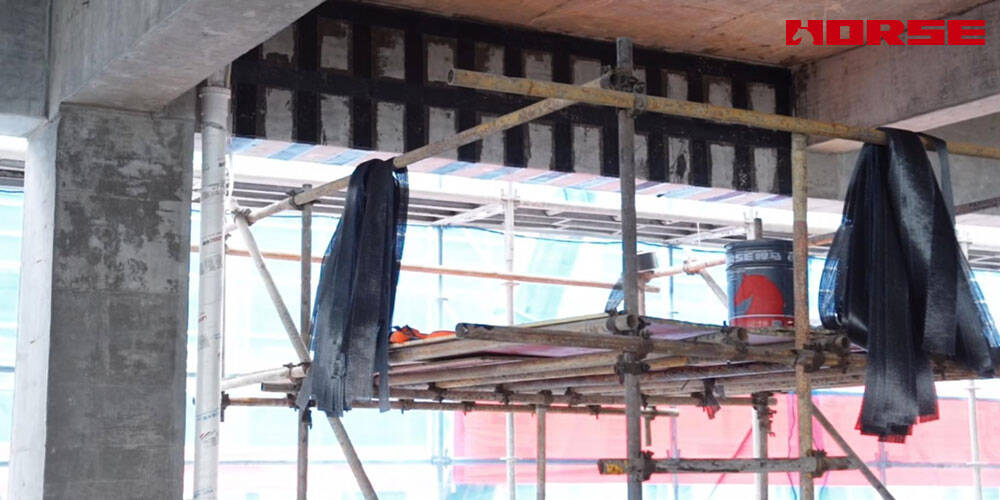

• Минимальное нарушение: установка может продолжаться с частичной заполняемости здания

• Повышение сейсмических характеристик: улучшенная пластичность и способность рассеивания энергии за счет создания программы-оболочки ткани

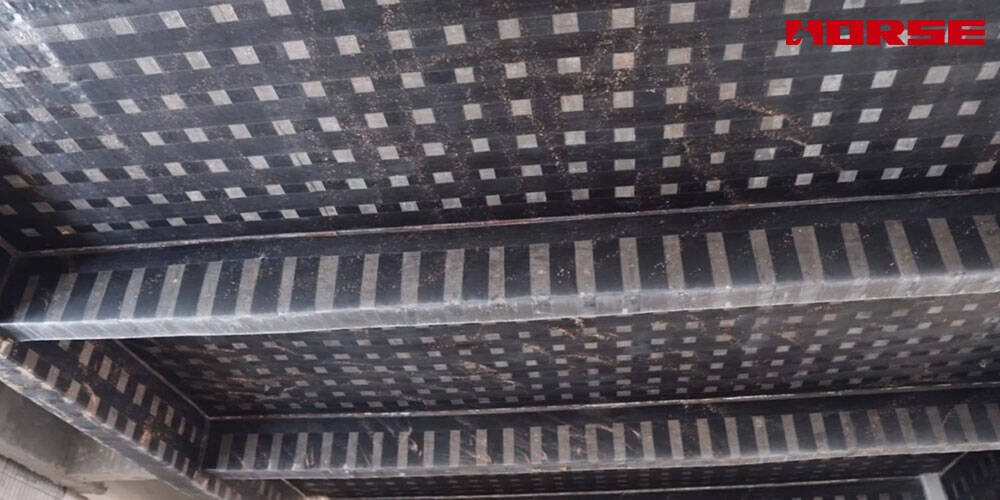

Система укрепления ткани CFRP успешно модернизировала 6-этажное офисное здание фабрики для удовлетворения текущих эксплуатационных требований и требований к структурным характеристикам. Комплексное применение ткани углепластика для изгибного укрепления, улучшения сдвига (U-обертывания) и укрепления плит.
