Усиление колонн

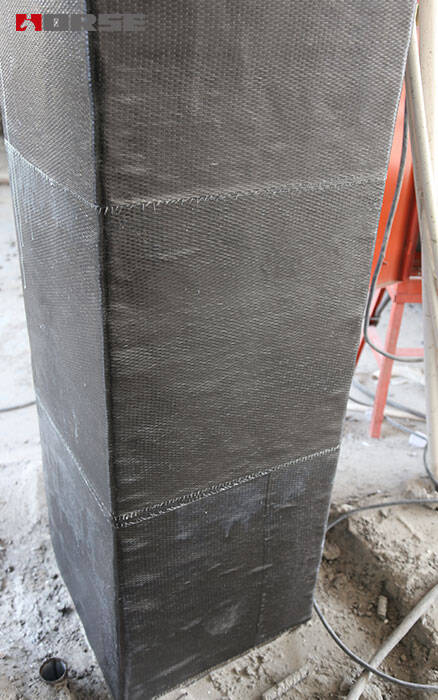

Оберните колонну тканью из однонаправленного углеродного волокна

Подходит для армирования железобетонных колонн, которым необходимо улучшить прочность на сдвиг и общую пластичность элементов.

1. Внешняя поверхность поперечного сечения компонента

2. Ткань из армированного углеродным волокном полимера (CFRP)

Требования к проектированию и строительству усиления колонн углеродной волокнистой тканью

A. Для железобетонных элементов конструкций класс прочности бетона, измеренный на месте, должен быть не ниже C15, а прочность сцепления поверхности бетона на разрыв не должна быть ниже 1,5 МПа.

B. Композитные материалы из углеродного волокнистого полимера (CFRP), наклеенные на поверхность бетонных элементов, не должны подвергаться прямому воздействию солнечного света или вредных сред, а их поверхности должны быть защищены.

Подробный анализ усиления колонн углеродной волокнистой тканью

A. Количество слоев волокнистой ткани с кольцевым ограничением должно быть не менее 2 слоев для круглого сечения, но не менее 3 слоев для колонн квадратного и прямоугольного сечения.

B. Ширина нахлеста между верхним и нижним слоями кольцевого пояса должна быть не менее 50 мм, длина расширения кольцевой точки среза волокнистой ткани должна быть не менее 200 мм, а положения нахлеста полос должны быть смещены друг относительно друга.

C. Качество связи между волокнистой тканью и бетоном можно проверить, слегка постукивая молотком или нажимая рукой на поверхность углеродной волокнистой ткани. Общая эффективная площадь связи не должна быть менее 95%.

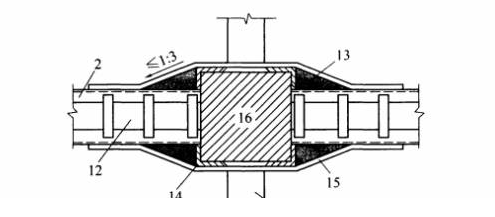

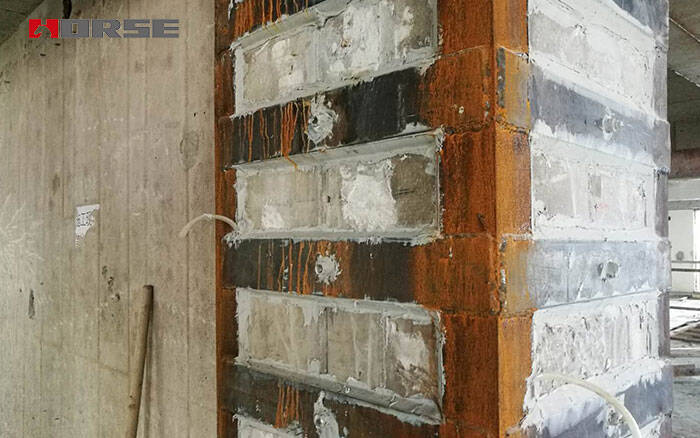

Стальная оболочка колонны

Метод армирования стальной оболочкой лучше всего подходит для решения проблемы недостаточного продольного армирования бетонных колонн, которое можно разделить на два вида: внешняя связанная стальная пластинчатая арматура и несвязанная закрытая секционная стальная арматура в зависимости от ее связи с исходной конструкцией; оба метода могут значительно улучшить несущую способность и сейсмостойкость железобетонных колонн.

Требования к проектированию и строительству усиления колонны стальной оболочкой

A и арматурный уголок должны быть не менее L75 * 5.

B. Если усиленная исходная колонна серьезно повреждена и непригодна для дальнейшей нагрузки, эффектом колонны можно пренебречь, и все нагрузки несет стальной каркас.

C. Оба конца обернутого уголка должны быть надежно соединены и закреплены. Нижний конец уголка должен быть закреплен на фундаменте. Средний конец должен проходить через пол каждого этажа, а верхний конец должен доходить до низа верхнего этажа или крыши усиленного пола.

D. Если колонна усилена наружной обернутой секцией, края и углы поперечного сечения исходного элемента должны быть отшлифованы в закругленные углы с радиусом r больше или равным 7 мм. Инъекция наружно связанной стали должна выполняться после сварки стального каркаса.

Подробный анализ усиления колонны стальной оболочкой

A. Для усиления нижней колонны конец арматурного уголка должен быть закреплен на верхней части фундамента исходной конструкции. Для арматурного уголка, заделанного в грунт фундамента, следует залить бетонное ограждение для предотвращения ржавчины.

B. При усилении железобетонных колонн стальными профилями, поверхность профилированной стали должна быть защищена высокопрочным цементным раствором толщиной 25 мм или другими антикоррозионными и огнестойкими материалами.

Метод армирования с увеличением сечения для усиления колонн

Метод армирования с увеличением сечения хорошо сказывается на проблеме «осевого коэффициента сжатия» или «армирования», превышающего предел. Это метод увеличения площади сечения бетонной конструкции или сооружения для увеличения ее несущей способности и соответствия нормальному использованию. Его можно широко использовать для армирования балок, плит, колонн и других компонентов бетонных конструкций и общих конструкций. Преимуществами являются то, что жесткость, несущая способность и деформационная способность компонентов могут быть увеличены одновременно, а также может быть усилена надежность соединений. Недостатками являются тяжелая мокрая работа, длительный период обслуживания, занимание большего пространства здания и т. д.

1. Новый продольный армированный стержень

2. Новый разрез

3. Разрез исходной колонны

4. Новые хомуты

Требования к проектированию и строительству метода армирования с увеличением сечения для усиления колонн

A, класс прочности бетона компонента не должен быть ниже C13.

B. Требования к толщине новых бетонных колонн: при использовании монолитного бетона, самоуплотняющегося бетона или материалов для заливки, люди не должны быть менее 60 мм; при торкретировании, не должны быть менее 50 мм.

C. Поверхность бетона исходного элемента должна быть обработана, когда принимается метод армирования с увеличением сечения, и проектная документация должна выдвигать требования к методу обработки и качеству сечения. В целом, в дополнение к бетонной поверхности следует зачищать, но также следует принимать меры по смазке клея на стыке конструкции, установке срезных штифтов или добавлению срезных шпонок и другим мерам.

Диаметры арматурных стержней D и колонны должны быть не менее 14 мм, диаметры закрепленных хомутов должны быть не менее 8 мм, диаметры U-образных хомутов должны быть такими же, как диаметры исходных хомутов, а диаметры распределенных хомутов должны быть не менее 6 мм.

Подробный анализ метода армирования с увеличением сечения для усиления колонн

A. При усилении бетонных колонн с интегрально увеличенным поперечным сечением с четырех сторон необходимо обеспечить, чтобы новые кольцевые хомуты были закрыты в дополнение к имплантированным стяжкам.

B. Новые хомуты могут быть приварены к исходным хомутам для образования замкнутого контура, когда железобетонные колонны усиливаются путем увеличения сечения с одной стороны, двух сторон или трех сторон.
