Трещины в сваях труб PHC

Схема армирования

Основываясь на характеристиках, расположении трещин, характеристиках и влиянии на безопасность комплексного проектирования, а также в сочетании с существующим отечественным техническим уровнем, предлагается схема обработки и армирования вертикальной трещины тела сваи.

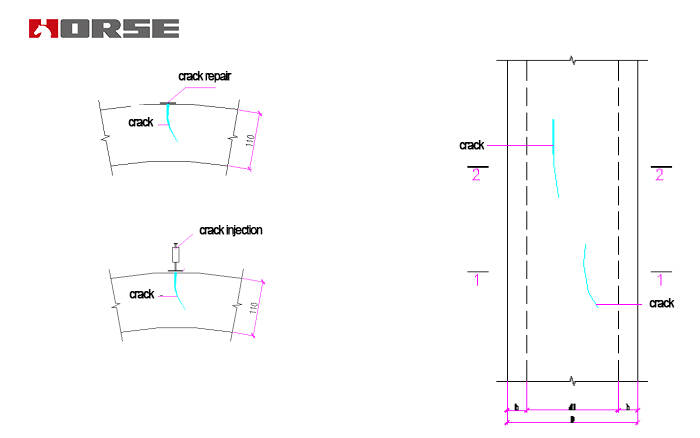

1) обработка трещин

Для вертикальных трещин с относительно небольшой шириной трещины (дельта <0,20 мм) принимается метод поверхностного закрытия.

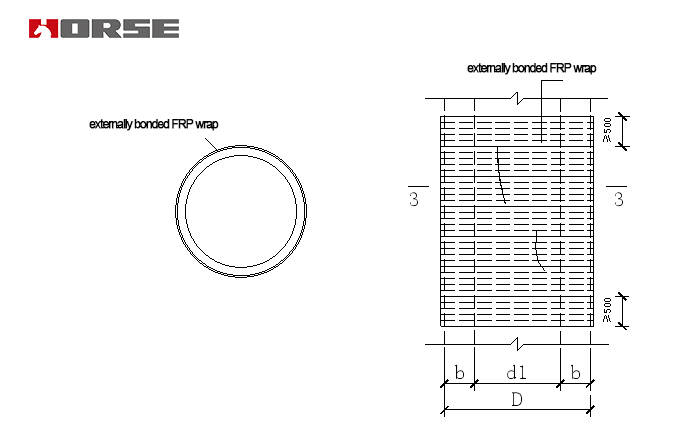

2) наклеивание оболочки из армированного углеродным волокном полимера (FRP) снаружи тела сваи.

Лист CFRP наносится на внешнюю сторону сваи с вертикальными трещинами для усиления фиксации бетона. Три слоя листа CFRP крепятся к трещинам в окружном направлении без интервала. Длина трещин составляет более 500 мм, а длина нахлеста составляет более 200 мм.

Требования к армирующим материалам

(1) углеродное волокно: высокопрочный тип I, 300 г/м2;

(2) клей для ремонта бетона и армированный углеродным волокном структурный клей: клей класса А.

(3) Армированный бетон и бетонные материалы (цемент, песок, камень, цемент, примесь), используемые в секции роста железобетонного ядра сваи, такие же, как и в поперечной балке, а класс прочности бетона не ниже исходного проекта.

(4) Учитывая, что армированная среда находится во влажной среде, а некоторые даже в зоне изменения уровня воды, клей для ремонта трещин в бетоне и структурный клей, соответствующий углеродному волокну, должны быть способны адаптироваться к влажной среде.

(5) Углеродные волокна и клеи для заплаток должны предоставлять сертификаты качества и сертификаты соответствия, а также отчет о стойкости к старению в условиях жары и влажности.
