Усиление плиты

Согласно проектным требованиям, в трехэтажной подземной крыше гаража № 4, ось 4-17/ось 4-G к югу от пояса после заливки оси 4-H, дополнительный стальной стержень покрытия изначально был спроектирован как HRB400 25@200, а конструкция на площадке была HRB400 14@200. Поэтому необходимо принять определенные меры по армированию для усиления конструкции пола. Рассмотрите возможность приклеивания листа из армированного углеродным волокном полимера (CFRP) для армирования.

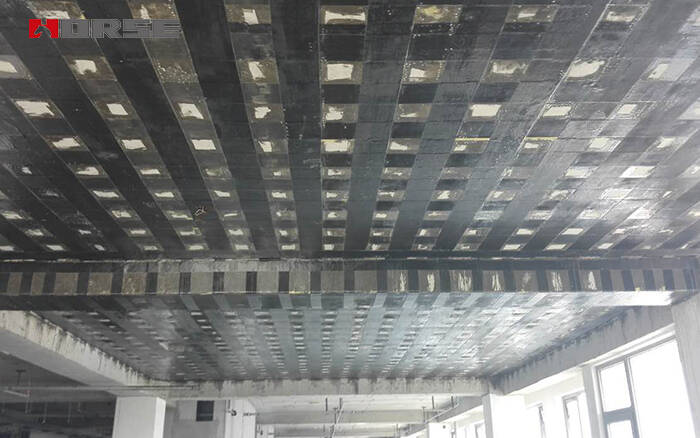

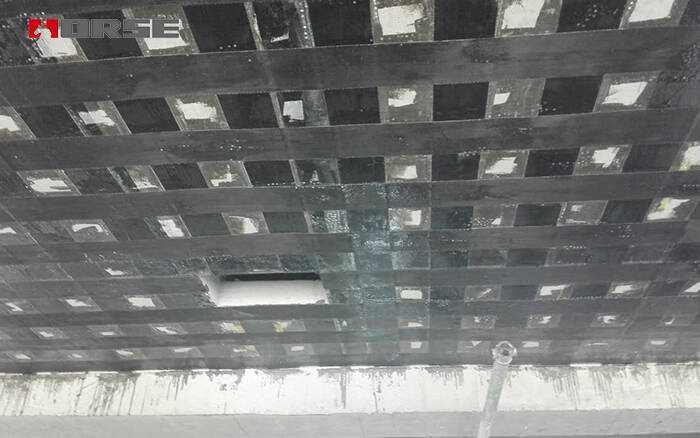

Армирование листа из армированного углеродным волокном полимера (CFRP) для плиты пола

В соответствии с максимальной поперечной площадью армирования

As =25@200-14@200

   =490.9－153.9

   =337mm²

Согласно техническому индексу стального стержня и углеродного волокна, расчетная прочность арматуры составляет: fy=360 Н/мм2

Carbon fiber design strength: Ff=3400N/mm²

 Af×Ff =Asfy

  Af = fy×As / Ff

     = 360×337/3400

     = 35.69mm²

    B=35.69/0.167=213.72mm²  ＜300mm²

После 15% сдвига площадь поперечного сечения углеродного волокна составляет:

150×2×0.85=255mm² ＞213.72mm²

Поэтому с южной стороны отлитой полосы пола для обеспечения армирования приклеивается двухслойный лист полимера, армированного углеродным волокном (CFRP), шириной 150 мм и длиной 200 мм.
