Усиление плиты

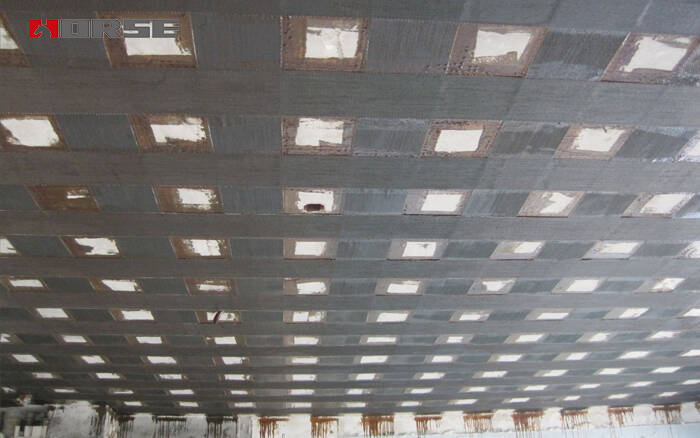

Ткань из углеродного волокна для усиления изгиба
Благодаря своей высокой прочности на разрыв, углеродная волокнистая ткань может использоваться для усиления изгиба бетонных элементов. При использовании углеродной волокнистой ткани для усиления изгиба направление связывания волокон должно быть параллельно основному направлению силы компонента.
Благодаря своей высокой прочности на разрыв, углеродное волокно может использоваться для усиления изгиба бетонных элементов. Когда углеродное волокно используется для усиления изгиба, направление связывания волокон должно быть параллельно основному направлению силы компонента. Кроме того, снижение предельной прочности углеродного волокнистого волокна также следует учитывать при расчете изгибной способности армированной конструкции.
Этот проект представляет собой отлитую на месте конструкцию из железобетонного каркаса со стеной сдвига. Первоначальная плита перекрытия имеет толщину 120, и мы намерены добавить на нее большой аквариум. Тяжелый 3,6 т, размер дна аквариума составляет 4,6 м x 1,2 м. Поскольку новая нагрузка большая, первоначальную конструкцию необходимо усилить углеродным волокном.
Схема армирования
Во-первых, необходимо усилить зону отрицательного изгибающего момента пола в части стенки сдвига, поскольку углеродное волокно нелегко закрепить, поэтому принят метод связанной стальной пластины, в этой статье он не будет подробно описан.
Для положительной области изгиба пола можно использовать ткань из углеродного волокна для его армирования. С одной стороны, когда количество CFRP велико, предел прочности плиты низок и не может в полной мере проявить свою прочность. С другой стороны, если количество материала из углеродного волокна уменьшить, он может достичь более высокого напряжения в предельном состоянии несущей способности. Однако, поскольку модуль упругости углеродного волокна близок к модулю упругости стали, пластина может быть разрушена из-за чрезмерного прогиба в условиях предельного состояния нормальной эксплуатации. Кроме того, материалы из углеродного волокна склонны к хрупкому разрушению, и прочность следует оценивать консервативно. Предельная изгибная способность укрепленной пластины рассчитывается по условию равновесия, а предельное напряжение растяжения материала из углеродного волокна составляет половину предельной прочности.

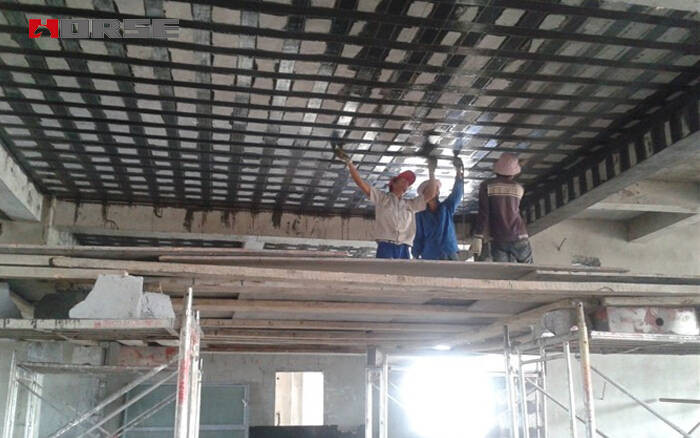

По результатам расчета вдоль короткого пролета будет наклеено двухслойное полотно из волокон шириной 200, а чистый шаг между каждыми двумя кусками полотна составит 200.
