язык: current_language
Усиление колонн

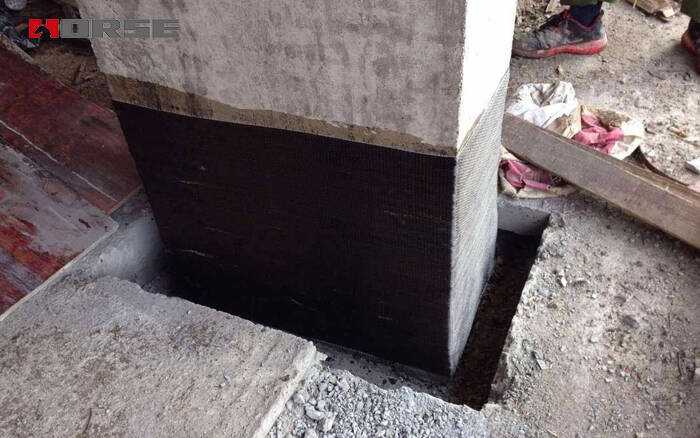

Обертка из углеродного волокна для колонны
После использования цементного раствора для устранения утечки, место упрочняется пастой из однонаправленной углеродной волокнистой обмотки, толщина углеродной волокнистой обмотки составляет 0,111 мм, а стандартное значение прочности на разрыв составляет 3000 МПа.
Обзор проекта
Из-за строительных проблем на этажах от одного до четырех имеются дефекты качества бетона, некоторые из них имеют утечку угла колонны. В соответствии с полевыми условиями дефекты качества бетона устраняются следующим образом. Высокопрочный полимерцементный раствор используется для ремонта ослабленных частей утечки угла колонны на ширину 150 мм x глубину 150 мм. После ремонта участок армируется пастой из однонаправленной обмотки из углеродного волокна, толщина обмотки из углеродного волокна составляет 0,111 мм, а нормативное значение прочности на растяжение составляет 3000 МПа.
Технический паспорт пленки из углеродного волокна
| масса | 200g/m2 |
| толщина | 0.111mm |
| плотность | 1.8g/cm3 |
| предел прочности | 3000Mpa |
| модуль Юнга | 2.0*105Mpa |
| удлинение | 1.5% |
Паспорт клея для углеродного волокна
| Паспорт клея для углеродного волокна | |||||
| Коллоидные характеристики | Прочность на сжатие (МПа) | ≥70.0 | рабочая производительность | Невертикальная подвижность (мм), 30℃ | 2.0 |
| Прочность на растяжение (МПа) | ≥40.0 | Время работы (мин), 30℃ | ＞40 | ||
| Прочность на изгиб (МПа) | ≥50.0 | Применимая температура (℃) | 5～40 | ||
| Elastic strength(MPa) | ≥2500 | ||||
| Связующая способность | Прочность на сдвиг при растяжении сталь-сталь (МПа) | ≥14 | Соотношение смешивания | A:B=2:1 | |
Прочность сцепления при растяжении с бетоном (МПа) | ≥2.5 | Время отверждения (д),25℃ | 3～7 | ||
| Растяжение стали и бетона | Повреждение бетона C60 | ||||
