Усиление колонн и балок

Обзор проекта

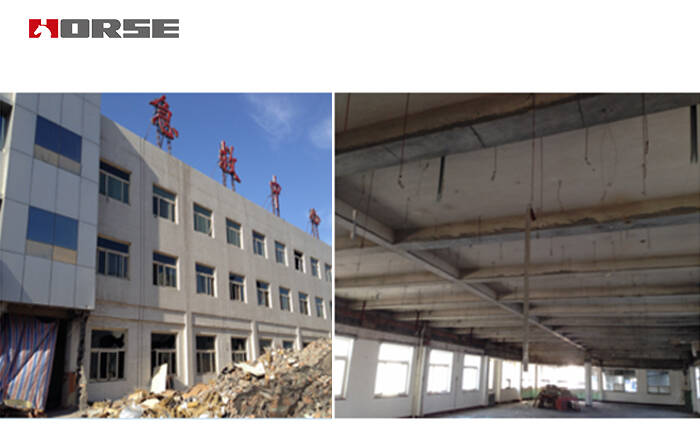

Укрепление и реформирование здания больницы. Первоначальная структура здания представляет собой трехэтажную каркасную конструкцию, форма фундамента - столбчатый ленточный фундамент. Здание имеет длину около 62 м, ширину около 15 м, площадь около 4160 м2 и высоту карниза 11,700 м. В соответствии с потребностью строительных подразделений в добавлении усиления этажей и реконструкции, вся конструкция увеличивается на один уровень с первоначальных трех этажей до четырех этажей. В то же время, чтобы удовлетворить функциональные потребности, выполняется часть расширения. Увеличиваются лестничная клетка и лифтовое помещение. Расширение составляет пять этажей. Форма конструкции - каркасная стена сдвига.

Поскольку здание не соответствует существующим требованиям использования и другим причинам, строительная группа намерена провести этажную модернизацию. Поэтому в этом укреплении здание изменено с трехэтажной каркасной конструкции на четырехэтажную каркасную конструкцию со стеной-сдвигом, а расположение конструкции и нагрузка претерпевают большие изменения. По сравнению с общим проектом армирования проект реконструкции имеет следующие характеристики:

• Сейсмостойкость исходной конструкции не отвечает требованиям действующих норм, поэтому необходимо комплексное сейсмоукрепление.

• Проект реконструкции требует добавления слоя конструкции, поэтому вес конструкции увеличивается еще больше, и соответственно увеличивается сила землетрясения. Армирование связанного углеродного полотна и арматуры стальной пластины ограничит сейсмическую несущую способность конструкции. Поэтому необходимо использовать усиление с помощью увеличения сечения для усиления структурного фундамента, а также колонны и балки каркаса и других важных элементов для соответствия требованиям проекта..

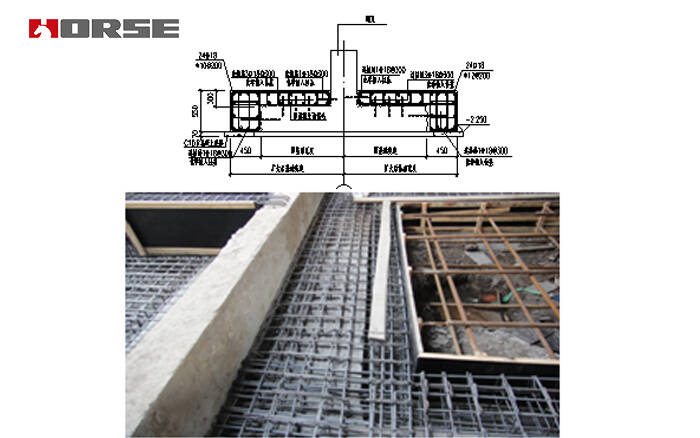

Усиление фундамента путем увеличения поперечного сечения

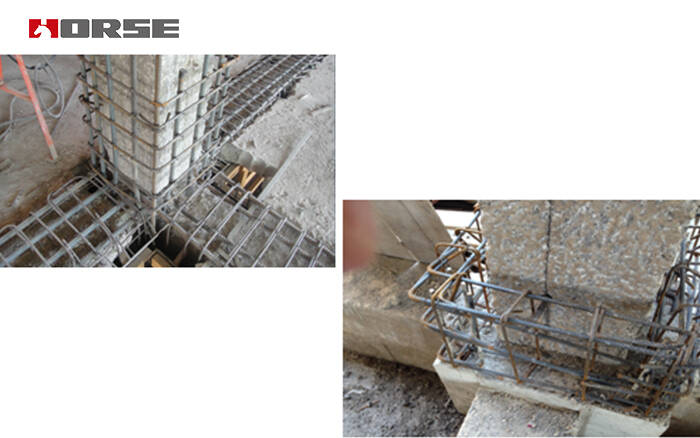

Усиление колонны каркаса увеличенным сечением

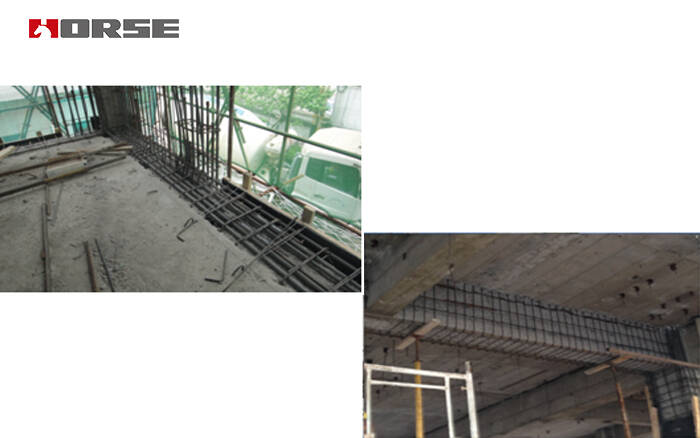

Усиление балки каркаса

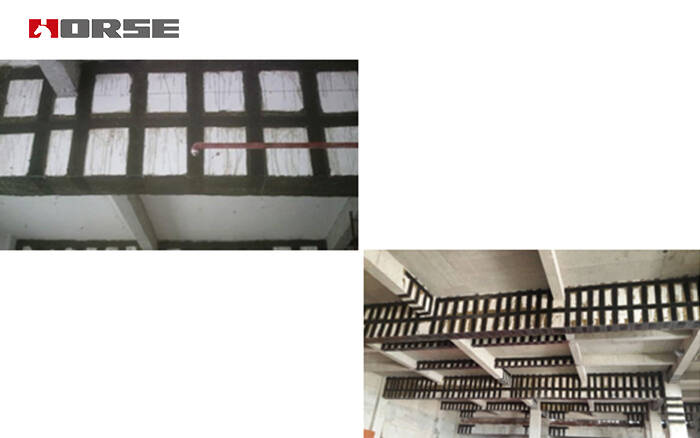

Усиление балки рамы тканью из углеродного волокна

После добавления этажа и корректировки землетрясения несущая способность важных элементов, таких как рамная балка, рамная колонна и фундамент, соответствует требованиям. Кроме того, также улучшены показатели сейсмической безопасности конструкции, особенно в этом проекте, который используется при строительстве бетонной конструкции секции рамной колонны, что успешно решило проблему балки и колонны.
