Модернизация ослабленного участка балки-колонны

1. Описание дефектов бетона:

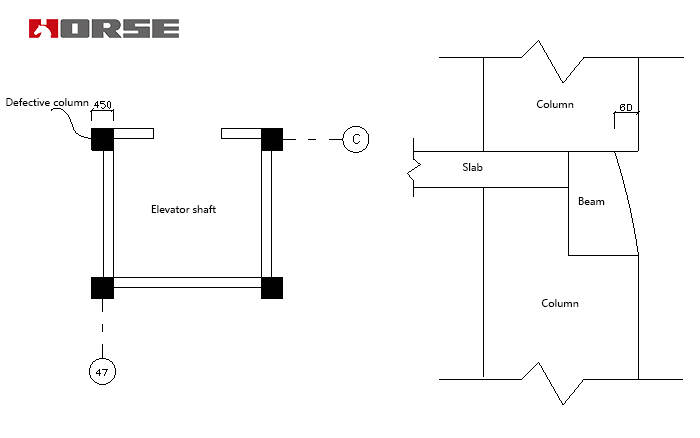

Пять колонн исходной жилой зоны в области узла балочной колонны меньше 60 мм из-за меньшего сечения балки, в результате чего сечение колонны меньше 60 мм, как показано на рисунке.

2.Ремонтные мероприятия

Для усиления компонентов используются углеродная волокнистая ткань и структурный клей. Углепластик обладает высокой прочностью на разрыв и хорошей долговечностью. Он может улучшить пластичность колонн, улучшить изгибное сопротивление балок и пластин и повысить сдвиговую способность балок и колонн.

• 1 слой стальной сетки с анкерами на поверхности дефекта балки

• Заполнение дефекта балки бетоном марки С25

• обработка поверхности

• Первый

• Выравнивание

• Нанесение клея на углеродное волокно

• Наклеивание ткани из углеродного волокна

• Защита кисти

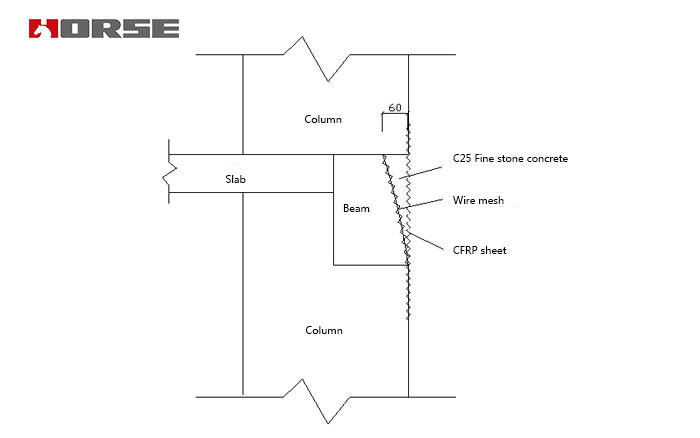

Подход к узлам показан на подробной схеме.
