Укрепление открытия

Обзор проекта

Этот проект заключается в укреплении проема монолитной плиты. Из-за проема пола исходный путь силы и армирование обрезаются в последней части. С одной стороны, внутренняя сила окружающей плиты увеличивается, и концентрация напряжений концентрируется; с другой стороны, армирование плиты уменьшается, а несущая способность уменьшается. В качестве упрощенного лечения, когда ширина отверстия, перпендикулярного направлению плиты, составляет b1000m, а количество стальных стержней составляет менее 20%, можно использовать метод компенсационного армирования для замены стального стержня (Asfy), обрезанного в плите на краю отверстия. Для облегчения строительства в качестве посткомпенсационного ребра обычно используется ткань из углеродного волокна (лист CFRP), а общее количество должно быть более 1,2 Asfy. Когда проем расположен в короткой зоне изгиба плиты, и когда волокно используется в качестве компенсации и армирования, нецелесообразно наклеивать только поверхность плиты, но не армировать нижнюю часть плиты.

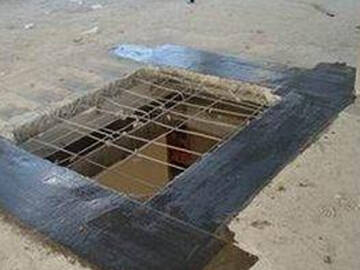

Принимая во внимание множество факторов, сначала используется углеродная волокнистая ткань высокой прочности I класса 200 г/м2 и клей класса , чтобы прикрепить 2 слоя углеродной волокнистой ткани шириной 600 мм на краю отверстия путем расчета компенсации и армирования. Согласно соответствующим правилам по армированию бетонной конструкции, каждая сторона волокнистой ткани должна быть удлинена на входе отверстия более чем на 600 мм.
