Усиление балки

Обзор проекта

В ходе проверки качества строительства интегрированного офисного здания были выявлены следующие проблемы:

1.Часть рамной балки имеет очевидные трещины в среднем пролете, которые подвержены образованию мелких и крупных трещин, а коррозия серьезна.

2. Прочность исходного проекта бетона составляет C30, а измеренная прочность бетона находится в диапазоне C20-C30.

Прочность компонента снижается из-за низкого качества строительства, однако офисное здание может быть использовано и после модернизации.

Метод усиления

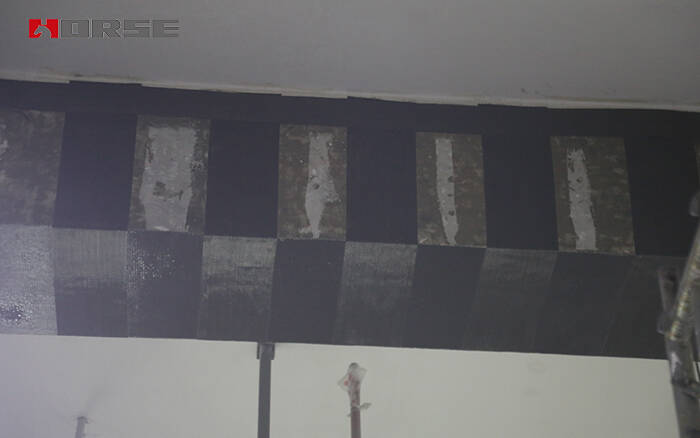

В конструкции решено использовать армированную ткань из углеродного волокна (CFRP). Необходима ткань из углеродного волокна плотностью 12 тыс. 200 г.

На рамную балку наклеены 2 слоя ткани из углеродного волокна шириной 200 мм и толщиной 0,111 мм. Верхняя часть балки оклеена 2 слоями ткани из углеродного волокна шириной 200 мм и толщиной 0,111 мм в пролете 1/3 балки и закреплена продольными слоями углеродного волокна шириной 100 мм.
