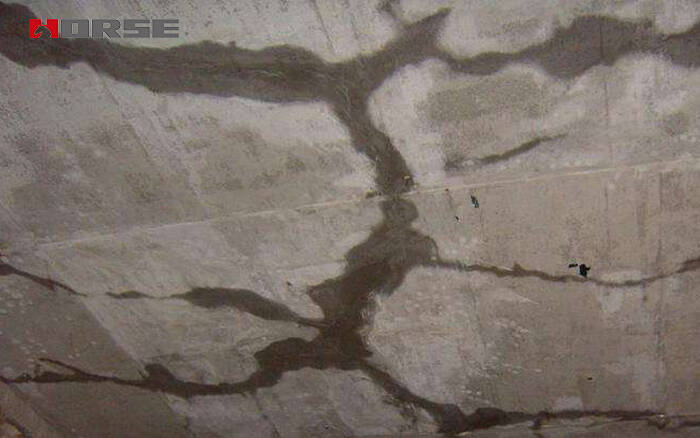

Обработка и укрепление течи трещин

Схема затирки трещин

Трещины в бетонных зданиях – одна из основных причин повреждений бетонных конструкций. Просачивание воды, вызванное трещиной, трудно устранить. Обычный метод устранения течи заключается в вырезании трещин или выводе воды на поверхность для предотвращения утечки. В результате она блокируется и начинает протекать, поскольку трещины внутри бетона неравномерны, и вода может свободно перемещаться по ним и просачиваться через относительно слабые участки.

Разметка - обработка поверхности - сшивание - заглубленная игла для затирки - герметизация клеем - затирка - удаление иглы для затирки - процесс герметизации.

После завершения работ по герметизации в течение следующей недели протечек не наблюдается.

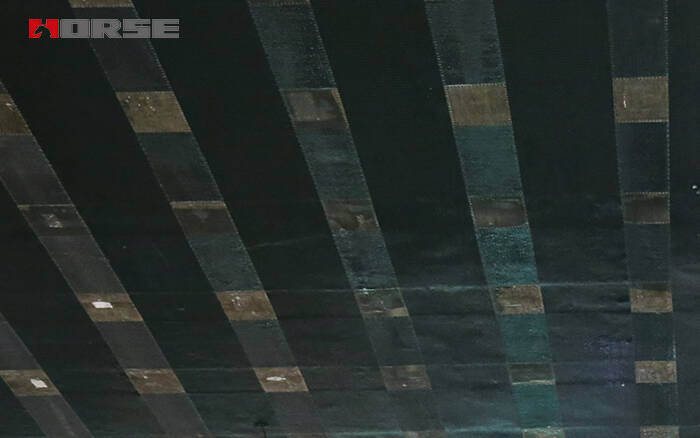

Лист CFRP, приклеенный снаружи к бетону

Требования к материалам

1) используется высокоэффективный клей для углеродного волокна с высокой прочностью сцепления.

2) Прочность на разрыв углепластика не менее 3500 МПа.

3) клей наносится с помощью обмотки углепластика.

1.Обработка бетонного основания

(1) снимите и очистите слой штукатурки с исходной трещины и дойдите до структурного слоя.

(2) выровняйте поверхность структурного слоя (стык бетонных элементов и разницу сегментов шаблона). После шлифовки разница должна быть ровной.

(3) очистите и очистите поверхность бетона.

2. Нанесите клей.

(1) Взвесьте основной компонент и отвердитель базового покрытия в указанной пропорции, поместите в контейнер и равномерно перемешайте мешалкой. Необходимое количество следует использовать в течение отведенного времени. Повторное использование большего количества растворителей запрещено.

(2) В смоляном клее для базового покрытия не допускается использование растворителей. Не следует использовать кисть, содержащую растворитель, или валик, смоченный растворителем.

(3) Равномерно нанесите смоляной клей валиком.

3. Ремонт поверхности

Вогнутые участки поверхности (соты, пеньки, небольшие отверстия и т. д.) выравниваются с помощью смоляного клея и кварцевого песка, а затем ремонтируются.

4. Наклеивание углеродной ткани

(1) Убедитесь, что поверхность склейки высохла. При температуре ниже 5°C и относительной влажности выше 85% строительство невозможно без эффективных мер.

(2) Не допускайте повреждения углеродной ткани. Не допускайте изгиба углеродного волокна в процессе резки и наклеивания.

(3) Продольный шов углеродного волокна должен располагаться на высоте 10 см над поверхностью. Место соединения следует покрыть клеевой смолой. Листы углеродного волокна не обязательно должны накладываться друг на друга по горизонтали.
