Усиление балок и плит

Обзор проекта

Данный проект представляет собой реконструкцию нового офисного здания Пекинского банка Китая. В связи с изменением функции здания, шести-, десяти-, тринадцати- и семнадцатиэтажная структура здания укреплена и реконструирована.

Для усиления конструкции использовано углеродное волокно плотностью 200 г/м². Конструкция углеродного полотна двухслойная.

Требования к проектированию

(1) Нормативное значение временной нагрузки при армировании и реконструкции плиты перекрытия не должно превышать 5 кН/м².

(2) Перед наклеиванием углеродной ткани арматурные элементы должны быть разгружены, а исходные конструктивные элементы должны быть обработаны для выявления нового конструктивного основания.

(3) Поверхность углеродной ткани промазывается раствором. Пределы огнестойкости всех компонентов должны соответствовать требованиям пожарной безопасности к основным конструкциям здания.

(5) Ключом к повышению качества строительства является выполнение следующей операции в конце каждого этапа строительства.

(6) При отделочных работах запрещается разрушать уже выполненную углеродную ткань.

Строительный контент

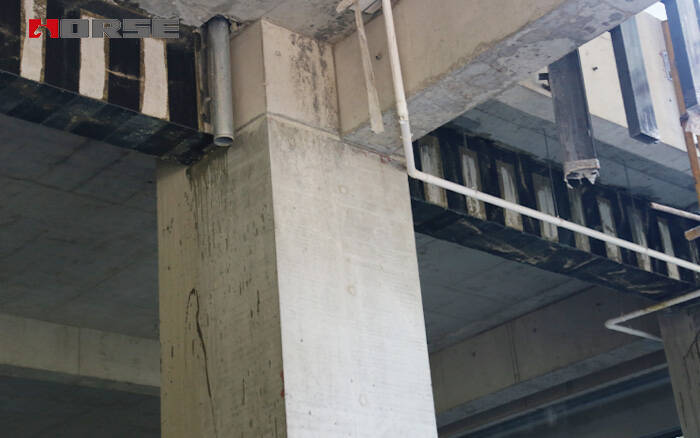

(1) шесть слоёв (1-2) - (1-4) нижней пластины оси /B-D усилены двойным 200-граммовым углепластиком.

(2) шесть слоёв (1-2) - (1-5) пола из углепластика /B-E усилены двойным 200-граммовым углепластиком.

(3) шесть слоёв (1-2) - (1-4) рамы /B-E усилены двойным 200-граммовым углепластиком.

(4) десять слоёв (1-6) - (1-7) нижней пластины оси /B-C усилены двойным 200-граммовым углепластиком.

(5) десять слоёв (1-5) - (1-8) двухэтажного 200-граммового углепластика /A-D в верхней части пола.

(6) десять слоёв (1-5) - (1-8) рамы /A-D усилены двойным 200-граммовым углепластиком.

(7) тринадцать слоёв (1-2) - (1-4) нижней части пола /A-C усилены двойным слоем углепластика плотностью 200 г.

(8) тринадцать слоёв (1-2) - (1-4) /A-D двойного армирования 200 г из углепластика в верхней части пола.

(9) тринадцать слоёв (1-2) - (1-4) /A-D каркаса с двойным слоем углепластика плотностью 200 г. (10) семнадцать (1-2) - (1-6) /A-B оси в нижней части двойной армированной углеродным волокном пасты плотностью 200 г.

(11) семнадцать (1-2) - (1-6) /A-B оси в нижней части приклеены к верхней поверхности двойной армированной углеродным волокном ткани плотностью 200 г.

(12) семнадцать (1-2) - (1-6) /осевая балка рамы A-C из двойной 200-граммовой армирующей пасты из углеродного волокна.
