Системы ремонта на основе полимеров, армированных волокном (FRP), с внешним приклеиванием стали отраслевым стандартом усиления бетонных конструкций, однако работа любой системы FRP зависит от гораздо большего, чем само волокно. Каждый компонент системы — от праймера, наносимого на бетонную поверхность, до защитного покрытия поверх отверждённого ламината — играет свою роль в обеспечении работы усиленного элемента в соответствии с проектом.

ACI 440 — авторитетное руководство по системам FRP с внешним приклеиванием — определяет материалы-составляющие, из которых складывается полная система усиления FRP. В этой статье разбирается каждый компонент, объясняется, почему он важен, и приводятся практические рекомендации для инженеров и подрядчиков, назначающих системы FRP.

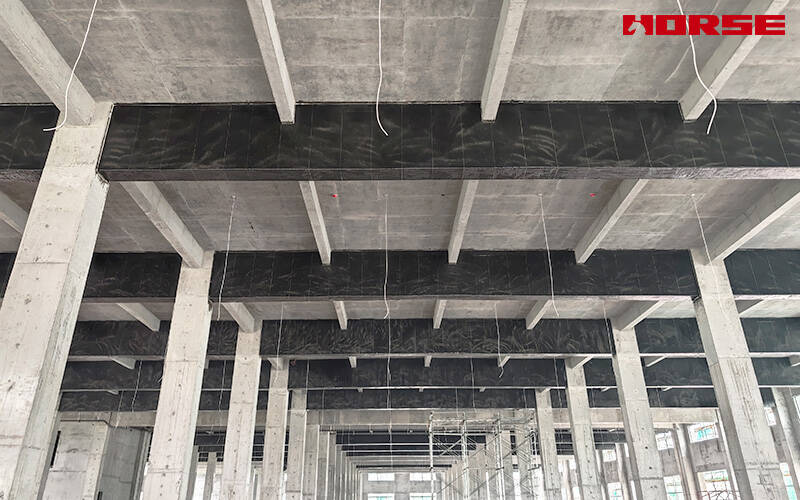

1. Система ремонта из FRP: больше, чем просто волокно

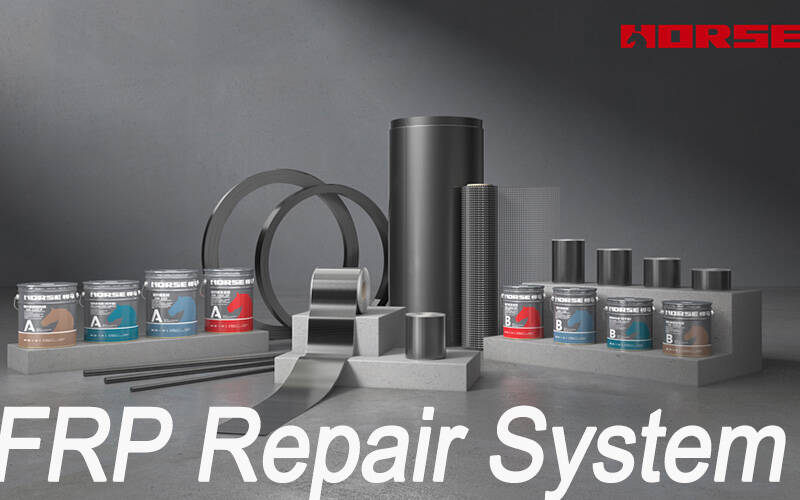

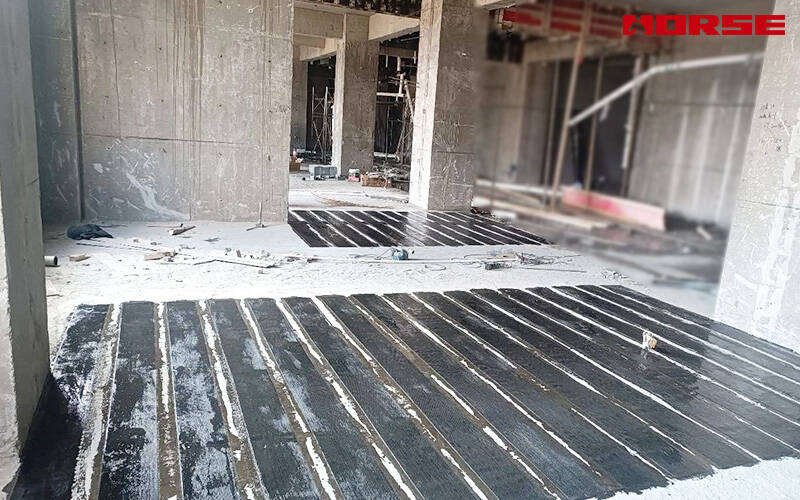

Коммерчески доступная система ремонта из FRP включает все смолы, праймеры, шпатлёвки, пропиточные смолы, клеи и волокна. Эти компоненты разрабатывались и испытывались совместно как согласованная система, а не как отдельные материалы, выбранные независимо друг от друга.

Это ключевой момент. Сцепление волокна с бетонным основанием, передача нагрузки через смоляную матрицу и экологическая долговечность отверждённой системы — всё это зависит от совместимости каждого компонента.

2. Смолы: основа передачи нагрузки

Смолы — это полимерные материалы, которые связывают систему FRP воедино и передают нагрузку между волокнистой арматурой и бетонным основанием.

3. Четыре функции смолы в системе FRP

В полной системе FRP смолы выполняют четыре различные функции в зависимости от места нанесения в последовательности слоёв.

3.1 Праймер

Праймер наносится непосредственно на подготовленную бетонную поверхность до любого другого компонента FRP. Его задача — проникнуть в поверхность бетона и обеспечить улучшенное адгезионное сцепление для пропиточной смолы или клея.

Бетон — пористый неоднородный материал с поверхностной прочностью на растяжение обычно от 1,5 до 3,5 МПа. Праймер проникает в поверхностные капиллярные поры, заполняет микропустоты и создаёт обогащённый смолой слой, который:

- Запечатывает поверхность бетона, предотвращая выход воздуха при нанесении пропиточной смолы

- Улучшает смачивание последующего слоя смолы

- Увеличивает эффективную площадь сцепления на границе «бетон — смола»

- Обеспечивает однородное основание для работ, где сцепление критично

Практическое замечание: вязкость праймера рассчитана на глубокое проникновение и обычно значительно ниже, чем у пропиточной смолы. Наносить праймер с расходом, указанным производителем (обычно 0,2–0,5 кг/м²), обязательно. Избыток создаёт слабый слой, обогащённый смолой; недостаток оставляет незапечатанный бетон, который впитывает смолу из следующего слоя.

3.2 Шпатлёвка-наполнитель

Шпатлёвка наносится после отверждения праймера. Её задача — заполнить небольшие поверхностные пустоты, такие как раковины, и обеспечить гладкую поверхность, к которой сможет приклеиться система FRP. Заполненные поверхностные пустоты также предотвращают образование воздушных пузырей при отверждении пропиточной смолы.

На бетонных поверхностях неизбежно присутствуют раковины (мелкие воздушные пустоты на поверхности опалубки), выколы и незначительные неровности. Если их не заполнить, эти дефекты приводят к:

- Захвату воздуха под ламинатом FRP и, как следствие, локальному отклеиванию

- Концентрации напряжений у краёв пустот при нагружении

- Уменьшению эффективной площади сцепления

- Потенциальным каналам влаги, ускоряющим деградацию под воздействием среды

Практическое замечание: шпатлёвка обычно представляет собой тиксотропную пасту с высоким содержанием наполнителя и наносится шпателем или резиновым скребком. Её следует наносить только после того, как праймер отвердеет до указанного производителем состояния «до отлипа» (tack-free). Нанесение шпатлёвки на влажный праймер задерживает растворители и ослабляет линию сцепления.

3.3 Пропиточная смола

Пропиточная смола — основной рабочий компонент систем FRP мокрого формования. Её задача — пропитать армирующие волокна, зафиксировать их на месте и обеспечить путь сдвиговой нагрузки для эффективной передачи усилия между волокнами.

В системе мокрого формования сухое волокнистое полотно пропитывается на площадке пропиточной смолой и наносится на подготовленную поверхность. Пропиточная смола также служит клеем между предварительно загрунтованным бетонным основанием и системой FRP, то есть выполняет двойную конструктивную роль.

Ключевые свойства пропиточной смолы включают:

- Достаточно низкую вязкость, чтобы полностью пропитать жгут волокна без сухих участков

- Достаточное время жизнеспособности, чтобы завершить пропитку и укладку до гелеобразования

- Высокую когезионную прочность для передачи сдвига между слоями волокна и в основание

- Подходящий профиль отверждения для достижения проектных механических свойств в сроки проекта

Практическое замечание: неполная пропитка — один из самых распространённых дефектов монтажа. Сухие жгуты волокна, не пропитанные полностью, создают зоны с нулевой прочностью на растяжение внутри отверждённого ламината. Контроль качества требует визуального осмотра на наличие белых или сухих участков и периодических испытаний на отрыв (pull-off) для подтверждения прочности сцепления.

3.4 Конструкционный клей

Клеи применяются в системах FRP заводского отверждения, в частности для приклеивания предварительно отверждённых ламинатов FRP (пластин) и стержней или полос FRP, заделанных вблизи поверхности (NSM), к бетонному основанию. Клей обеспечивает путь сдвиговой нагрузки между бетоном и системой усиления FRP. Клеи также используются для соединения между собой нескольких слоёв предварительно отверждённых ламинатов FRP.

В отличие от пропиточных смол, конструкционные клеи для систем заводского отверждения рассчитаны на:

- Более высокую вязкость (пастообразную консистенцию), чтобы удерживать вес ламината без сползания

- Более высокую когезионную прочность для сопротивления отслаиванию и сдвигу по линии сцепления

- Тиксотропное поведение для сохранения толщины линии сцепления на вертикальных и потолочных поверхностях

- Контролируемую экзотерму для более толстых линий сцепления без термической деградации

Практическое замечание: толщина линии сцепления для предварительно отверждённых ламинатов обычно составляет 1,5–3 мм. Недостаток клея создаёт пустоты и концентрации напряжений; избыточная толщина увеличивает деформацию ползучести при длительной нагрузке. Толщина линии сцепления при монтаже контролируется зубчатым шпателем или системой распорок, указанной производителем.

4. Волокна: несущая арматура

Волокна — это непрерывная арматура из стекла, базальта, арамида или углерода, применяемая в системах FRP. Они обеспечивают прочность и жёсткость, благодаря которым усиление FRP становится эффективным. ACI 440.2R признаёт четыре семейства волокон:

4.1 Углеродное волокно

Углеродное волокно является основным выбором для усиления конструкций благодаря превосходным механическим свойствам:

Предел прочности при растяжении: 2 400–5 000 МПа (в 5–10 раз выше конструкционной стали)

Модуль упругости: 150–250 ГПа (сопоставим со сталью)

Плотность: 1,5–1,8 г/см³ (около 1/5 плотности стали)

Химическая инертность: не подвержено влиянию щёлочности бетона

Сопротивление усталости: выше, чем у стали, при циклическом нагружении

Углеродное волокно выпускается разных классов — высокопрочное (стандартный модуль), высокомодульное и сверхвысокомодульное, — каждое со своим соотношением прочности и жёсткости. Для большинства задач усиления зданий и мостов высокопрочное углеродное волокно со стандартным модулем даёт лучший баланс между характеристиками и стоимостью.

4.2 Стекловолокно

Стекловолокно предлагает экономичную альтернативу для умеренных требований к усилению:

Предел прочности при растяжении: 800–1 500 МПа

Модуль упругости: 40–85 ГПа

Плотность: 2,0–2,5 г/см³

Электроизоляция: непроводящее, безопасно вблизи электрической инфраструктуры

Стекловолокна классифицируются по составу: E-glass (общего назначения), S-glass (повышенной прочности) и AR-glass (щёлочестойкое, содержит ≥16% диоксида циркония для прямого контакта с бетоном). Для систем внешнего приклеивания, где FRP отделён от бетона слоем клея, стандартное E-glass допустимо. Для заделанных или NSM-решений в прямом контакте с цементными материалами необходимо назначать AR-glass.

4.3 Арамидное волокно

Арамидное волокно (ароматический полиамид) обладает уникальными свойствами для специализированных применений:

Предел прочности при растяжении: 2 000–3 500 МПа

Модуль упругости: 70–125 ГПа

Плотность: 1,4 г/см³ (наименьшая среди всех конструкционных волокон)

Сопротивление удару: исключительное поглощение энергии

Ограничение: влагопоглощение, чувствительность к УФ и слабое сопротивление сжатию

Арамидный FRP применяется главным образом для усиления против взрывных воздействий, ударопрочных панелей и решений, требующих нехрупкого характера разрушения.

4.4 Базальтовое волокно

Базальтовое волокно, получаемое из вулканической породы, утвердилось как промежуточный вариант:

Предел прочности при растяжении: 1 100–1 700 МПа

Модуль упругости: 80–100 ГПа

Плотность: 2,6–2,7 г/см³

Щёлочестойкость: лучше, чем у E-glass, хотя изучена меньше, чем у углерода

Базальтовый FRP всё чаще применяется в морских сооружениях, усилении каменной кладки и текстильных системах TRM/FRCM.

5. Защитные покрытия

Защитные покрытия предохраняют приклеенную арматуру FRP от потенциально вредных воздействий среды и механических нагрузок. Покрытия обычно наносят на наружную поверхность системы FRP после достижения предписанной степени отверждения клея или пропиточной смолы.

Почему требуются защитные покрытия?

Полимерная матрица (эпоксидная смола) в системах FRP чувствительна к:

1. УФ-излучению — вызывает меление поверхности, изменение цвета и постепенную деградацию матрицы

2. Проникновению влаги — может пластифицировать смолу и со временем снизить сцепление волокна с матрицей

3. Механическим повреждениям — удар, истирание и вандализм могут обнажить волокно

4. Химическому воздействию — кислоты, растворители и топливо могут разрушать смоляную матрицу

5. Пожару — эпоксидные матрицы теряют конструктивную целостность выше 65–80°C (температура стеклования, Tg)

Работа системы усиления FRP определяется взаимодействием всех материалов-составляющих, а не одним лишь волокном. Структура материалов-составляющих по ACI 440.2R даёт инженерам чёткую основу для назначения, проверки и монтажа систем FRP:

Смолы должны демонстрировать совместимость с бетонным основанием, волокном и окружающей средой, обеспечивая при этом способность к заполнению, технологичность и механические свойства, необходимые для данного применения.

• Четыре функции смолы (праймер, шпатлёвка, пропиточная смола, клей) служат каждая своей конструктивной цели в последовательности слоёв системы.

• Волокна (углерод, стекло, арамид, базальт) обеспечивают прочность и жёсткость, а выбор определяется конструктивными требованиями и условиями эксплуатации.

• Защитные покрытия ограждают отверждённую систему от УФ, влаги, механических повреждений и огня.

• Квалификация системы подтверждает согласованность сборки, и любая замена компонента аннулирует эту квалификацию.
