Почему существующие плиты нуждаются в усилении

Бетонные плиты перекрытия являются одними из наиболее нагруженных элементов любого сооружения. За срок службы здания требования, предъявляемые к плитам, часто меняются.

Какова бы ни была причина, инженеры сталкиваются с одним и тем же основополагающим вопросом: как повысить несущую способность плиты без полного сноса и замены?

Это руководство охватывает весь спектр доступных инженерам методов усиления плит — от традиционных техник до современных композитных систем — с практическим взглядом на то, когда каждый подход наиболее уместен.

Прежде чем выбирать метод, необходимо понять, что нужно плите и как она может разрушиться.

Типичные причины

• Рост временных нагрузок — изменение назначения здания, более тяжёлое оборудование, новые требования норм

• Коррозия внутренней арматуры — проникновение хлоридов от противогололёдных солей или морского воздействия

• Деградация бетона — карбонизация, сульфатная атака, повреждения от циклов замораживания-оттаивания, щелочно-кремниевая реакция

• Недостатки проектирования или строительства — устаревшие расчётные предпосылки норм, замена материалов, недостаточный защитный слой арматуры

• Потери натяжения — ползучесть, усадка или коррозия канатов, снижающие эффективное предварительное напряжение

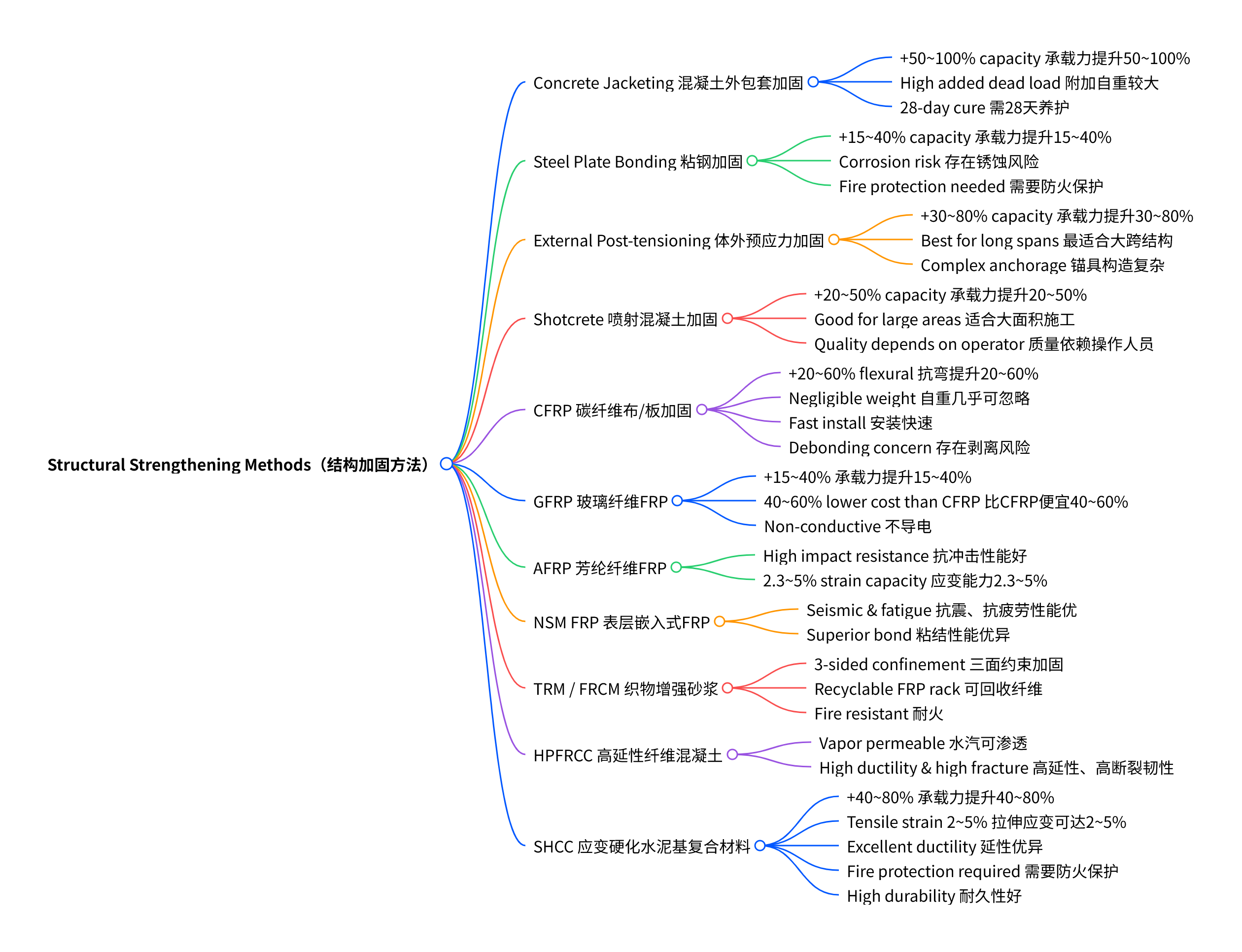

Методы усиления плит

Сводное сравнение методов

Выбор подходящего метода

Не существует единственного "лучшего" метода для любого проекта усиления плит. Правильный выбор зависит от:

Конструктивные требования. Какой прирост несущей способности необходим? Определяющий вид разрушения — изгиб, продавливание или поперечная сила в одном направлении? Нужна ли плите большая жёсткость, большая прочность или и то, и другое?

• Ограничения доступа. Возможен ли доступ к плите снизу, сверху или с обеих сторон? Занят ли вышележащий этаж? Свободен ли доступ к нижней поверхности или требуется демонтаж потолочных систем?

• Условия окружающей среды. Подвержена ли плита воздействию влаги, химикатов, хлоридов или высоких температур? Эти факторы влияют на долговечность системы усиления.

• Требования по огнестойкости. Должна ли система усиления сохранять свой вклад в несущую способность при пожаре? Неорганические системы (TRM, торкрет-бетон, UHPFRC) обладают собственной огнестойкостью; системы на эпоксидной основе (CFRP, GFRP, AFRP) требуют защитных покрытий.

• График и режим эксплуатации. Как быстро необходимо завершить усиление? Можно ли освободить здание или зону на время работ? Для эксплуатируемых зданий лёгкие системы FRP дают решающее преимущество.

• Бюджет. Стоимость материалов, затраты на труд и косвенные затраты (простой, упущенная выручка) влияют на общую стоимость проекта. Самый дешёвый по материалу вариант может оказаться не самым экономичным с учётом сроков монтажа и неудобств для здания.

• Соответствие проектной норме. Выбранный метод должен соответствовать применимым нормам проектирования (ACI 440.2R, fib Bulletin 14, EN 1992, местные нормы) и иметь документально подтверждённые данные испытаний в обоснование принятых предпосылок.

Усиление плит — хорошо развитая область с широким спектром проверенных методов. Традиционные техники — железобетонная рубашка, приклеивание стальных пластин, внешнее натяжение и торкрет-бетон — остаются обоснованным выбором для многих проектов, особенно там, где требуются большие приросты несущей способности или первостепенное значение имеет огнестойкость. Современные композитные методы — CFRP, GFRP, AFRP, NSM FRP, TRM/FRCM, UHPFRC и SHCC — дают убедительные преимущества там, где важны скорость, минимальный вес, снижение неудобств или специфические эксплуатационные характеристики (коррозионная стойкость, огнестойкость, пластичность).
