Устареющая инфраструктура мостов во всем мире требует инновационных и эффективных методов укрепления для повышения их несущей способности и продления срока их службы. Среди новых решений система углепластика после натяжения получила значительное внимание как передовой метод армирования бетонных мостов. Эта передовая технология сочетает в себе высокую прочность углепластика на разрыв с преимуществами предварительного натяжения, предлагая легкую, прочную и устойчивую к коррозии альтернативу традиционной стальной арматуре.

Проблемы в укреплении обычных мостов

Традиционные методы укрепления бетонных мостов, такие как наружное склеивание стальной пластины или бетонная оболка, имеют несколько ограничений:

Коррозионная восприимчивость стали приводит к долгосрочным проблемам долговечности.

Тяжелый вес увеличивает мертвую нагрузку, требуя дополнительной структурной поддержки.

Трудоемкий монтаж приводит к длительным срокам строительства и перебоям в движении.

Эти проблемы привели к разработке передовых композитных материалов, таких как углепластик, которые обладают превосходными механическими свойствами и устойчивостью к деградации окружающей среды.

Что такое система углепластика после натяжения?

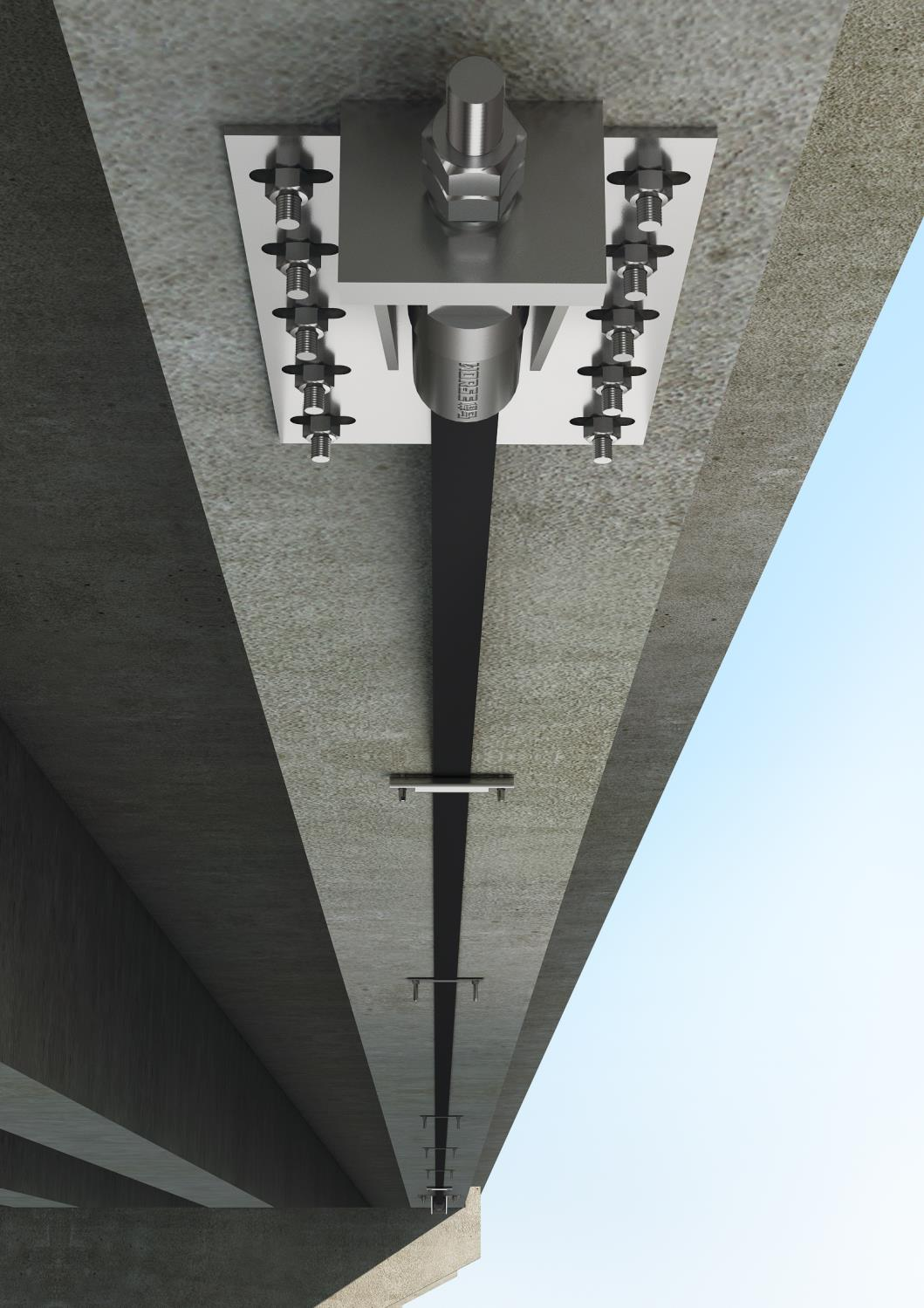

Система CFRP напряжения столба предварительный структурный усиливая метод где высокопрочный углерод волокн-усиленный полимер (CFRP) плиты напрягнуты (поднапряженные) и скреплены к зонам напряжения конкретных прогоней моста. Этот метод повышает несущую способность моста путем введения сжимающих напряжений, которые противодействуют растягивающим напряжениям, тем самым уменьшая образование трещин и улучшая структурные характеристики.

Ключевые компоненты:

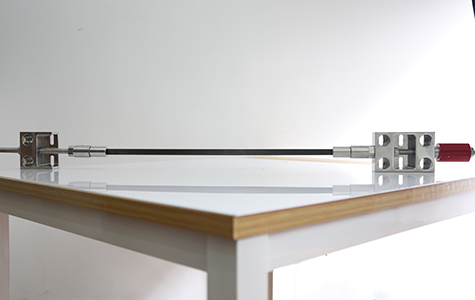

Углепластик пластины:

Легкие, высокопрочные полосы из углеродного волокна (обычно толщиной 1,2-1,4 мм).

Состав материала: высокопрочные углеродные волокна, встроенные в матрицу из эпоксидной смолы.

Прочность на растяжение: ≥ 2800 МПа (по сравнению с 400-500 МПа для типичной стальной арматуры)

Модуль пластичности: ≥ 165 ГПа

Варианты толщины: стандартные толщины 1,2 мм, 1,4 мм и 2,0 мм

Варианты ширины: стандартная ширина 50 мм, 100 мм и 150 мм

Плотность: ³ 1,6 г/км (около 1/5 веса эквивалентных стальных пластин)

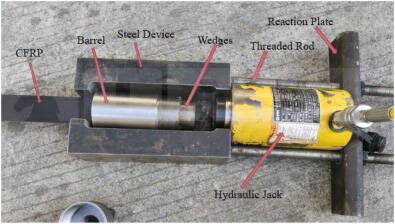

Поднапряженные анкеры:

Механические или клеевые системы, которые применяют и поддерживают натяжение.

Натяжные анкеры: гидравлические домкраты, способные прикладывать до 600 кН предварительного напряжения.

Постоянные анкеры: Коррозионностойкие компоненты легированной стали с емкостью нагрузки соответствуя прочности CFRP

Элементы переноса нагрузки: специально разработанные зажимные устройства для обеспечения равномерного распределения напряжений

Структурный клей:

Высокопроизводительная эпоксидная смола для склеивания углепластика с бетоном.

Двухкомпонентный эпоксидный клей со следующими ключевыми свойствами:

Прочность на растяжение: ≥ 30 МПа

Прочность на сдвиг: ≥ 18 МПа

Относительное удлинение при разрыве: ≥ 1,5%

Диапазон рабочих температур: от-40 ° C до + 80 ° C

Почему этот метод превосходит традиционные методы?

Ограничения традиционных методов укрепления

Преимущества пост напряжения CFRP пластины системы

Более высокая прочность и жесткость-углепластик имеет прочность на разрыв в 5-10 раз больше, чем сталь при доле веса.
Коррозионная стойкость-в отличие от стали, углепластик не ржавеет, что снижает долгосрочные затраты на техническое обслуживание.
Минимальное добавление веса-не значительно увеличивает мертвую нагрузку моста.
Поднапряженный эффект-активно противодействует растягивающим напряжениям, задерживая образование трещин.

Быстрая установка-Может применяться с минимальным нарушением трафика.
Длительный срок службы-углепластик обладает отличной усталостной стойкостью, обеспечивая долговечность при циклических нагрузках.

Преимущества производительности и технические преимущества

Метрики структурных характеристик

Особенности долгосрочной долговечности

Коррозионная стойкость: нулевые потери от коррозии более 100 + лет срока службы

Ползучесть: <0,5% деформации при длительной нагрузке после 50 лет

Устойчивость к окружающей среде: УФ-стабильное покрытие сохраняет прочность 95% после 30 лет воздействия

Огнестойкость: 2-часовая огнестойкость с опцией вспучивающегося покрытия

Будущие события и направления исследований

Интеллектуальные ламинаты CFRP: интеграция волоконно-оптических датчиков для мониторинга состояния конструкций в реальном времени

Автоматизированная установка: роботизированные прикладные системы для повышения точности и скорости
