Процесс строительства  Тарелки CFRPдля укрепления

Подготовка к строительству, базовая обработка поверхности, подготовка смолы из углеродного волокна, пластины CFRP, неподвижные пластины CFRP, защита поверхности.

Подготовка к строительству

Составьте план строительства, подготовьте инструменты и материалы.

Базовая обработка поверхности

1) конкретная матрица

Удалите поверхностное масло, пыль и другие рыхлые агрегаты, отремонтируйте большие неровные части или отверстия на поверхности, чтобы сделать поверхность достаточной.При необходимости необходимо использовать мягкие пескоструйные, шлифовальные или другие конструктивные методы, которые хороши для сцепления (обратите внимание, что внутренняя сила бетонного материала основания должна быть выше 1).5Н/мм2 для внешнего усиления.

2) стальная матрица

Для удаления поверхностной пыли, масла и смазки, ржавчины, ржавчины, прокатной поверхности, очистки под высоким давлением, шлифования или пескоструйной консультации;

3) Древесная матрица

Удалите поверхностное масло, смазку и примеси, пескоструйную обработку или шлифование, чтобы сделать его грубым.

Подготовка смолы из углеродного волокна

1) строго в соответствии с пропорцией 2:1 основного агента и отверждающего агента, предусмотренной в смоле, взвешивая ее, загружая в контейнер, равномерно перемешивая с агитатором.

2) гармоническое количество не должно быть чрезмерным, с тем чтобы оно использовалось в течение доступного времени.

Внешне связанные пластины CFRP

(1) пластина из углеродного волокна должна быть разрезана по размеру в соответствии с требованиями конструкции.

(2) протирайте поверхность пластины из углеродного волокна без пыли.Когда два слоя необходимы, две стороны нижней пластины из углеродного волокна должны быть очищены.

(3) Протирать чистую пластину из углеродного волокна следует сразу же почистить конструкционный клей.Центр клеевого слоя должен быть арочной.Средняя толщина должна быть не менее 2 мм.

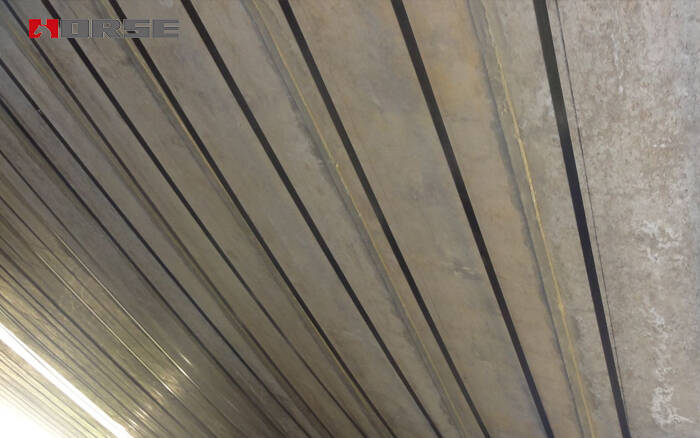

(4) должна быть покрыта пластиной из углеродного волокна с клеем, мягко нажатым на необходимость вклеивания места.Резиновый ролик равномерно уплотняется в направлении волокна, а клей экструдируется с обеих сторон, чтобы обеспечить плотное и отсутствие отверстия.При параллельном наклеивании ряда пластин из углеродного волокна зазор между двумя полосками должен быть не менее 5 мм;

(5) Прилипание к двум слоям пластины из углеродного волокна должно быть непрерывно наклеено.Когда он не может быть наклеен сразу, нижняя доска из углеродного волокна должна быть снова очищена перед началом пасты.

Fixed CFRP пластины

(1) удалить избыток клея из окружающей области, закрепить его стальной рамой, правильно нажать и выжать крошечную жидкость клея вокруг, чтобы соответствовать требованиям.

(2) Если есть пробелы или недостаток клея, наполните его клеем.

Поверхностная защита

Если армирующий элемент нуждается в противопожарной защите, это может быть чистка огнеупорного покрытия после отверждения.
