Усиление колонн старого жилого дома

Проект обеспечивает повышение сейсмостойкости и несущей способности прямоугольных железобетонных колонн каркаса жилого дома. Обследование фактического состояния выявило недостаточное поперечное обжатие сталью, недостаточное сопротивление сдвигу и низкую пластичность, что подвергает колонны хрупкому сдвиговому разрушению при расчётных гравитационных и сейсмических нагрузках.

Тяжёлые традиционные схемы усиления, включая железобетонную и стальную обоймы, были отклонены из-за существенного увеличения сечения, потери свободного пространства и длительного нарушения проживания. Проект принял тонкое решение внешнего обжатия CFRP, разработанное специально для ограничений прямоугольного сечения, чтобы усилить пассивное обжатие бетона, предотвратить откол бетона и перевести хрупкий характер разрушения в пластический.

Выявленные дефекты: недостаточное поперечное армирование, низкая деформационная способность, недостаточная прочность на сдвиг, несоответствие обновлённым сейсмическим требованиям.

Цель расчёта: повысить эффективное обжимающее давление на бетон ядра, увеличить несущую способность при осевом сжатии и сдвиге, улучшить гистерезисное рассеяние энергии и обеспечить сейсмическую пластичность без изменения наружных размеров колонны и без сокращения полезной площади этажа.

Материал и технические характеристики

Армирующая ткань: высокопрочная однонаправленная углеродная ткань, ориентированная в кольцевом направлении для обжатия; число слоёв определяется расчётом обоймы.

Матрица: двухкомпонентный конструкционный пропиточный эпоксидный состав, разработанный для бетонного основания, обеспечивающий полную пропитку волокна и долговечное сцепление.

Схема усиления

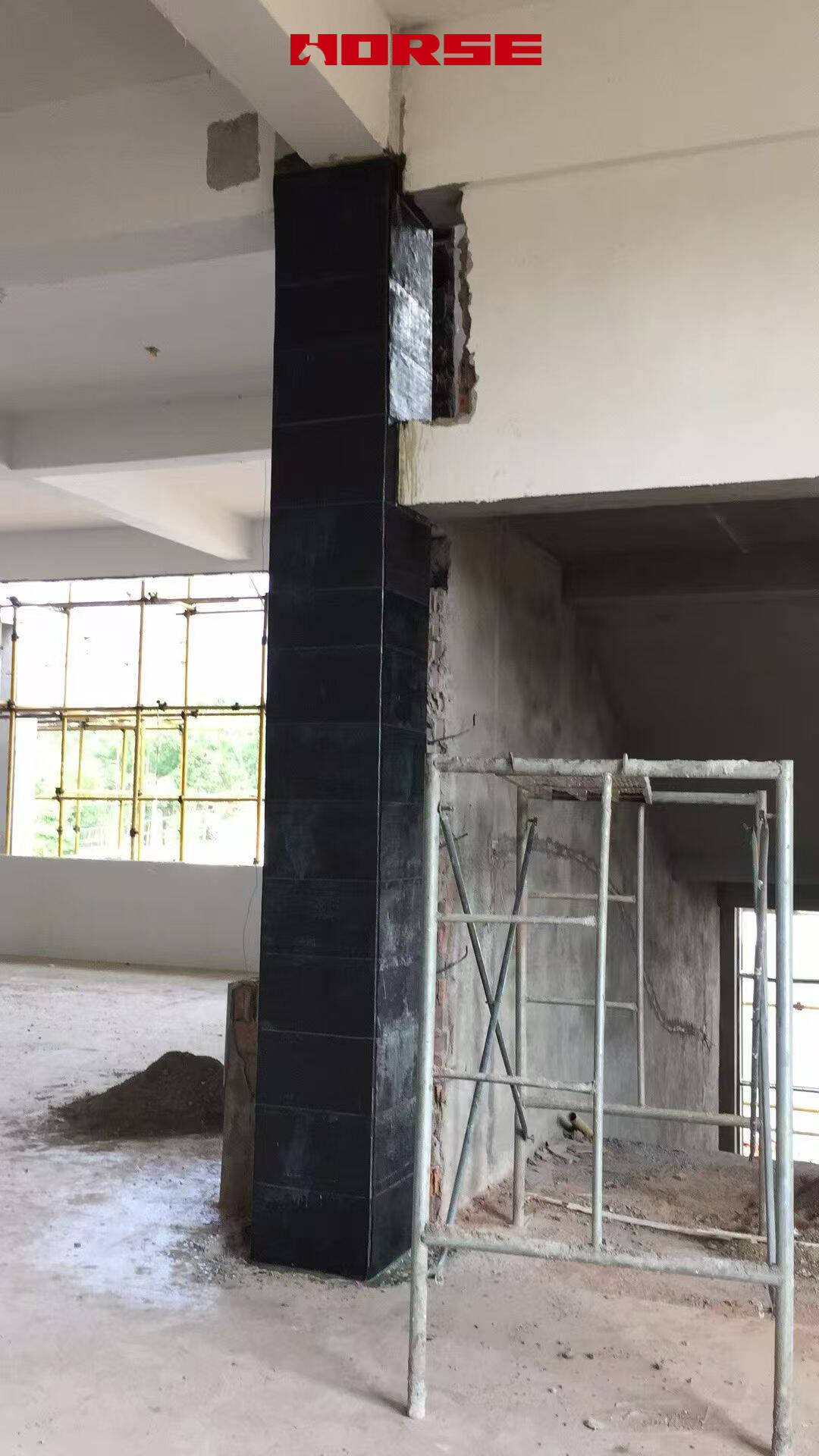

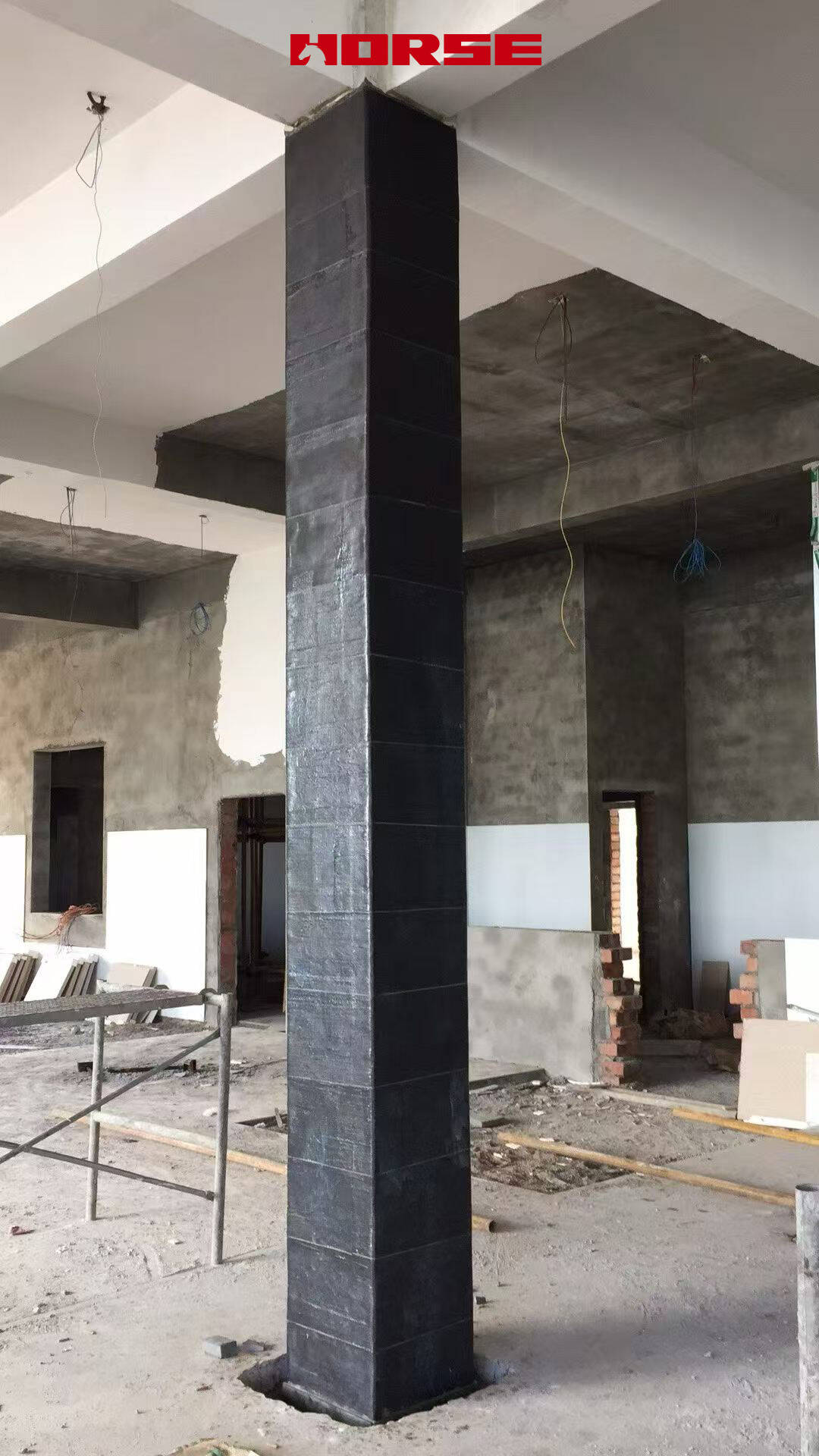

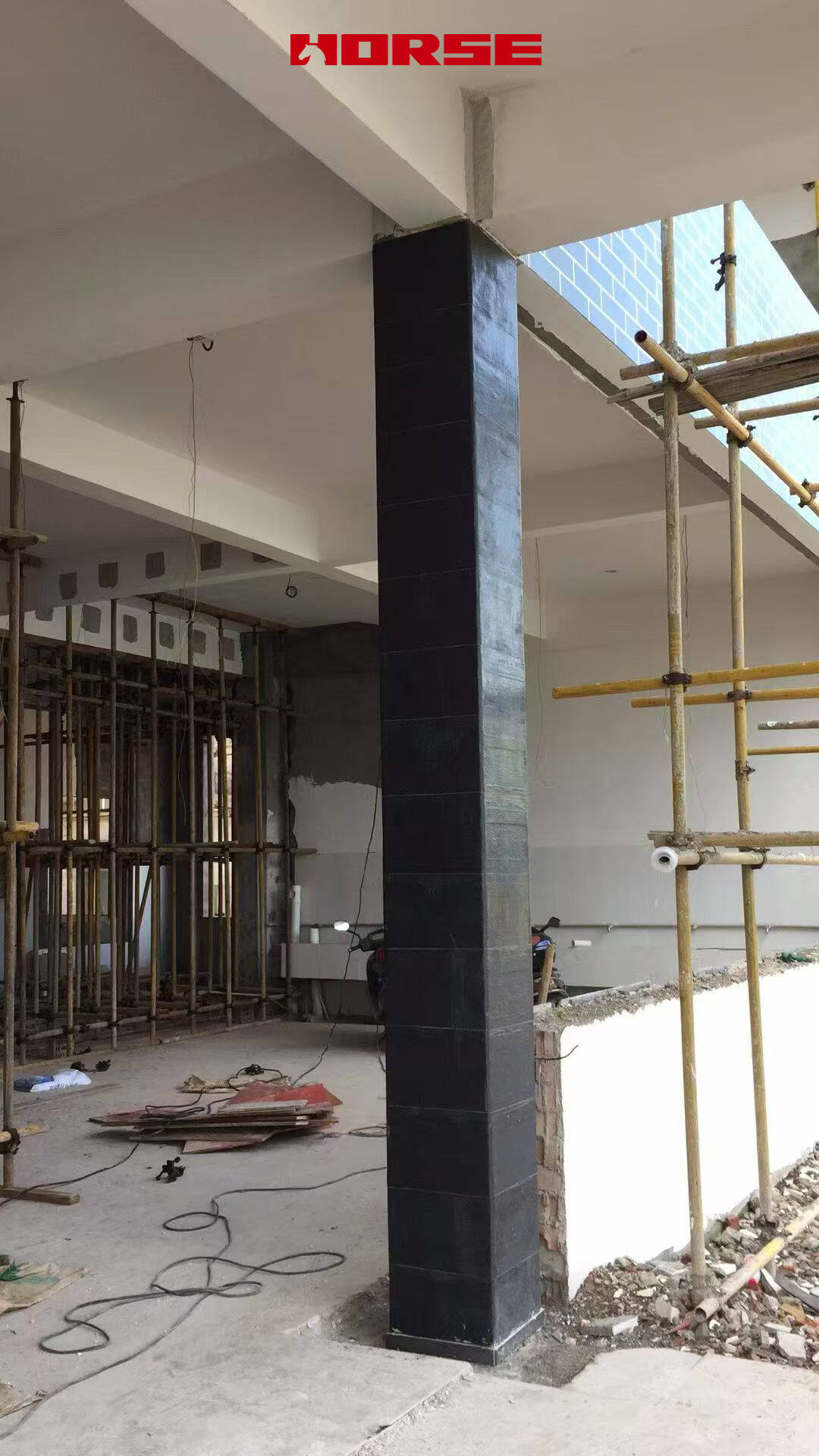

Замкнутая кольцевая обойма на всю высоту. Углеродная ткань наклеивалась непрерывными горизонтальными полосами по всей высоте каждой колонны, от основания до узла сопряжения с ригелем. Замкнутый контур создаёт кольцевое растяжение в ткани, обжимает бетон ядра и повышает несущую способность и пластичность колонны без изменения геометрии сечения.

Более высокая несущая способность и пластичность обоймённых колонн без изменения сечения колонны — ответ на путь передачи нагрузки, не имеющий резервирования. Практически нулевой добавленный вес, поэтому существующие фундаменты не получили дополнительной нагрузки. Нет потери продаваемой площади этажа, что защищает основной актив владельца. Быстрый и тихий монтаж, совместимый с идущей отделкой и с проживанием жильцов. Единообразная и одинаковая схема усиления на всех колоннах здания.
