Реконструкция и усиление коммерческого здания

Предпосылки проекта

Здание — устаревшее коммерческое строение, запланированное к реконструкции и смене функционального назначения. При переходе к новому использованию с иными нагрузками существующий железобетонный каркас был подвергнут техническому обследованию. Обследование выявило типичные дефициты старых коммерческих зданий: недостаточное обжатие колонн, нехватку несущей способности на срез у концов балок и ограниченную способность стен к восприятию среза в своей плоскости — всё это усугубляется ростом эксплуатационных нагрузок и действующими сейсмическими требованиями.

Материалы и характеристики

Система усиления — двухкомпонентная укладка wet lay-up:

• Углеродная ткань — высокопрочная однонаправленная ткань, поставляется в рулонах и пропитывается на объекте;

• Клей для пропитки углеродной ткани — эпоксид низкой вязкости, пропитывающий ткань и связывающий её с бетонным основанием, вместе с совместимой грунтовкой и выравнивающей шпатлёвкой.

Схема усиления по элементам

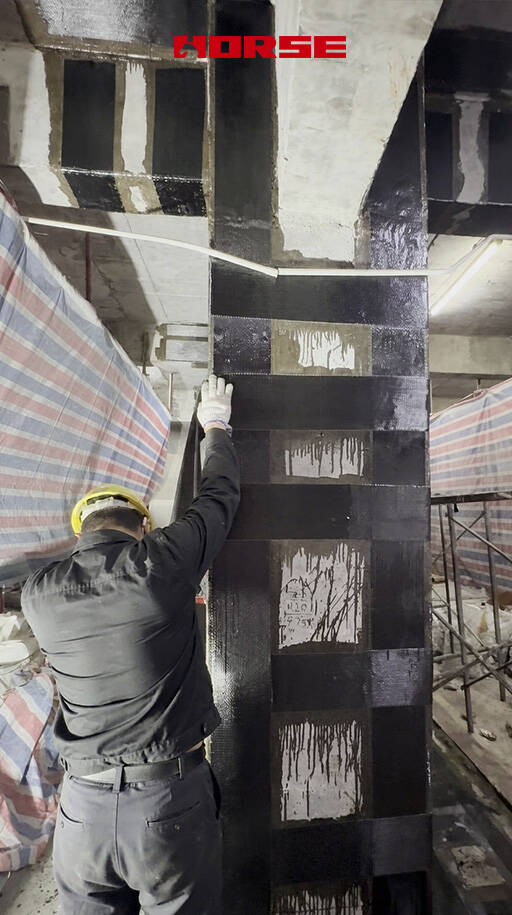

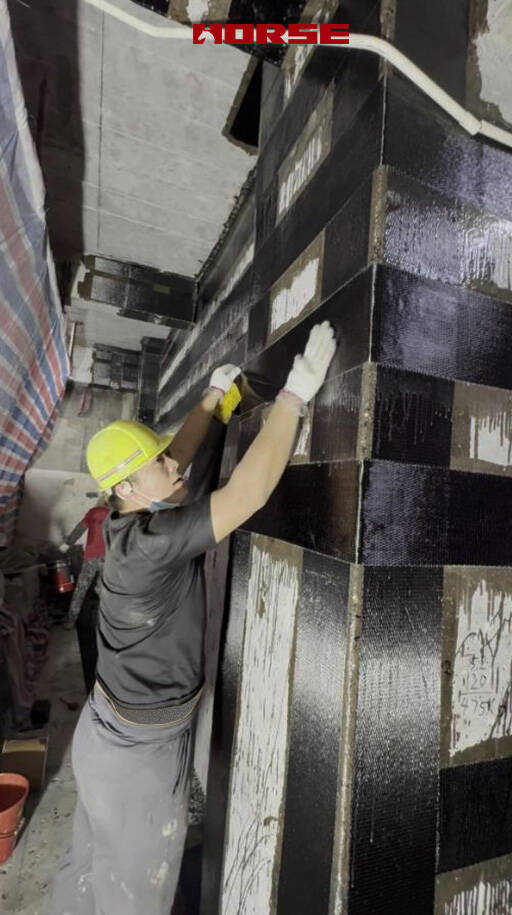

• Колонны — полное обжатие обоймой. Углеродная ткань наматывалась на колонны непрерывными кольцевыми полосами. Обойма обжимает бетонное ядро, повышает несущую способность на сжатие и улучшает пластичность, устраняя риск хрупкого разрушения старых колонн с недостаточным обжатием.

• Концы балок — локальное усиление в узлах балка-колонна. Углеродная ткань наносилась только на концы балок, примыкающие к узлам балка-колонна, для восприятия повышенных среза и момента, сосредоточенных в этих критических зонах.

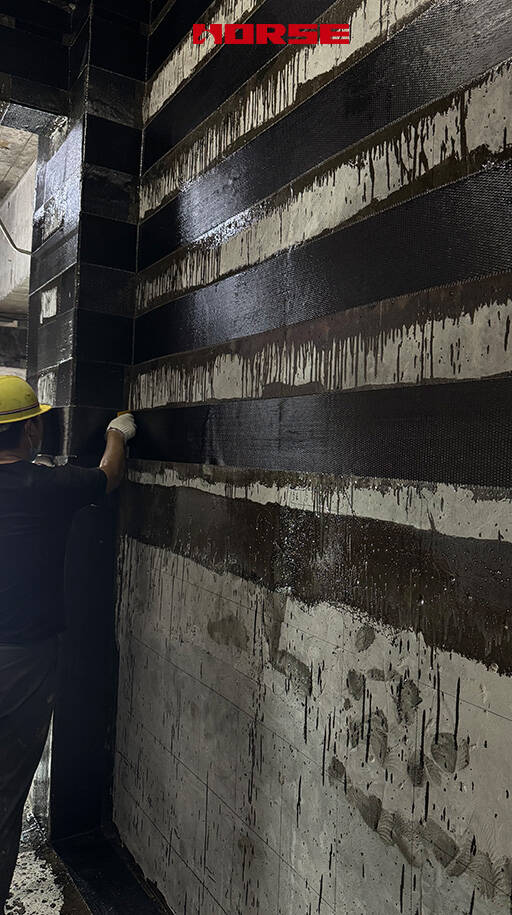

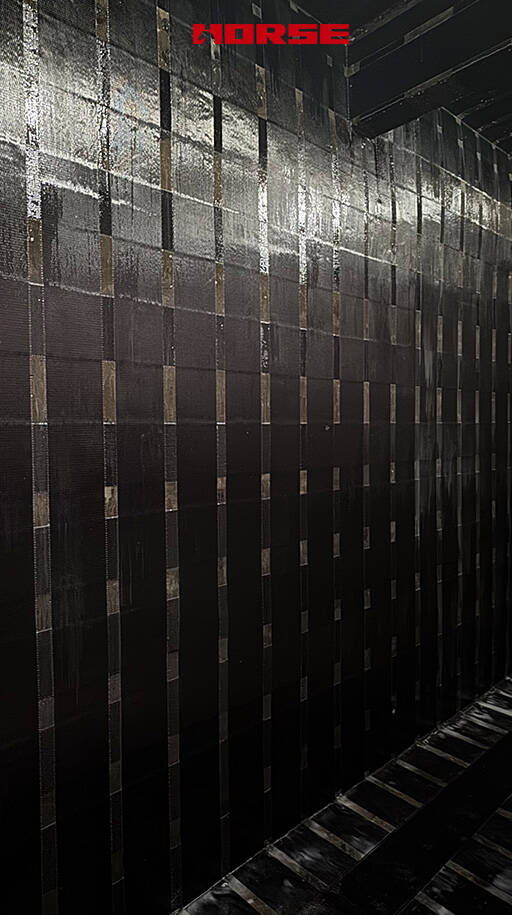

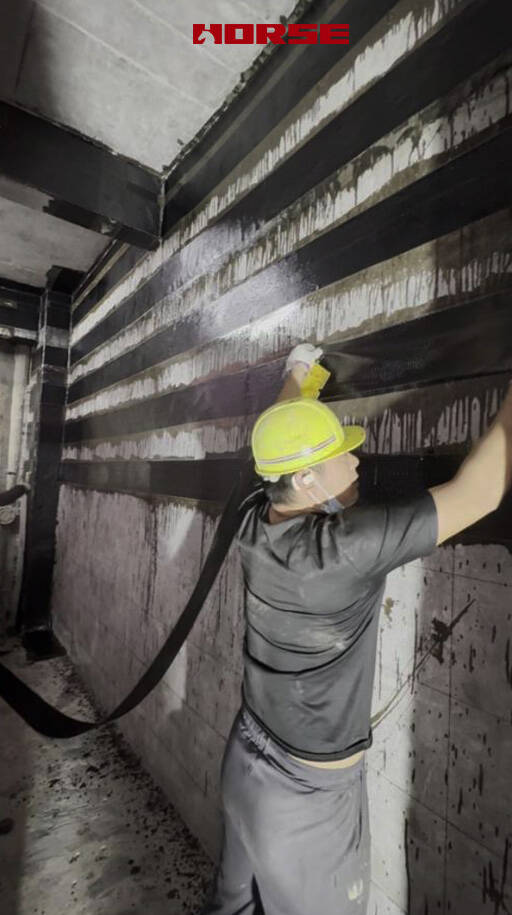

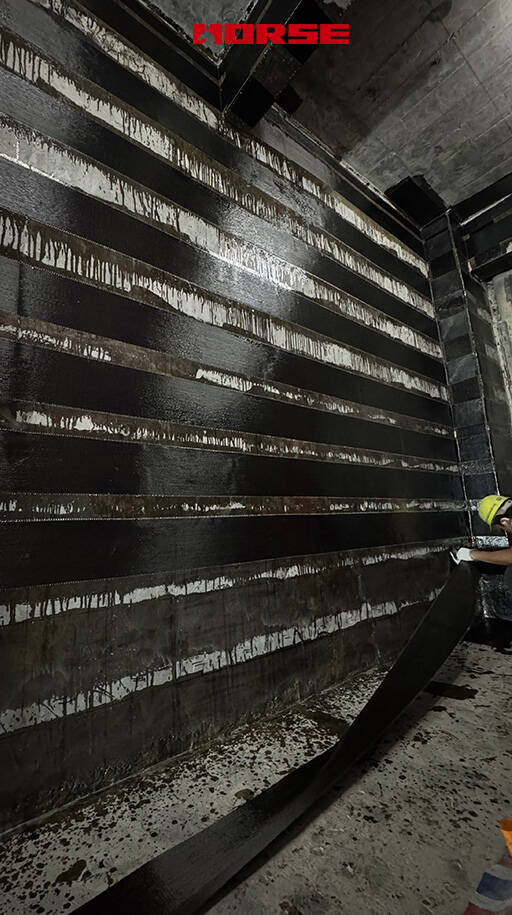

• Стены-диафрагмы — усиление горизонтальными полосами. Горизонтальные полосы углеродной ткани наносились по поверхностям стен в виде перекрывающихся лент, повышая несущую способность на срез в плоскости и улучшая вклад стены в общую сейсмостойкость.

Результаты и преимущества

• Прирост несущей способности колонн, концов балок и стен-диафрагм без увеличения сечения;

• Практически нулевой дополнительный вес, что защищает существующие фундаменты;

• Без потери полезной площади — важно для коммерческой реконструкции;

• Быстрый монтаж с низким уровнем шума, выполняемый параллельно с отделкой, сокращает общий график.
