Усиление торгового центра после удаления плиты

Тип проекта: Реновация коммерческого торгового центра и конструкционное усиление

Система усиления: Наружное наклеенное полотно CFRP — изгиб, сдвиг и обойма

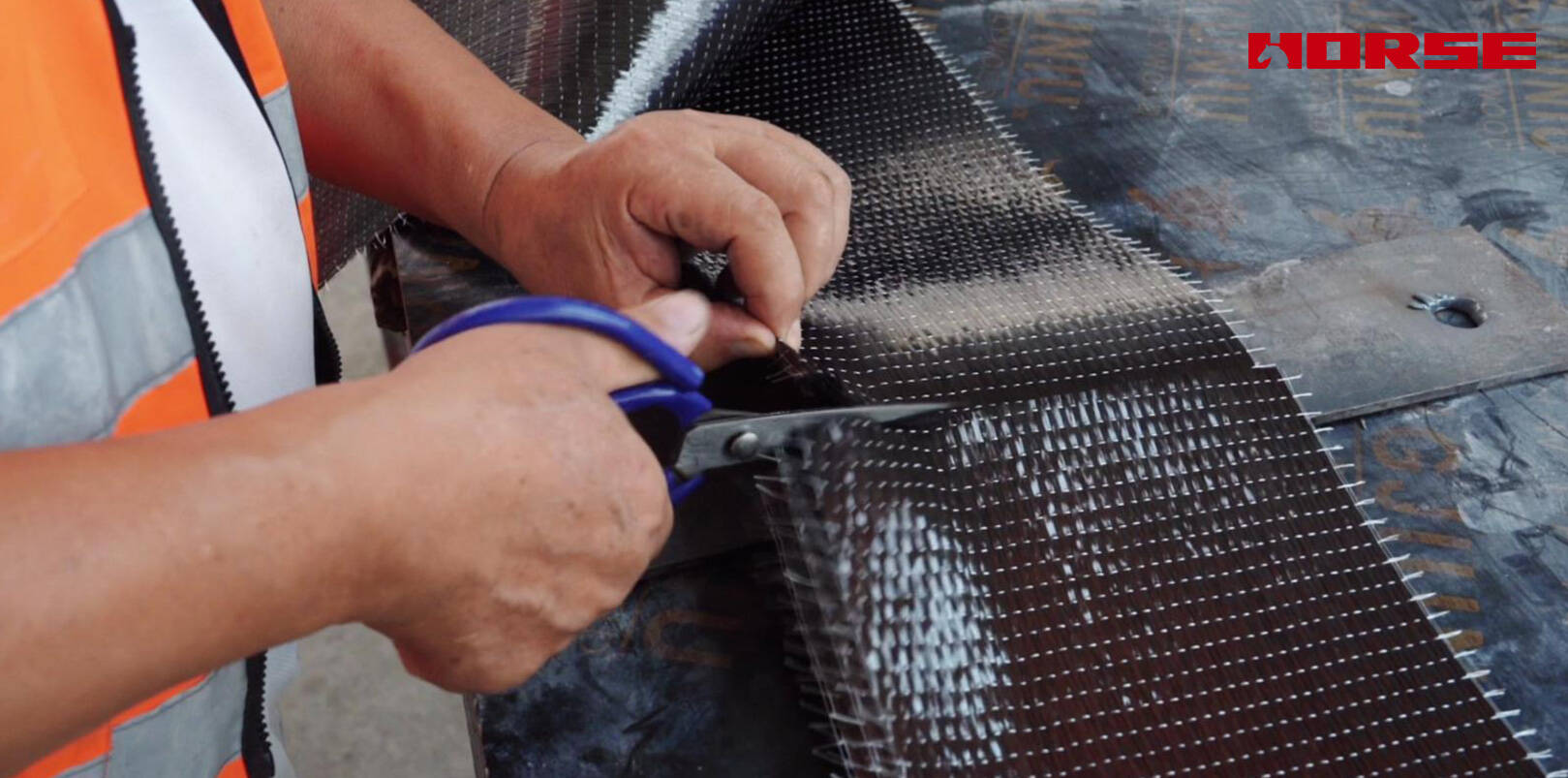

Продукция: Однонаправленное углеродное полотно Horse Construction HM-series с совместимой системой пропиточного клея

Проектная ссылка: ACI 440.2R, Руководство по проектированию и строительству наружных FRP систем для усиления бетонных конструкций

Предпосылки проекта

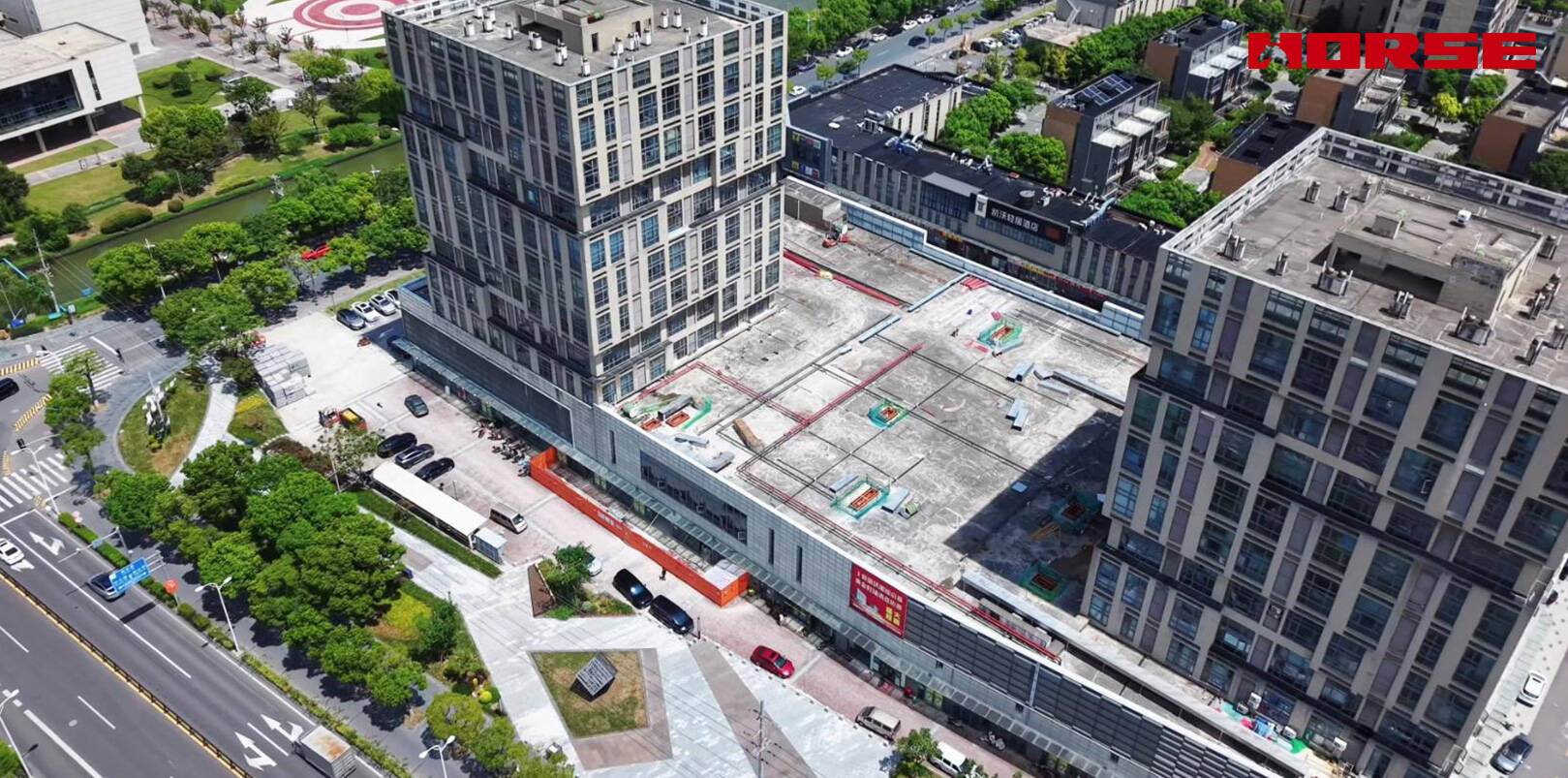

Коммерческий комплекс пересматривал планировку арендаторов своего торгового подиума. Чтобы открыть новые пути циркуляции и торговые площади, часть исходных плит перекрытия была демонтирована. После удаления этих панелей изменился путь прохождения гравитационных нагрузок через конструкцию: нагрузки, ранее воспринимаемые демонтированными плитами, перераспределились на окружающие рамные балки и колонны, увеличив их изгибающие моменты, поперечные силы и осевые требования сверх несущей способности исходных элементов.

Прежде чем могла быть построена новая коммерческая планировка, затронутые балки и колонны требовалось усилить.

Схема усиления

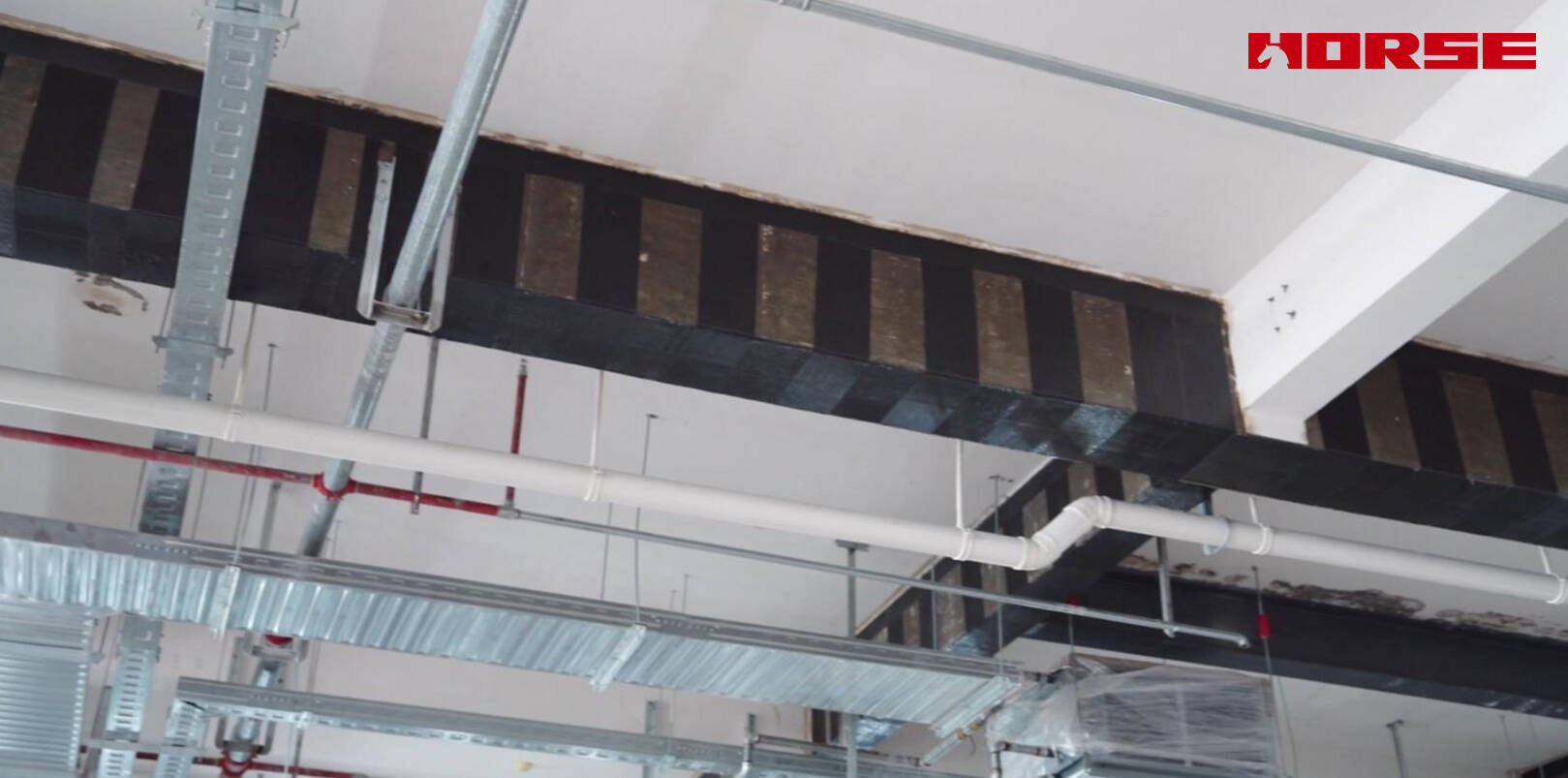

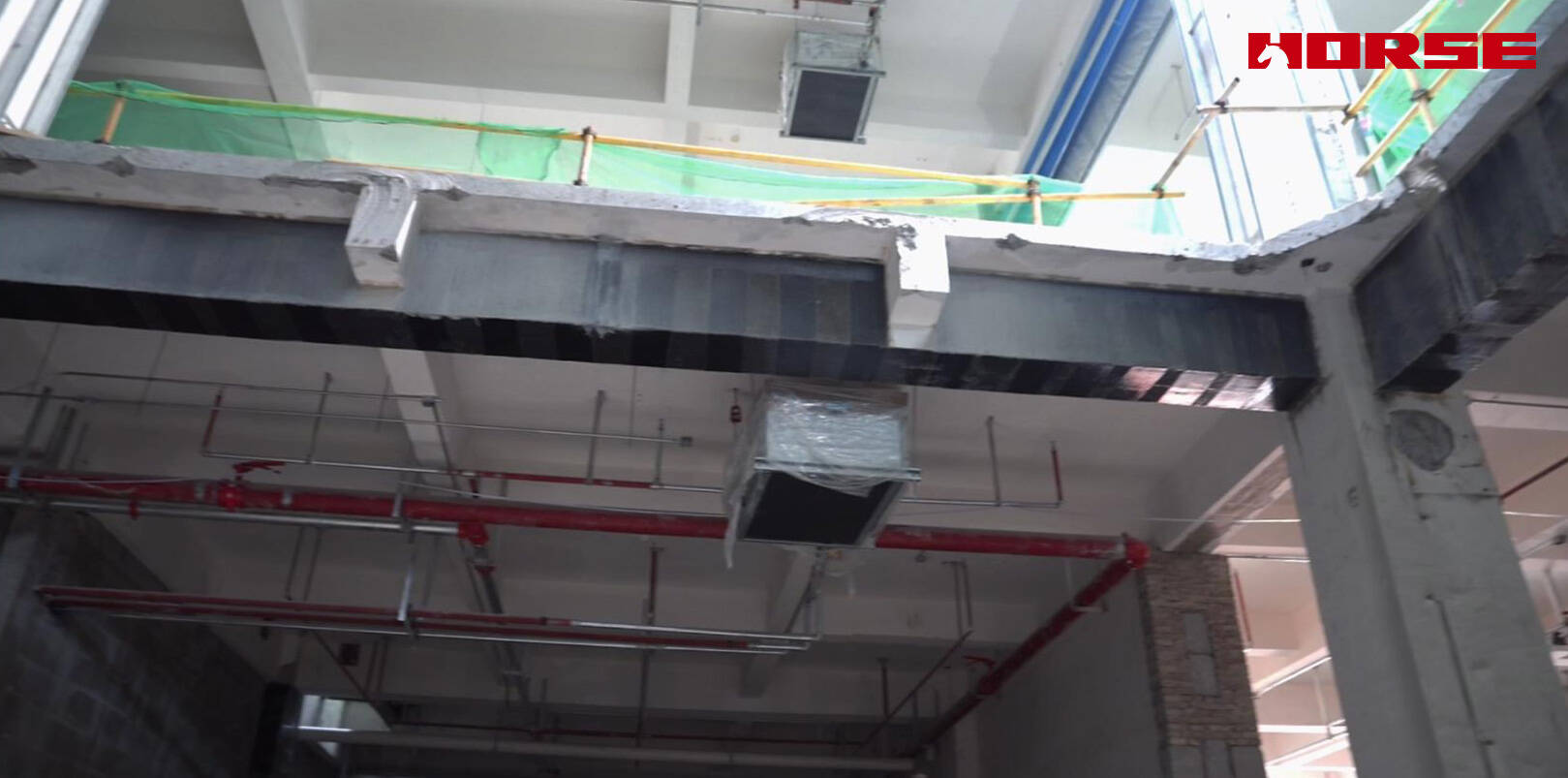

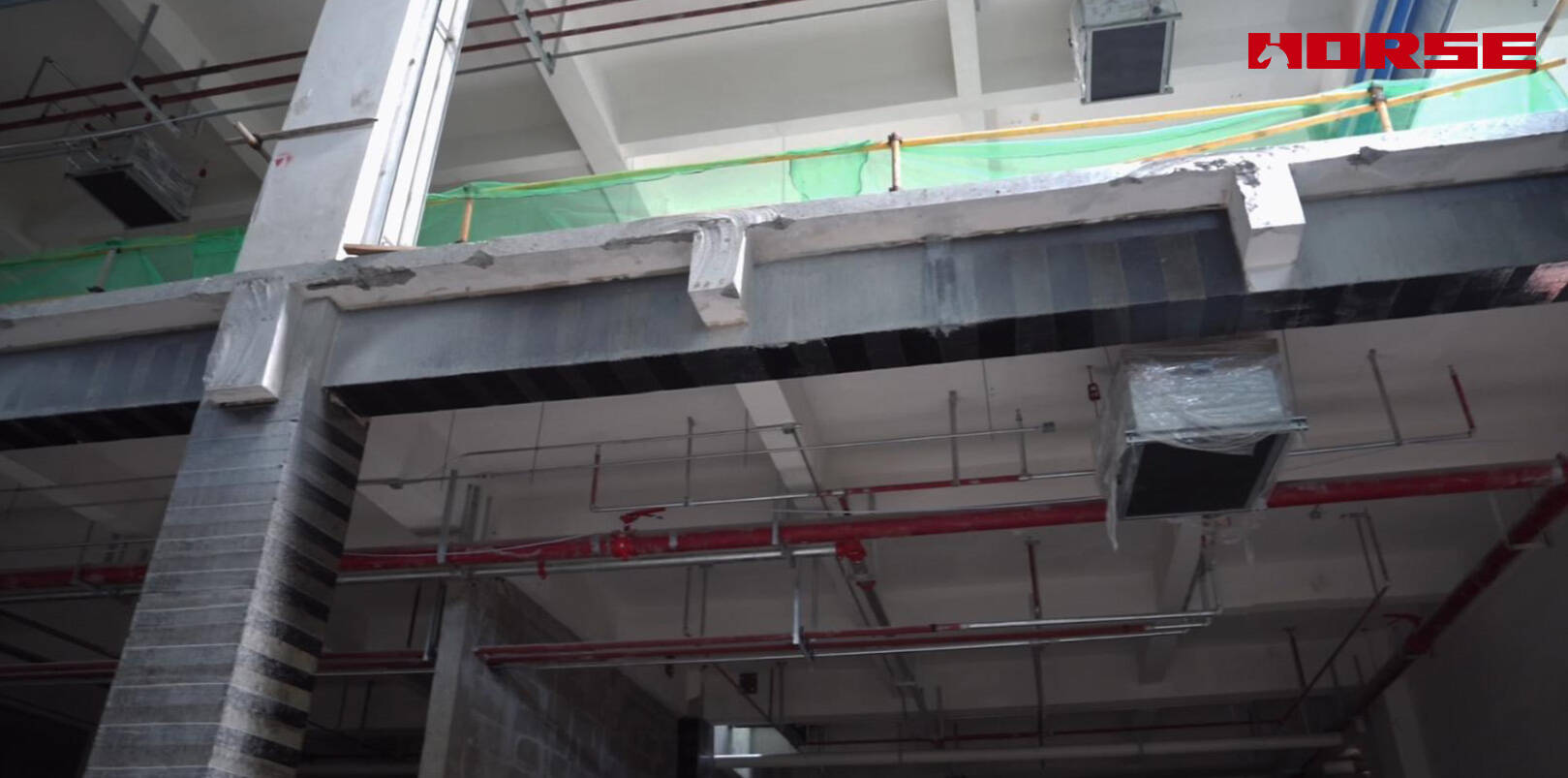

Балки. Непрерывное углеродное полотно наклеивалось на растянутую нижнюю грань затронутых балок для изгибного усиления в сочетании с U-образными обёртками полотна для поперечного усиления и анкеровки. U-wraps прижимают слои нижней грани к стенке балки и обеспечивают дополнительное сопротивление сдвигу вдоль элемента.

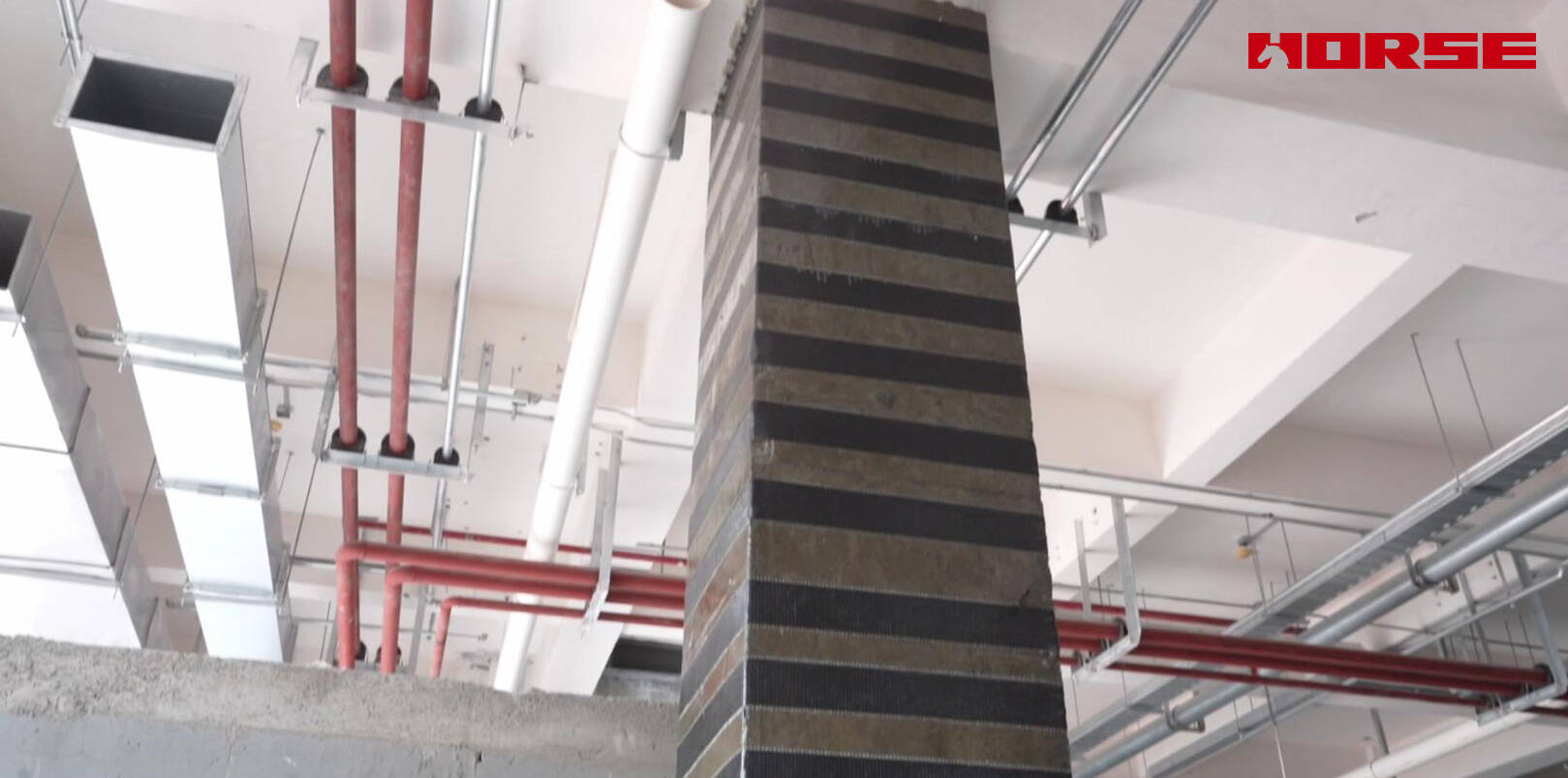

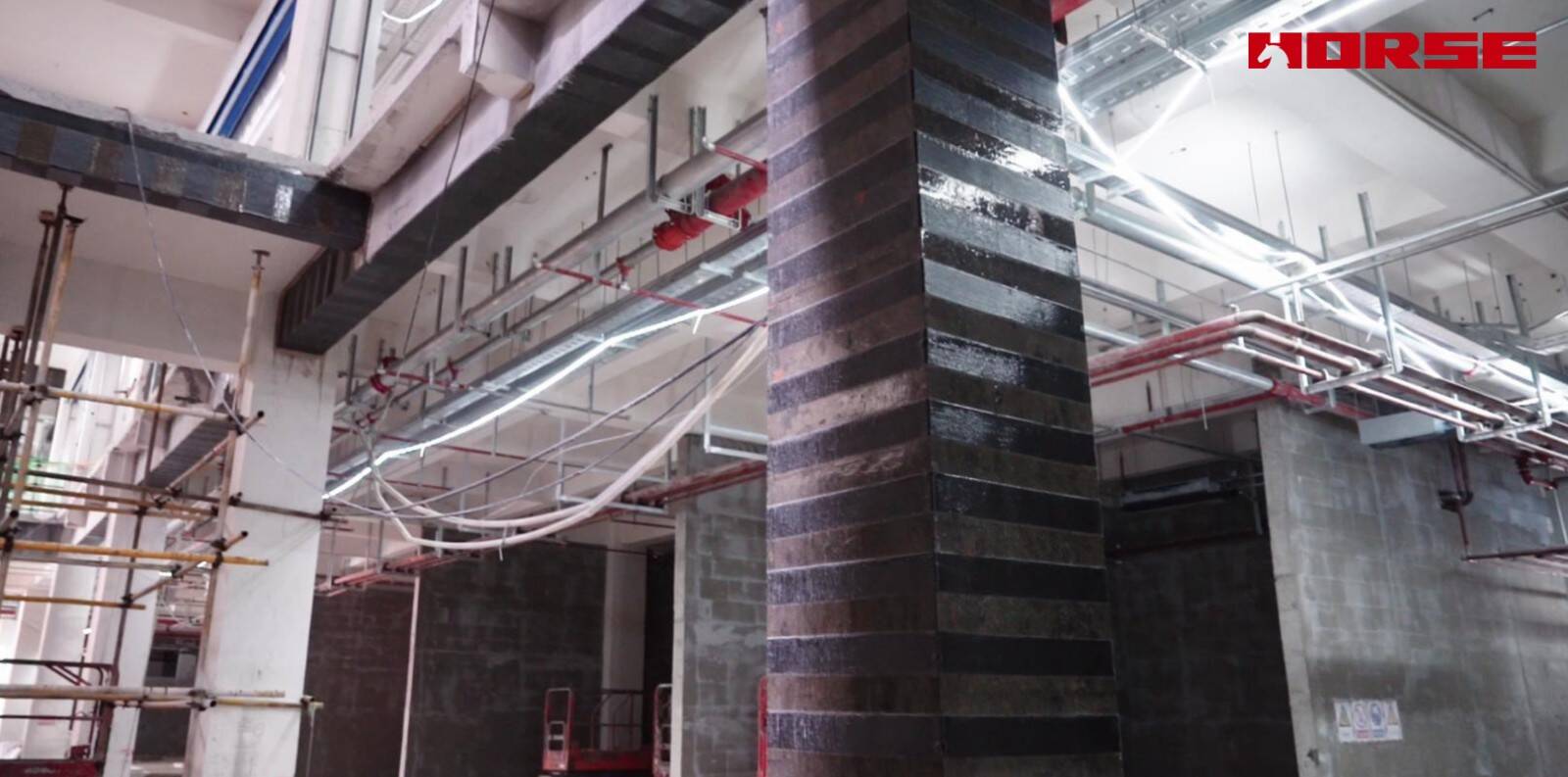

Колонны. Колонны с повышенным осевым требованием оборачивались углеродным полотном по периметру. Эти кольцевые обёртки обоймляют ядро бетона, повышая как осевую несущую способность, так и пластичность колонны при сейсмическом воздействии.

Почему был выбран CFRP

Ограниченное рабочее пространство. Работы по усилению проводились внутри торгового подиума, окружённого воздуховодами HVAC, противопожарными трубопроводами, кабельными лотками и частично выполненной внутренней отделкой. Влажное формование CFRP не требует опалубки, тяжёлой техники и практически не занимает места на выдержку.

Нет места для добавленного собственного веса или увеличенных сечений. Обойма RC или приклейка стального листа увеличили бы размер элемента и мёртвую нагрузку — недопустимо там, где важны высота помещения и последующая внутренняя отделка. Готовая система CFRP добавляет лишь несколько миллиметров толщины и пренебрежимо малый вес.

Сейсмическая стойкость. Помимо несущей способности, реставрация должна была повысить пластичность элемента для выполнения сейсмических требований. Кольцевая FRP обойма колонн обеспечивает именно такое обоймление.

После усиления затронутые балки и колонны безопасно воспринимают требования нового пути нагрузки. Реставрация достигла этого, не изменяя геометрию элемента сколько-нибудь существенно: без потери высоты помещения, без добавленной мёртвой нагрузки на конструкцию подиума и без вмешательства в последующую внутреннюю отделку торгового центра. В целом конструкция удовлетворяет проектному замыслу реновации и сейсмическим требованиям, позволяя преобразованию торгового центра продолжаться по плану.
