Ремонт треснувших бетонных балок

Трещины в бетоне промышленных конструкций — это не просто поверхностные дефекты. Они часто указывают на потерю структурной целостности, повышенный риск коррозии арматуры и снижение запаса прочности при длительных нагрузках. Этот проект касался промышленного здания, в котором в балках и плитах перекрытия образовались значительные трещины, что потребовало ремонтного решения, способного как восстановить внутреннюю целостность бетона, так и обеспечить внешнее армирование на растяжение.

Вместо поверхностного ремонта техническая группа применила системное решение из трёх этапов: заделка поверхности трещины, инъекция эпоксидной смолы под низким давлением и усиление однонаправленной углеродной тканью. Целью было стабилизировать повреждённые элементы, предотвратить проникновение воды и влаги, восстановить монолитное поведение и повысить несущую способность конструкции.

Оценка состояния

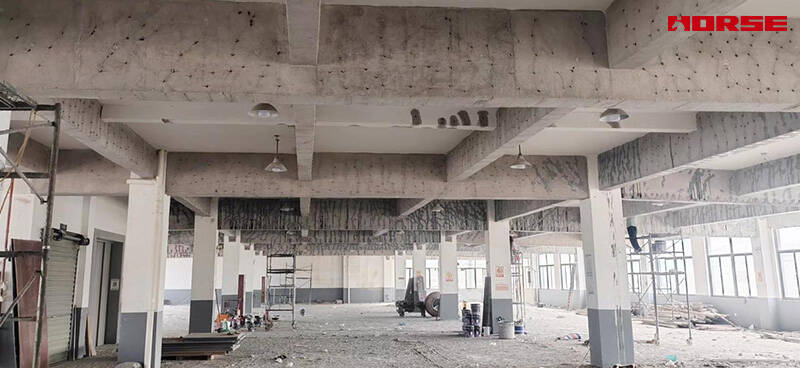

Визуальный осмотр и структурная оценка подтвердили, что трещины располагались преимущественно в основных балках и плитах перекрытия. Некоторые трещины проходили вдоль нижней поверхности и стенок балок, в то время как другие появлялись на поверхности плит, указывая на растягивающие повреждения и возможное снижение изгибной жёсткости.

Учитывая промышленную среду и необходимость длительного срока службы, требовалась ремонтная система конструкционного класса. Только поверхностная заделка была бы недостаточной, поскольку она не смогла бы надёжно соединить разошедшийся бетон внутри трещин и обеспечить эффективное внешнее армирование против их повторного раскрытия.

Стратегия ремонта

Принятое решение объединило три взаимодополняющие технологии:

Заделка поверхности трещины для создания замкнутой ремонтной зоны и предотвращения утечки смолы.

Инъекция трещин эпоксидной смолой для заполнения трещин изнутри, повторного соединения расколотых бетонных участков и блокировки проникновения влаги.

Усиление углеродным волокном для обеспечения внешнего сопротивления растяжению, контроля распространения трещин и повышения несущей способности.

Такой подход решает проблему в двух направлениях: восстановление внутренней связи и внешнее армирование на растяжение.

Процесс производства работ

Этап 1 – Заделка поверхности трещины клеем-герметиком HM-9

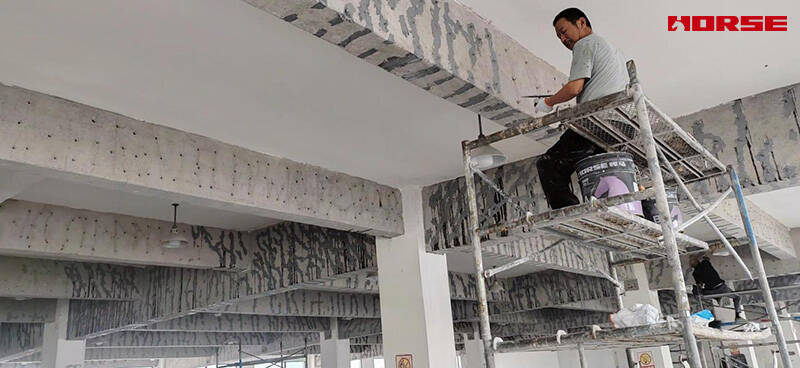

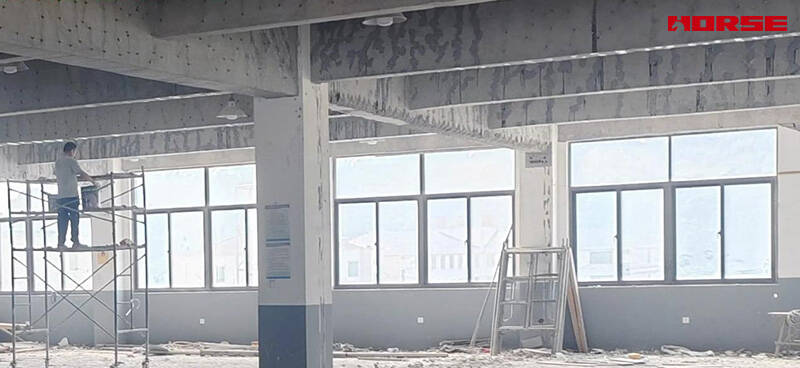

Первым шагом было очистить и подготовить участки с трещинами на балках и плитах. Затем клей-герметик HM-9 наносился непрерывно вдоль всей длины каждой видимой трещины, образуя плотный, герметичный слой заделки.

Эта операция преследовала две критически важные цели:

• Изолировать трещину для создания стабильной зоны давления для последующей инъекции.

• Предотвратить утечку эпоксидной смолы во время инъекции под низким давлением.

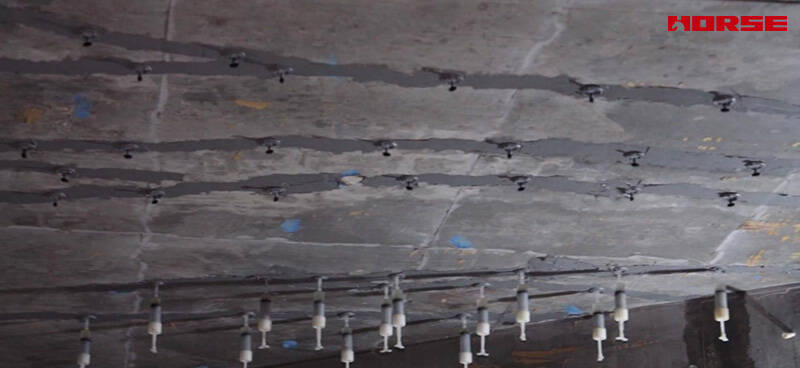

Инъекционные патрубки устанавливались с подходящими интервалами вдоль заделанных трещин, обеспечивая проникновение смолы в глубокие и труднодоступные участки сети трещин.

Этап 2 – Глубокая инъекция трещин клеем для инъекции трещин HM-120L

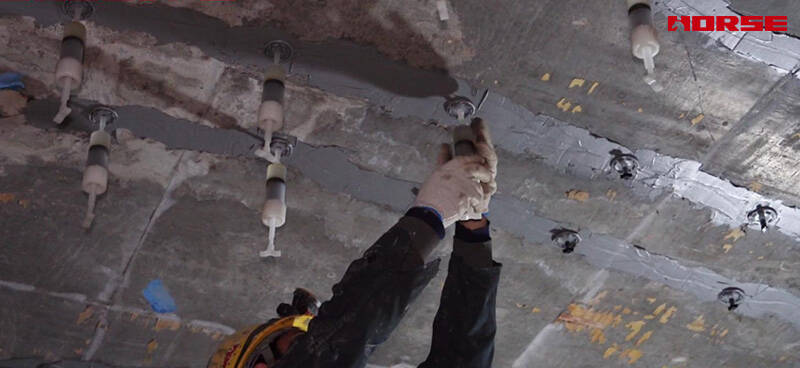

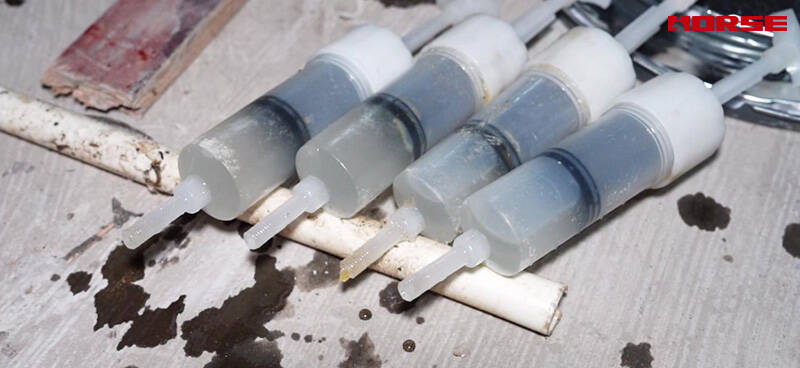

После отверждения слоя заделки была выполнена инъекция под низким давлением с использованием клея для инъекции трещин HM-120L. Эпоксидная смола низкой вязкости подавалась через патрубки, проникая глубоко в трещины и заполняя даже мельчайшие внутренние пустоты в бетоне.

Процесс инъекции последовательно продвигался вдоль путей трещин, обеспечивая полное насыщение каждого участка перед переходом к следующему. После завершения инъекции системе давали отвердеть в контролируемых условиях, чтобы эпоксидная смола набрала полную механическую прочность.

На этом этапе ремонт уже обеспечил важные конструкционные улучшения:

• Объёмы трещин заполнены изнутри.

• Разошедшиеся бетонные участки вновь соединены.

• Восстановлена монолитная целостность балок и плит.

• Проникновение влаги и коррозия арматуры эффективно подавлены.

Этап 3 – Внешнее усиление однонаправленной углеродной тканью HM-30

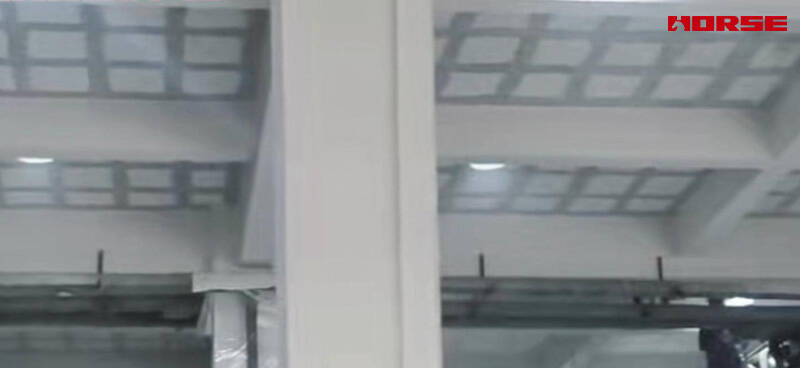

После полного отверждения инъектированной эпоксидной смолы бетонные поверхности подготавливались для приклейки однонаправленной углеродной ткани HM-30. Ткань наносилась поверх зон трещин на балках и плитах, при этом ориентация волокон совмещалась с главным направлением растягивающей силы.

Углепластиковое усиление совместно работает с существующим бетоном, обеспечивая высокую прочность на растяжение и отличные модульные характеристики. Его основные функции в данном проекте заключались в следующем:

• Сдерживать повторное раскрытие и дальнейшее распространение трещин;

• Повышать растягивающую и изгибную способность повреждённых элементов;

• Увеличивать общую конструкционную жёсткость и долгосрочную стабильность;

• Более эффективно распределять локальные напряжения по всей отремонтированной зоне.

Результат проекта

После завершения ремонта треснувшие балки и плиты были осмотрены и оценены. Комбинированная система успешно обеспечила как внутреннюю, так и внешнюю конструкционную реставрацию:

Внутри трещины были полностью заполнены и загерметизированы, бетонные участки соединены повторно, а проникновение влаги заблокировано.

Снаружи углеродная ткань HM-30 обеспечила непрерывное армирование на растяжение, контролируя повторное раскрытие трещин и повышая несущую способность элементов.

Отремонтированные элементы удовлетворяли установленным требованиям к эксплуатационным характеристикам конструкции, и здание было возвращено в эксплуатацию с повышенным уровнем конструкционной безопасности.
