Повышение несущей способности бетонной плиты

Проект

Проект включал многоэтажное здание больницы, проходившее функциональную реконфигурацию. Несколько этажей были переоборудованы для размещения современных медицинских служб с более высокими нагрузками, включая зоны с интенсивным оборудованием.

Композитное усиление FRP

Выбранным решением стала система мокрого формования CFRP (wet lay-up), приклеенная снаружи

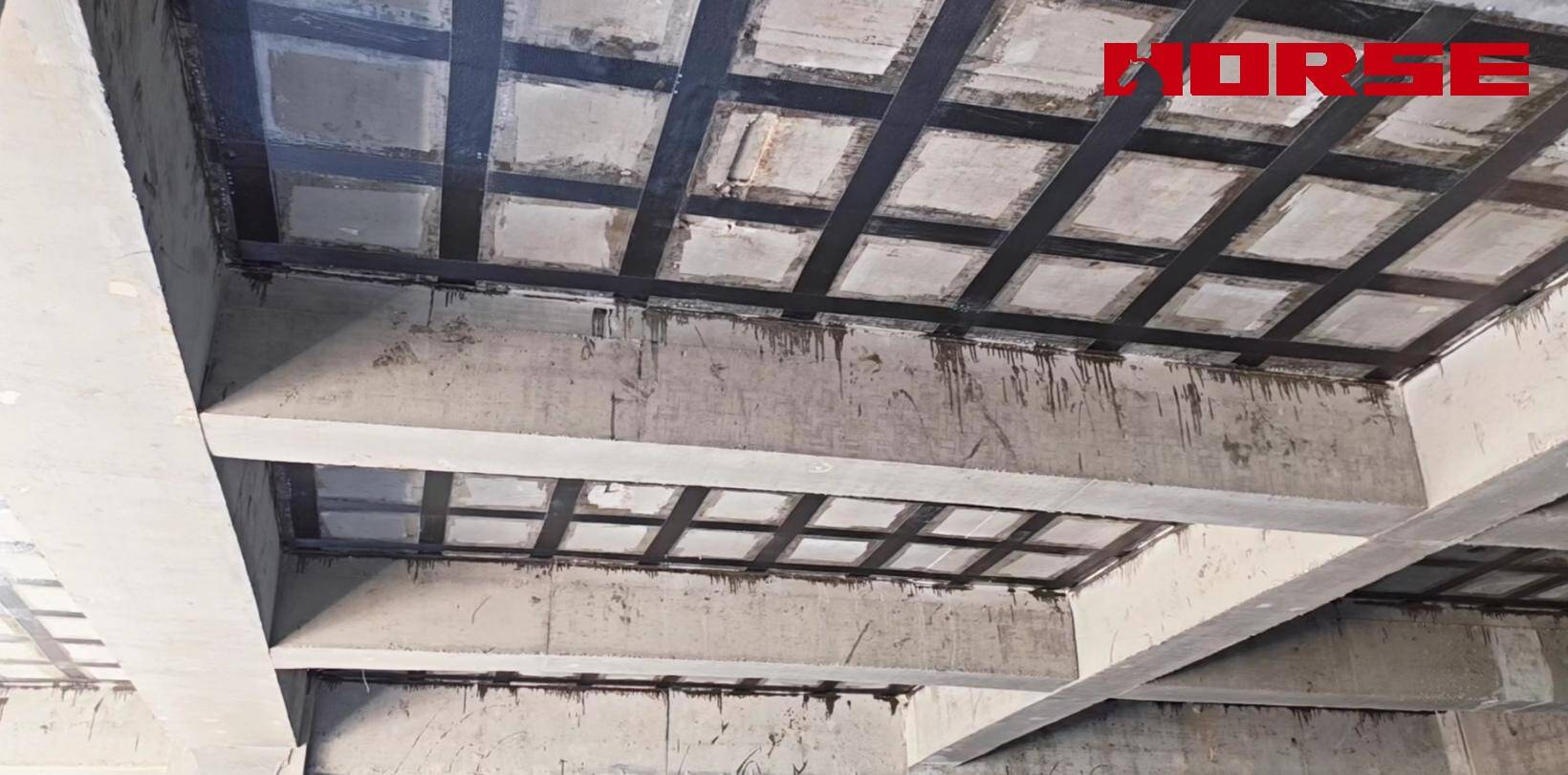

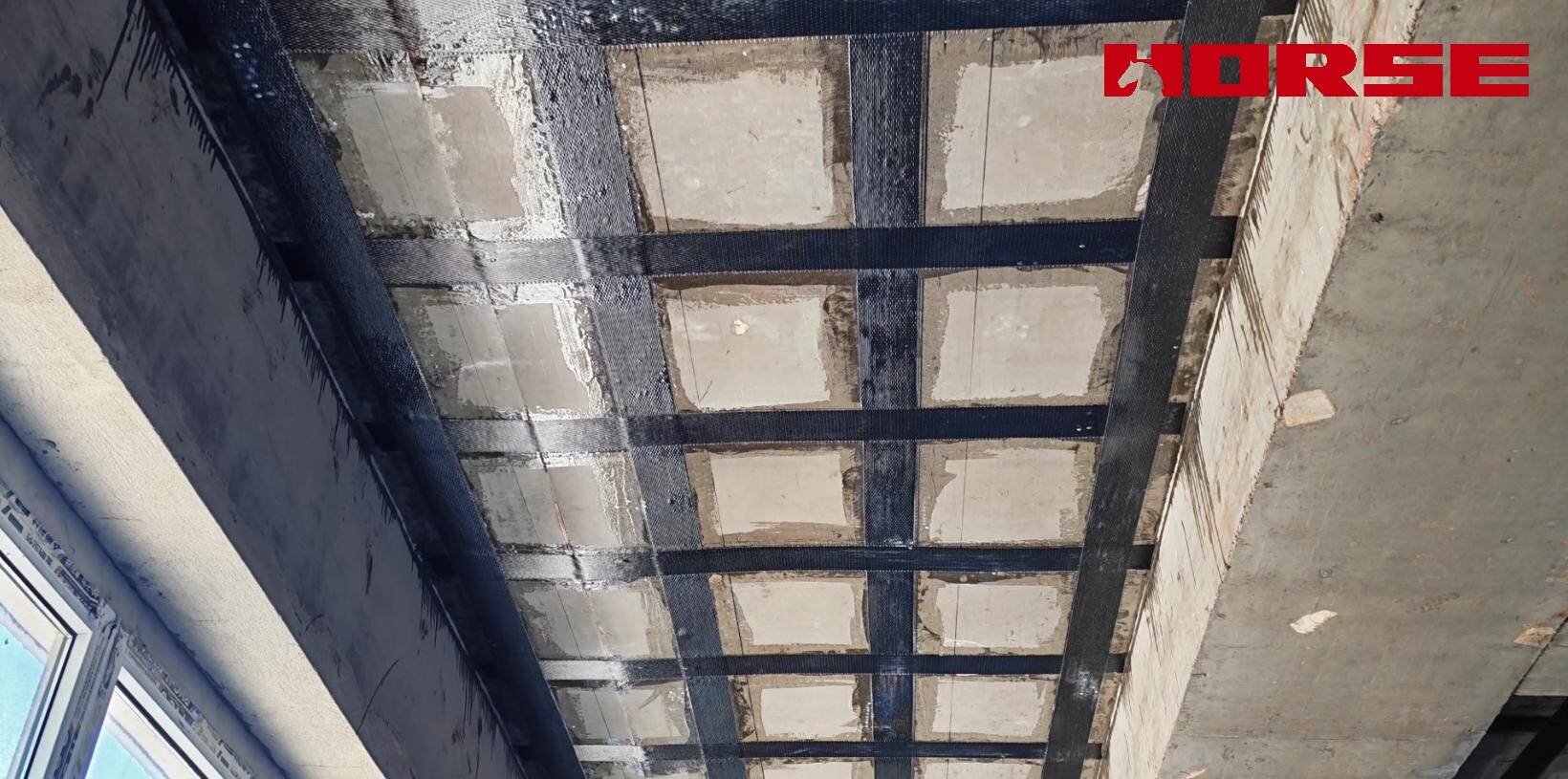

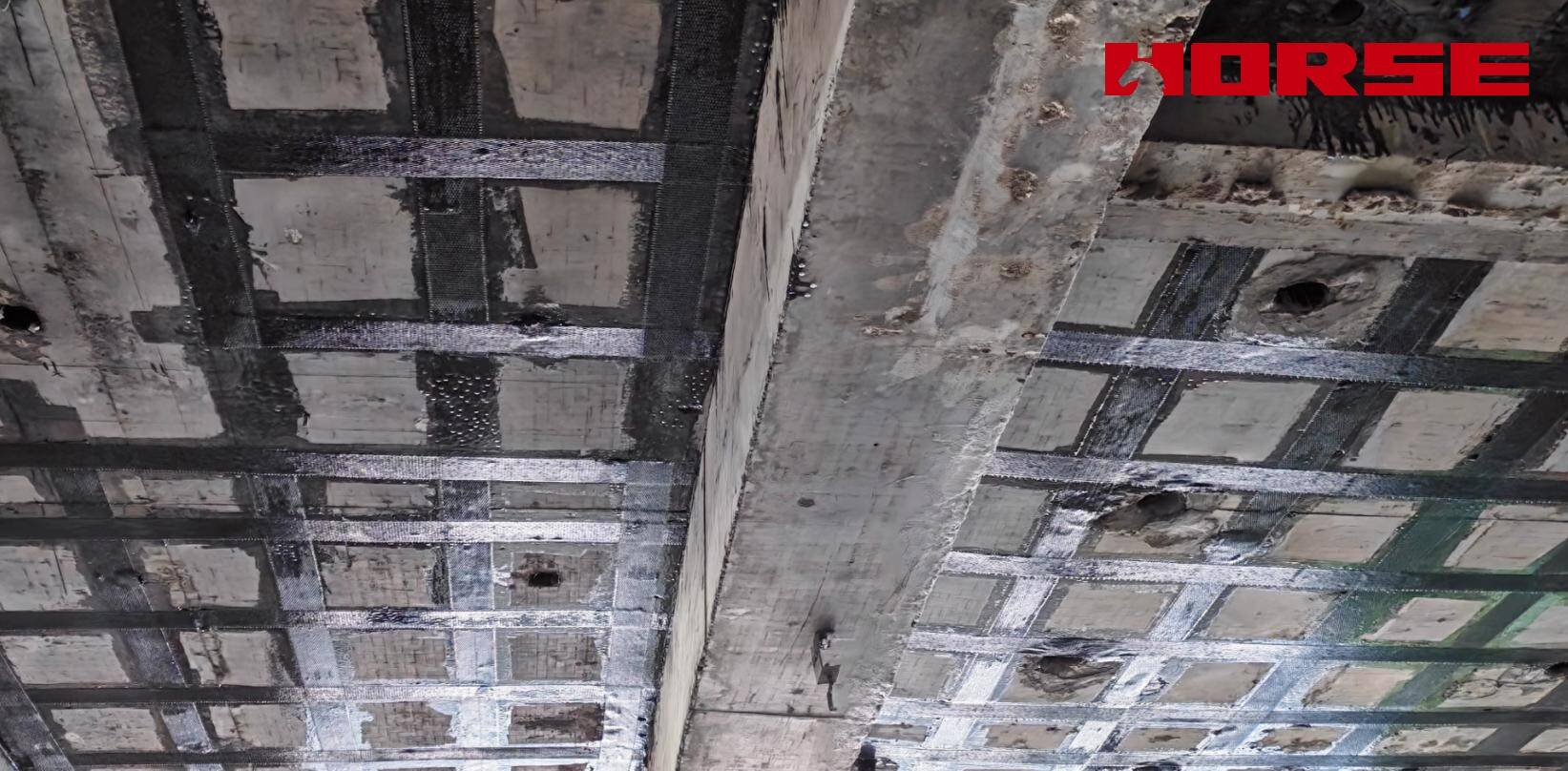

Механизм усиления работает за счёт совместимости деформаций с существующим сечением железобетона. После отверждения ткань образует непрерывный ламинат, приклеенный к нижней поверхности плиты — зоне растяжения при положительном изгибе. Под нагрузкой ламинат деформируется совместно с бетонным основанием и внутренней арматурой, работая как дополнительное внешнее растянутое армирование. Поскольку углеродное волокно реализует свою высокую прочность на растяжение при очень малой высоте сечения и добавляет пренебрежимо малый собственный вес (примерно одна пятая плотности стали), усиление повышает изгибную способность, не изменяя путь передачи нагрузки и не добавляя требований к опорным плитам, балкам и колоннам.

Почему эта система

• Нулевое влияние на габарит и коммуникации: ламинат толщиной 0,167 мм устанавливается прямо на нижнюю поверхность, поэтому высота в свету и трассы MEP между рёбрами остаются полностью нетронутыми.

• Без дополнительной постоянной нагрузки: вклад системы в собственный вес конструкции пренебрежимо мал, поэтому усиление плит не создало дополнительных требований к существующему каркасу — решающий фактор там, где резервная способность была ограничена.

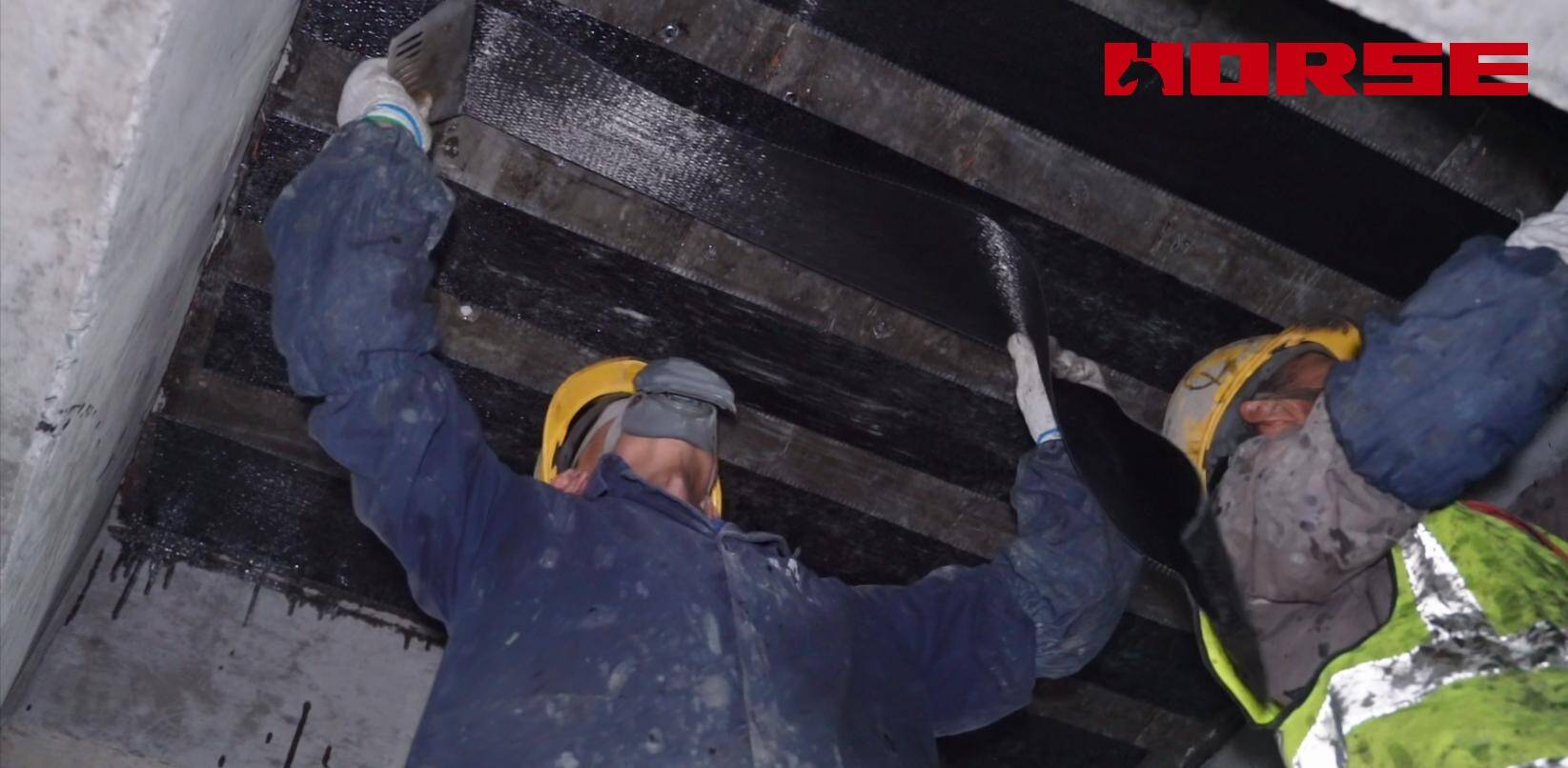

• Совместимость с эксплуатируемой средой: монтаж включает только ручную укладку (hand lay-up) — без демонтажа, сварки или тяжёлого оборудования — сохраняя шум, пыль и вибрацию в пределах, требуемых для продолжающей работу больницы, и позволяя распределить работы на ночные окна и выходные.

• Быстрый оборот на каждый пролёт: последовательность быстроотверждаемого эпоксида позволила передавать каждый завершённый участок прямо бригадам по потолку и отделке в графике остановки.

• Долговечность: углеродное волокно не подвержено коррозии, а отверждённая эпоксидная матрица защищает волокна от воздействия окружающей среды, устраняя обслуживание усиленных элементов в течение расчётного срока службы усиления.

Все назначенные пролёты плит были усилены в графике реконструкции, приведя изгибную способность в соответствие с новыми медицинскими функциональными нагрузками. Работа больницы продолжалась без перерывов, установка потолков шла без изменений, и проект показал, почему CFRP стал предпочтительным методом усиления для медицинских учреждений: максимальный конструктивный эффект при минимальных помехах.

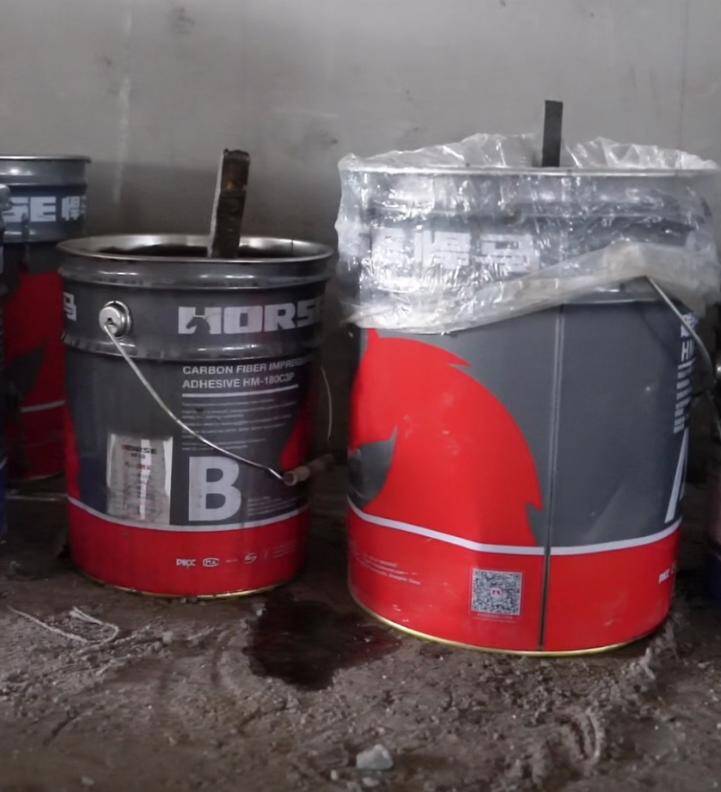

Horse Construction поставляет полные системы усиления CFRP — ткань, праймер, выравнивающую шпатлёвку и пропиточный состав
