Усиление плиты

Согласно проектным требованиям, в трехэтажной подземной крыше гаража № 4, ось 4-17 / ось 4-G к югу от пояса после заливки оси 4-H, дополнительный защитный железный стержень изначально был спроектирован как HRB400 25 @ 200, а конструкция на площадке была HRB400 14 @ 200. Поэтому необходимо принять определенные меры по усилению конструкции пола. Рассмотрите возможность приклеивания стальной пластины для усиления.

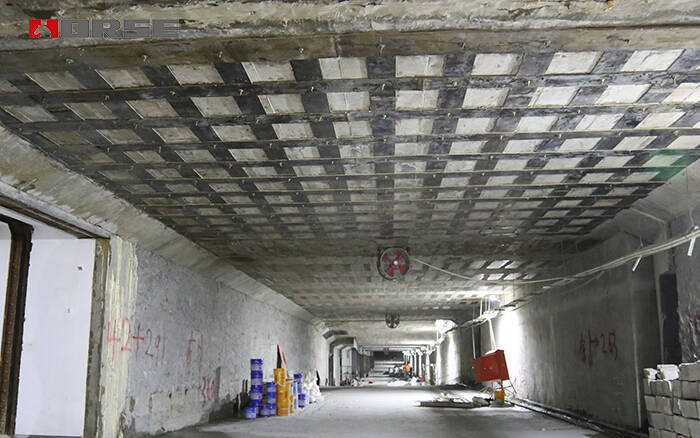

Армирование плиты приклеиванием стальной пластины

По максимальной площади поперечного армирования: As=25@200-14@200=490,9－153,9=337 мм2

По техническим характеристикам арматурного стержня и стальной пластины Q235B расчетная прочность арматурного стержня составляет: fy=360 Н/мм2, прочность ткани из углеродного волокна: Ff=210 Н/мм2

 Af×Ff =Asfy 

  Af = fy×As / Ff      

        = 360×337/210      

        = 577.72mm2 

  B=577.72/150=3.86mm  ＜5mm 

Поэтому для удовлетворения требований по армированию на южную сторону отлитой полосы наклеивается стальная пластина толщиной 5 мм, шириной 150 мм и длиной 200 мм.
