Схема усиления поврежденной балки рамы

Обзор проекта

Дренажная труба просверливается в верхней части балки рамы, чтобы повредить балку рамы и усилить ее.

Схема усиления

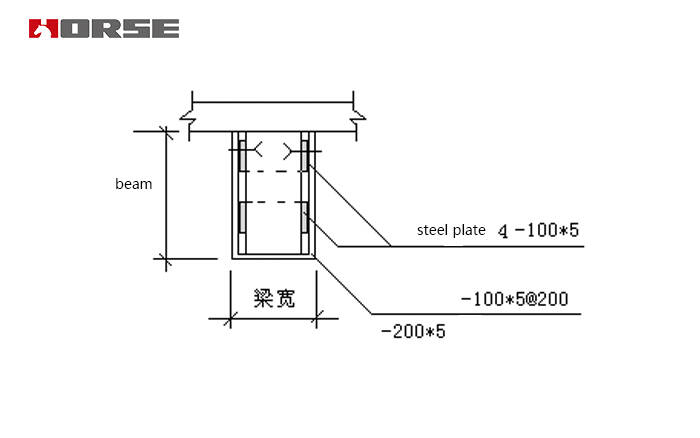

Когда балка открывается в середине высокого направления, она обычно обрезает хомут в балке и продольный конструкционный стальной стержень, что влияет на сдвиговую способность балки. Когда отверстие находится в нижней части балки, главный напряженный стержень в балке будет обрезан, и несущая способность балки на изгиб будет затронута. Поэтому следует выполнять различные способы армирования в соответствии с расположением отверстий на балках.

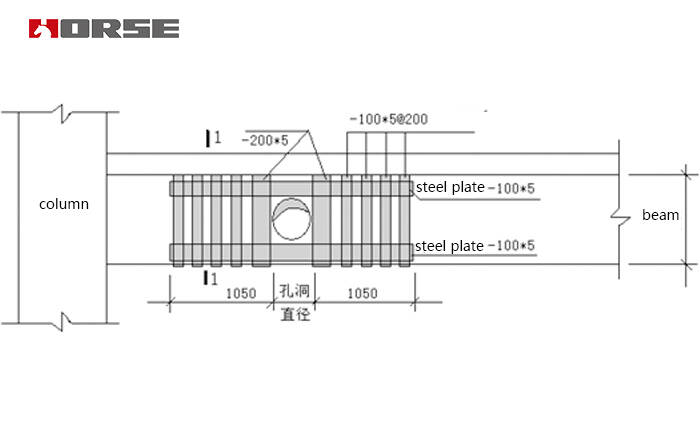

1. Если расстояние между нижним краем балки и низом балки >80 мм от низа балки, то необходимо обработать метод усиления эскиза в середине балки. После обработки может быть удовлетворена первоначальная несущая способность сдвига.

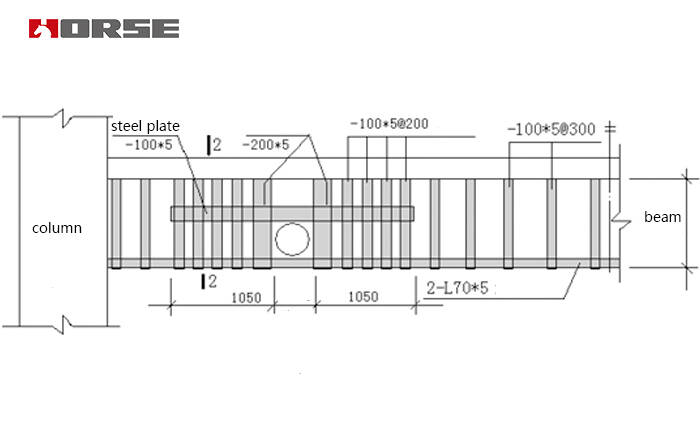

2. Если расстояние от низа балки до низа балки меньше 80 мм, то метод должен быть обработан в соответствии с методом усиления отверстия в нижней части балки. После обработки первоначальная несущая способность на сдвиг и изгиб может быть удовлетворена.
