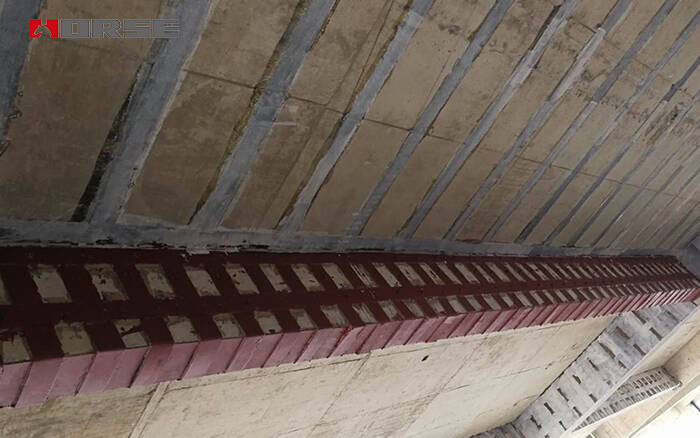

Армирование строительных балок клеевой стальной пластиной

Обзор проекта

Этот проект находится в Писяне, городе Чэнду, и представляет собой 31-этажное здание на земле с двухэтажным подвалом. Используется железобетонная конструкция стены сдвига. Тип сейсмостойкости конструкции - класс C, класс безопасности конструкции здания - класс два; класс конструкции фундамента - класс A; каркас и стена сдвига - класс два, при нормальном использовании. При этих условиях расчетный срок службы конструкции здания составляет 50 лет.

Три слоя и 21 ось 5# коммерческого и жилого здания пересекают ось L KL22, с чистым пролетом 4,4 метра, высотой 750 мм и шириной 450 мм. Из-за гидравлического бурения стальной стержень в нижней части балки полностью сломан на расстоянии от опорного сиденья 7 см. Всего 3D20. имеет опорную контрсилу в балке рамы у основания рамы, а балка в основном находится в верхней части балки. Таким образом, армирование балки усилено методом армирования стальной пластиной с клеевым соединением.

Система структурного усиления

• стальная пластина Q235b

• клей для стальной пластины

• клей для крепления

• Анкерный болт М8

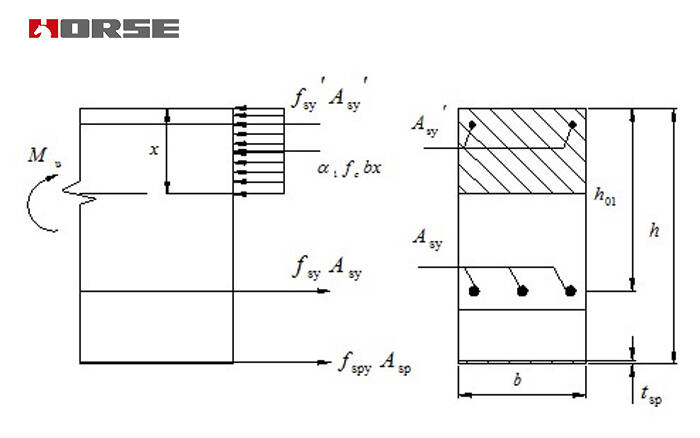

Итак, ширина стальной пластины: 250 мм; толщина стальной пластины 6 мм.
