Армирование балки и колонны

Обзор продукта

Строительство проекта началось в первой половине 2003 года. Проект представляет собой семиэтажную полурамную конструкцию. Свайный фундамент представляет собой погруженную трубчатую буронабивную сваю, а верхняя конструкция использует цемент 425#. Из-за того же испытания производительности цемента той же партии было обнаружено, что прочность цемента за 3 дня и 7 дней была квалифицирована, но прочность цемента за 28 дней не была квалифицирована. По этой причине испытательный блок квалификационного испытательного блока использует ультразвуковой метод отскока для испытания нижней колонны проекта. Результаты испытаний показывают, что прочность 1~3 слоев большинства бетона балок и колонн ниже исходного проектного класса прочности C25.

Два плана

Один из них — метод увеличения сечения, но конструкция сложная, а период строительства долгий. Было построено несколько кирпичных стен, что приведет к отходам от переделки.

Учитывая срочность проекта, условия строительства ограничены после заселения, и для снижения стоимости армирования приняты вторые схемы: метод усиления с помощью стальной пластины, приклеенной клеем.

Основанный на

(1)расчет несущей способности метода армирования стальной полосой:

Fcmbx=fyAs+0.9fayAa - fy/As/

Mu=fcmbx (h01-x/2) + fy/As/ (h01-as/)

(2) Расчет длины соединения стальной пластинчатой арматуры:

L1 > 2fayta/fcv

В зависимости от особенностей проекта приняты следующие методы усиления колонн и балок.

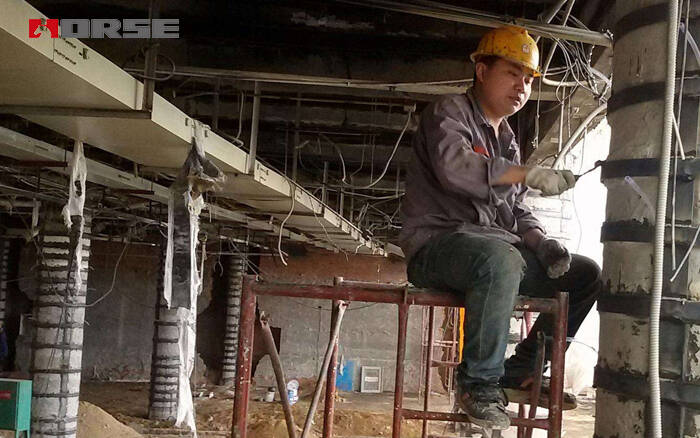

1.Армирование колонны:

Учитывая, что прочность бетона колонны не может достичь проектных требований, несущая способность колонны и коэффициент осевого сжатия не могут соответствовать нормативным требованиям. Арматура бетонной колонны прикрепляется к нижней части балки или нижней части плиты, чтобы быть единым целым с исходной колонной, что не только улучшает несущую способность колонны, удовлетворяет коэффициенту осевого давления, но и эффективно улучшает изменение бетона.

2.Армирование балки:

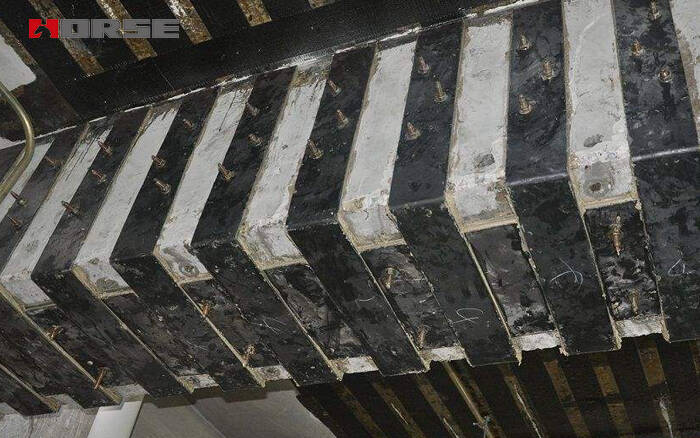

Наклейте стальную пластину на нижнюю часть балки или боковую часть балки. В нижней части балки (необходимо сбить слой щетки, оставив защитный слой стали) приклейте стальную пластину до края колонны или балки, поверхность балки не должна быть выше высоты балки l/3 (можно обойти дверь и окно).

3. Усиление главной балки боковой опоры пролета

Сначала приклейте кусок стальной пластины толщиной 3 мм на колонну, а затем приклейте кусок стальной пластины толщиной 6 мм на стальную пластину, размер 600 мм x 300 мм, и распорный болт пронизывает стальную пластину анкерной колонны, а затем два куска равнобедренной прямоугольной треугольной подмышечной пластины толщиной 6 мм привариваются к стальной пластине, прикрепленной к колонне, размер подмышечной пластины составляет 600 мм x 600 мм, а затем толщина 3 мм приклеивается в нижней части конца балки. Стальная пластина представляет собой кусок размером 600 мм * 300 мм, так что конец балки поддерживается стальной пластиной на подмышечной пластине.

4. Усиление главной балки с обеих сторон средней колонны

Основная балка инженерного каркаса представляет собой непрерывную балку. Сторона колонны каркаса поддерживается плитой на стороне балки, а стальная пластина должна быть прикреплена к верхней стороне балки. Как показано на рисунке семь, конструкция стальной пластины составляет 1:3. Ширина стальной пластины составляет менее 100 мм. Для усиления эффекта сцепления стальной пластины в месте изгиба стальной пластины устанавливается подкладочная пластина, анкерный болт фиксируется анкерным болтом, а треугольная полость, образованная углом между стальной пластиной и колонной балки, заполняется эпоксидным раствором.
